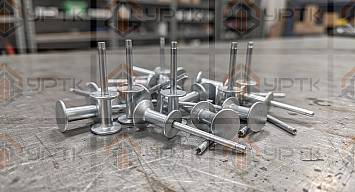

Слово «заклёпка» объединяет изделия с разной технологией установки, и по ней же делится каталог. Вытяжные заклёпки ставят с одной стороны. Их описывают ГОСТ Р ИСО 15977–15982 для открытого конца и ГОСТ Р ИСО 15973 и 15974 для закрытого герметичного, а прежнее обозначение DIN 7337 снято и соответствует ГОСТ Р ИСО 15977. Резьбовые заклёпки, они же заклёпки-гайки, делают по техническим условиям изготовителя: стандарта на них не найдено. Сплошные заклёпки под молоток нормируют ГОСТ 10299–10303 с общими условиями в ГОСТ 10304, а пустотелые и полупустотелые – ГОСТ 12638–12644. Отдельная трубчатая заклёпка ТЗ-4 по ГОСТ 26805-2020 предназначена для алюминиевых кожухов тепловой изоляции.

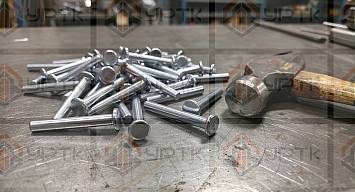

Подбор идёт по цепочке: доступ к обратной стороне, вид, диаметр с отверстием под него, длина под пакет, материал. Если подойти можно только с лицевой стороны, а за листом обшивка, замкнутый профиль или короб, выбирают вытяжные. Инструмент тянет сердечник, и замыкающая головка формируется вслепую. Когда доступ с двух сторон есть и нужна максимальная прочность, ставят сплошные под молоток: срез идёт по цельному сечению, а ряд диаметров у них самый широкий в каталоге, до 36 мм.

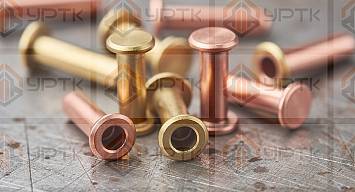

Если в тонкий лист нужна метрическая резьба М3–М12, а нарезать её негде и приварить гайку нельзя, берут заклёпку-гайку, и болт потом свободно вывинчивается и ввинчивается. Для кожи, ткани, картона и фрикционных накладок, где сплошной стержень порвёт мягкий слой, подходят пустотелые: головка в них формируется развальцовкой тонкого края.
Диаметр заклёпки определяет отверстие, поэтому его выбирают до закупки, пользуясь разделами по диаметру и по резьбе. У резьбовых заклёпок отверстие задаёт гильза: под М6 сверлят 9,0 мм, под М8 – 11,0 мм. Длину выбирают по суммарной толщине пакета: тонкий пакет в длинной заклёпке не даёт нужной головки, а слишком толстый не позволяет осадить стержень. У резьбовой толщина пакета укладывается в рабочий диапазон гильзы, у вытяжной – в диапазон по таблице изготовителя.
Материал заклёпки подбирают под соединяемый металл, чтобы не получить коррозионную пару. На оцинкованном листе внутри помещений работает стальная оцинкованная заклёпка. Во влажной среде и на нержавеющем листе нужны нержавеющие А2, а на алюминиевых конструкциях – алюминиевые. Медь идёт на медные кровли, в электротехнику и на тормозные накладки. Где головка не должна выступать, подойдут потайные заклёпки, а крупную резьбу собрали в разделе резьбовые М12.
Для расчёта достаточно описать узел: доступ ко второй стороне, материалы деталей, толщину пакета, нагрузку и количество. Если вид определён проектом, хватит обозначения по стандарту. Исполнение и ряд длин подберём под спецификацию.
