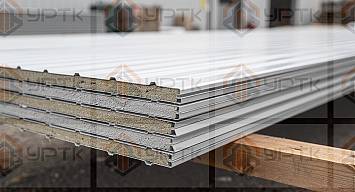

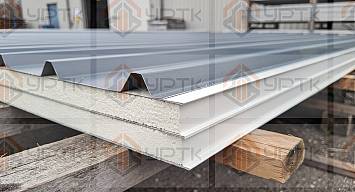

Сэндвич-панель – готовая ограждающая конструкция: две стальные облицовки с утеплителем между ними. Стеновые панели идут с замком Z (у панелей с минватой по заказу S со скрытым креплением), шириной 1000 или 1190 мм, их ставят на ригели и стойки каркаса. Кровельные панели с замком K имеют ширину 1000 мм и высокие трапециевидные рёбра на наружной облицовке, их укладывают на прогоны от карниза к коньку. Длина – по заказу.
Панели с минеральной ватой выпускают по ГОСТ 32603-2021, панели с PIR и ППС – по ТУ изготовителя с учётом общих требований ГОСТ Р 59687-2022. Класс пожарной опасности и предел огнестойкости любой панели берут только по протоколу испытаний на серию. Подробнее о материалах: панели с минеральной ватой, панели PIR и панели ППС.
| Утеплитель | Стандарт | Сердечник в пожаре | Толщины, мм |
|---|---|---|---|
| Минеральная вата | ГОСТ 32603-2021 | Плиты сердечника НГ (п. 5.2.2.8) | 50, 80, 100, 120, 150, 200, 250 (кровельные с 80) |
| PIR | ТУ изготовителя, ГОСТ Р 59687-2022 | Горючий пенопласт, класс панели по протоколу | 50, 80, 100, 120, 150, 200 |
| ППС | ТУ изготовителя, ГОСТ Р 59687-2022 | Горючий пенопласт, класс панели по протоколу | 50, 100, 120, 150, 200 |
Толщину считают, а не подбирают на глаз: сопротивление теплопередаче определяют по ГОСТ Р 71022-2023 с учётом замка, а требования к нему задаёт СП 50.13330.2024. Чем толще панель, тем выше сопротивление теплопередаче, но тем больше и масса. Нагрузки и шаг опор определяет проект. Ниже расчётная масса панелей с минватой, у каждой толщины своя страница.
| Толщина | Масса 1 м² с минватой, кг, расчётная |
|---|---|
| 50 мм | не менее 13,1 |
| 80 мм | не менее 16,25 |
| 100 мм | не менее 18,35 |
| 120 мм | не менее 20,45 |
| 150 мм | не менее 23,6 |
| 200 мм | не менее 28,85 |
| 250 мм | не менее 34,1 |

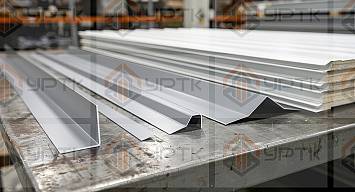

Углы, стыки, проёмы и конёк закрывают доборные элементы для сэндвич-панелей из той же стали и в цвет панелей. Крепят панели самонарезающими винтами со сверлом и шайбой EPDM, их собрали в разделе саморезы для сэндвич-панелей. Для примера: стеновая панель с минеральной ватой 100 мм, кровельная панель PIR 100 мм и коньковый элемент.
Нужны раскладка панелей с длинами, цвет наружной и внутренней облицовок по RAL и вид замка. Хранение пакетами – по СП 362.1325800.2017 (п. 18.2), защитную плёнку снимают сразу после монтажа, а у панелей с минватой – не позднее чем через 60 дней с момента производства (ГОСТ 32603-2021, п. 5.7.1).
Если фасад нужно облицевать поверх существующих стен, для этого есть кассеты и линеарные панели из оцинкованной стали на навесной подсистеме вентилируемого фасада. Они собраны в разделе металлические фасадные панели.
Какой утеплитель выбрать для сэндвич-панелей? Выбор идёт от задачи и норм проекта. У минеральной ваты плиты сердечника относятся к негорючим НГ (ГОСТ 30244, п. 5.2.2.8 ГОСТ 32603-2021), панель тяжелее. PIR тоньше при той же теплозащите и легче, ППС – самая лёгкая; оба материала – горючий пенопласт. Класс пожарной опасности панели берут по протоколу испытаний, а где её можно применять в здании, решает проект (ст. 87 № 123-ФЗ).
Какая толщина сэндвич-панели нужна? Ту, что даёт теплотехнический расчёт: ГОСТ Р 71022-2023 учитывает замок, СП 50.13330.2024 задаёт требования к стене или кровле. Чем толще панель, тем выше сопротивление теплопередаче. Нагрузки и пролёты – по расчёту проекта.
Чем стеновая панель отличается от кровельной? Замком и профилем. У стеновой замок Z, ширина 1000 или 1190 мм, облицовки слабопрофилированные. У кровельной замок K, ширина 1000 мм, наружная облицовка с высокими рёбрами, а крепят её через вершину ребра к прогонам. Для кровельного покрытия ГОСТ 32603-2021 (табл. 3) допускает панели с минватой 1-го класса.
К панелям близки кровельные материалы, профнастил и доборные элементы для кровли.
