Металлочерепица и профнастил закрывают скаты, но не узлы между ними: верх крыши, фронтон, свес, внутренний угол, стену и трубу. Эти места закрывают доборные элементы, их гнут из плоского кровельного листа. В ГОСТ Р 58739-2019 такой лист описан в п. 3.11: он должен совпадать с металлочерепицей по цвету, толщине стальной основы, типу полимерного покрытия и классу цинка. Поэтому добор подбирают по документам на кровлю, а не на глаз.

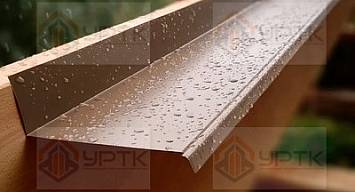

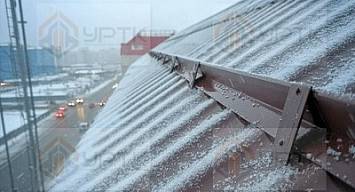

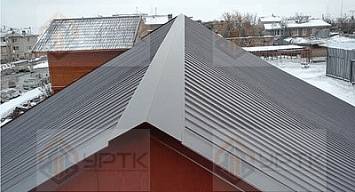

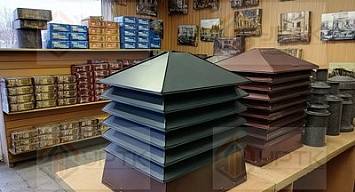

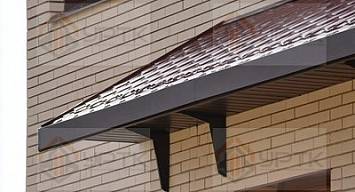

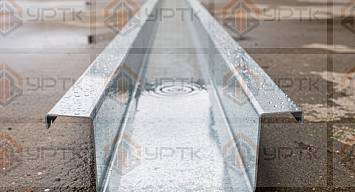

Сверху вниз по крыше узлы идут так. Конёк крыши закрывает водораздел, торцевая (ветровая) планка прикрывает фронтонный свес, ендова кровли уводит воду из внутреннего угла скатов. На нижнем краю работают карнизная планка и капельник для кровли. Стык со стеной оформляют планки примыкания, выход трубы – дымники и колпаки на трубу, снег на скате держат снегозадержатели, а углы обшивки из профнастила закрывают планки угла внутреннего и внешнего.
Длина планки 2 м, толщина 0,5 мм. Нахлёст съедает часть длины, поэтому в таблице указана полезная длина: 2000 мм минус нахлёст по ГОСТ Р 58739-2019. Там, где стандарт нахлёст не задаёт, это записано прямо.
| Элемент | Типоразмер, мм | Нахлёст не менее, мм | Полезная длина планки, мм | Пункт ГОСТ Р 58739-2019 |
|---|---|---|---|---|
| Конёк плоский | 150х150, 200х200 | 100 | 1900 | 9.2.2 |
| Конёк полукруглый | R110 | стык по линиям штамповки | по ТУ изготовителя | 9.2.2 |
| Ендова верхняя | 76х76 | 100 | 1900 | 9.1.5 |
| Ендова нижняя | 300х300 | 200 | 1800 | 9.1.1 |
| Карнизная планка | 100х69 | 20 | 1980 | 8.2 |
| Торцевая (ветровая) планка | 95х120 | 20 | 1980 | 8.10 |
| Планки примыкания, верхняя и нижняя | 250х147, 250х122 | 100 | 1900 | 9.3.4 |
| Капельник | 100х55 | стандарт не задаёт | по ТУ изготовителя | 3.4 |
Возьмём дом с коньком 9 м, скатами по 5,5 м и двумя фронтонами. Конёк плоскими планками: 9 / 1,9 = 4,74, значит 5 планок. Торцевых кромок четыре по 5,5 м, всего 22 м: 22 / 1,98 = 11,11, значит 12 планок. Карнизных свесов два по 9 м, всего 18 м: 18 / 1,98 = 9,09, значит 10 планок. Округляют вверх отдельно по каждому узлу: остаток карнизной планки фронтону не подойдёт, у неё другой профиль.
Порядок монтажа задаёт сам стандарт: торцевые планки идут от карниза к коньку, а конёк крепят поверх них (п. 9.2.2). Под конёк по п. 9.2.1 кладут универсальный уплотнитель или рулонный аэроэлемент, саморезы берут в цвет кровли (пп. 8.4, 8.8).
Палитра общая для всех планок и такая же, как у металлочерепицы и профнастила: 14 цветов RAL в глянцевом полиэстере (8017, 8019, 3011, 3005, 1014, 1015, 5005, 5021, 6005, 6002, 7024, 7004, 9005, 9006), четыре матовых (8017, 7024, 3005, 6005) и оцинкованный металл без полимерного слоя. По п. 5.4 ГОСТ 34180-2017 цвет в документах обозначают номером по каталогу RAL.
Материал – оцинкованная сталь с полимерным покрытием по ГОСТ 34180-2017, основа по ГОСТ 14918-2020. Отдельного государственного стандарта на сами планки нет, поэтому размеры и допуски задаёт изготовитель в технических условиях. Сами листы смотрите в разделе кровельные материалы. Снегозадержатели разбиты по типу: трубчатые и уголковые. Пришлите длины конька, свесов и фронтонов, рассчитаем комплект под вашу спецификацию.
Есть ли государственный стандарт на сами планки? Нет. Материал нормируют ГОСТ 34180-2017 (полимерное покрытие) и ГОСТ 14918-2020 (оцинкованная основа), установку описывают ГОСТ Р 58739-2019 и СП 17.13330.2017, а размеры и допуски планки задаёт изготовитель в технических условиях.
Как подобрать цвет к кровле RAL 8017? Взять тот же номер RAL и то же покрытие, глянцевое или матовое. Пункт 3.11 ГОСТ Р 58739-2019 требует от листа для доборов совпадения с металлочерепицей по цвету, толщине основы, типу полимера и классу цинка. Допуск по цвету проката в ГОСТ 34180-2017 – ΔE не более 1,0 к эталону, поэтому листы и планки удобнее брать одним заказом.
Почему толщина планок 0,5 мм? Это толщина под лист металлочерепицы. СП 17.13330.2017 (п. 6.4.4.1) требует для металлочерепицы сталь толщиной не менее 0,5 мм без учёта полимерного слоя, а п. 3.11 ГОСТ Р 58739-2019 связывает основу добора с основой кровельного листа.
Как перевести метры свеса в штуки? Разделить длину узла на полезную длину планки, то есть 2000 мм минус нахлёст, и округлить вверх. Свес 12 м карнизными планками: 12 / 1,98 = 6,06, значит нужно 7 планок, а не 6.
В каком порядке монтируют конёк, торцевые планки и ендову? Торцевую планку крепят от карниза к коньку, конёк ставят поверх торцевых планок (п. 9.2.2). В ендове нижнюю планку кладут на сплошную обрешётку до листов металлочерепицы, а верхнюю – поверх листов (пп. 9.1.1, 9.1.5).
