Припой – сплав, который плавится ниже паяемых деталей и, застывая, связывает их в шов. Раздел собран по составу сплава: от него зависят температура пайки, прочность шва и допустимые металлы. Для электроники и оцинкованных деталей нужны оловянно-свинцовые припои ПОС, для твёрдой пайки латуни и стали – латунные и медно-цинковые припои, для меди и медных труб – ещё и медно-фосфорные припои, для алюминия – отдельный подраздел с единственной твёрдой маркой.
Готовое название ищите в подборке припой по марке. Если важна форма – откройте припой по форме поставки: проволока, трубка с канифолью, пруток, чушка. Если исходить от металла – раздел припой по назначению.
Деление закреплено в ГОСТ 19248-90: мягкими называют припои с температурой плавления не выше 450 °C, твёрдыми – выше 450 °C. Мягкие делятся на особолегкоплавкие (до 145 °C) и легкоплавкие, твёрдые в каталоге – среднеплавкие, от 450 до 1100 °C.
На практике граница определяет инструмент и прочность. Мягкий припой берут паяльником или небольшой горелкой, шов получается герметичным, но невысокой прочности, а нагрев не должен превысить рабочую температуру самого изделия. Твёрдый припой греют газовой горелкой или в печи с флюсом для твёрдой пайки, и шов получается прочнее, чем у мягкого припоя.
Названия видов ведут в подразделы с интервалами плавления и формами поставки.
| Вид | Марки | Мягкий или твёрдый | Для чего |
|---|---|---|---|

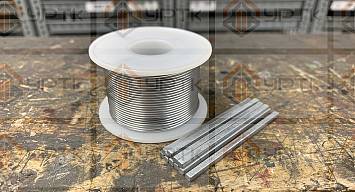

| Оловянно-свинцовый ПОС | ПОС 61, 40, 30, 63, 90, 10, ПОСК 50-18, ПОССу 30-2, 40-2 | мягкий, до 450 °C | электроаппаратура, тонколистовая упаковка, оцинкованные детали, холодильные и автомобильные узлы |
| Бессвинцовый | ПОМ 3, Sn99,3Cu0,7, ПОСу 95-5 | мягкий, до 450 °C | пайка без свинца в сплаве (у ПОСу 95-5 свинец только примесью, до 0,07 %), по ТУ изготовителя и ГОСТ 21930-76 |

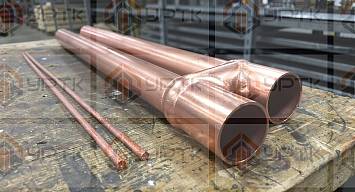

| Медно-фосфорный | ПМФОЦр 6-4-0,03, ПМФ 7 | твёрдый, выше 450 °C | газопламенная пайка меди и медных трубопроводов, на меди без флюса |
| Латунный и медно-цинковый | Л63, ЛОК 59-1-0,3, ПМЦ 36, ПМЦ 54 | твёрдый, выше 450 °C | латунь, сталь, медь и её сплавы, бронза |
| Алюминиевый | 34А | твёрдый, выше 450 °C | пайка алюминия и его сплавов с флюсом |
Медные трубопроводы паяют мягким ПОССу 40-2 либо твёрдым ПМФОЦр 6-4-0,03: подробности на странице припой для меди и медных труб. Латунь – медно-цинковым ПМЦ 36, см. подраздел латунные и медно-цинковые припои. Сталь – латунными и медно-цинковыми, см. припой для пайки стали. Для алюминия единственная твёрдая марка 34А описана в подразделе припой для алюминия. Все высокотемпературные сплавы собраны на странице твёрдый припой.
Самые частые марки открываются отдельными страницами: ПОС 61, ПОС 40 и ПОС 30. По форме выбирают припой с канифолью, припой в прутках и припойную проволоку. Трубка ПОС с канифолью намотана и на катушки по 100 и 200 г – это подборка припой в катушке, а сплавы без свинца собраны в подразделе припой бессвинцовый.
Чем мягкий припой отличается от твёрдого? Граница по ГОСТ 19248-90 – 450 °C. Мягкий плавится не выше 450 °C, твёрдый – выше. Мягкие паяют паяльником, твёрдые греют горелкой.
Чем ПОС 61 отличается от ПОС 40? Содержанием олова: в ПОС 61 по ГОСТ 21930-76 его 59–61 %, в ПОС 40 – 39–41 %. У ПОС 61 интервал плавления узкий, 183–190 °C, шов схватывается быстро – это электроника и точные приборы. У ПОС 40 он шире, 183–238 °C: припой дольше остаётся пастообразным; ГОСТ 21930-76 называет его для электроаппаратуры и оцинкованного железа.
Какой припой нужен для медных труб? Для капиллярной пайки медных фитингов ГОСТ 31921-2012 называет мягкий ПОССу 40-2 и твёрдый ПМФОЦр 6-4-0,03 – оба есть в каталоге. Выбор зависит от нагрузки и температуры в системе: твёрдая пайка даёт более прочный шов, мягкая проще в работе.

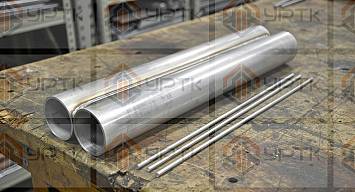

Какой припой подходит для алюминия? В каталоге одна марка, 34А: по литературным данным, алюминиевый припой системы Al–Cu–Si, плавится около 525 °C, применяется с флюсом. Оловянно-свинцовые ПОС без специальных флюсов для алюминия не годятся: оксидная плёнка мешает смачиванию.
Что значит обозначение ПОС и ПМЦ? ПОС – припой оловянно-свинцовый, число в названии – доля олова в %, например у ПОС 61 она составляет 59–61 %. ПМЦ – припой медно-цинковый, число показывает долю меди: у ПМЦ 54 это 52–56 %.
К припою подбирают проволоку сварочную для полуавтомата, электроды для ручной дуговой сварки и пруток присадочный для газовой и аргонодуговой сварки. Всё, что нужно сварщику и паяльщику, собрано в разделе сварочные материалы.
