Раздел собран по четырём веткам, и вход в нужную определяется одним вопросом: что уже известно про позицию.

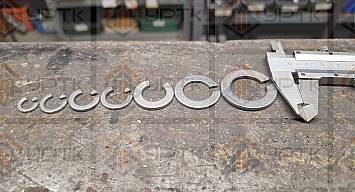

Известен размер резьбы и больше ничего – идите в подбор по размеру. Там на каждый диаметр от М3 до М30 своя страница с сечением, массой тысячи штук, количеством в килограмме и расчётной упругой силой из справочного приложения стандарта.
В спецификации стоит номер ГОСТа – смотрите ветку отечественного ряда. В ней разложены исполнения по типам и покрытиям: без покрытия, гальванический цинк и горячее цинкование.
В документации немецкое обозначение – это ветка DIN. Ряды DIN 127 и DIN 7980 отличаются от отечественного размерами сечения, и подмена по одной резьбе меняет натяг в соединении.
Крепёж высокопрочный, либо опорную поверхность повредить нельзя – четвёртая ветка, тарельчатые и волнистые. Это уже другие изделия со своей механикой работы.

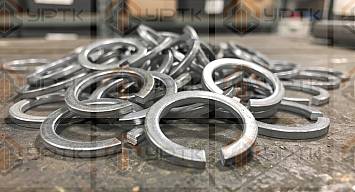

Полный ряд ГОСТ 6402-70 включает 25 номинальных диаметров резьбы, от 2 до 48 мм. Каждому соответствует от двух до четырёх типов, всего по стандарту получается 80 сочетаний размера и исполнения. Лёгкие и нормальные существуют во всех 25 диаметрах, тяжёлые в 19, особо тяжёлые только в 11: они начинаются с М10 и заканчиваются на М36.
| Тип | Сечение | Диапазон ряда | Когда берут |
|---|---|---|---|
| Лёгкие (Л) | прямоугольное, ширина больше толщины | М2 – М48 | мягкая или окрашенная опора, тонкий лист |
| Нормальные (Н) | квадратное | М2 – М48 | исполнение по умолчанию, общее машиностроение |
| Тяжёлые (Т) | квадратное, сторона больше | 19 диаметров ряда | вибрация, знакопеременная нагрузка |
| Особо тяжёлые (ОТ) | квадратное, максимальное | М10 – М36, 11 диаметров | тяжёлые рамы, узлы с ударной нагрузкой |
Про вес: он считается по справочному приложению стандарта и зависит не только от диаметра, но и от типа. На М16 тысяча нормальных шайб весит 6,084 кг, а особо тяжёлых – 13,34 кг, разница более чем вдвое при одной резьбе. Поэтому заказ по весу без указания типа даёт непредсказуемое количество штук.
Про повторное использование: развод концов после трёхкратного сжатия до плоского состояния и суточной выдержки должен оставаться не менее 1,65 фактической толщины. Шайба, у которой концы разошлись заметно сильнее либо, наоборот, остались сомкнутыми, упругость потеряла.
Ответные части и парный крепёж подбирайте в разделах гаек, болтов и плоских шайб. Отгружаем со склада в Екатеринбурге по всей России, паспорт качества передаём с партией. Назовите размер, тип и покрытие, рассчитаем под вашу спецификацию.
