В разделе три вида деталей, которые изнашиваются первыми: траки гусениц, зубья ковшей экскаваторов и клин затяжной для брони шаровых мельниц. Все они литые и работают на износ. Для таких условий в ГОСТ 977-88 приведена сталь 110Г13Л, и её приложение называет среди назначений гусеничные траки и зубья ковшей экскаватора. Сталь 110Г13Л указана у зубьев ЭКГ-5, ЭКГ-5А, ЭКГ-8, ЭКГ-8И и у клиньев с известными данными, а у трака ДТ-75 – сталь типа 110Г13Л.
| Раздел | Деталь и машина | Как подобрать |
|---|---|---|
| Траки гусениц | звено гусеницы ДТ-75, Т-130, Т-170, Б10М, МТ-ЛБ | по номеру детали и стороне, левое или правое |
| Зубья ковшей | зуб ковша карьерных ЭКГ и строительных ЭО, Э | по модели экскаватора и номеру зуба |

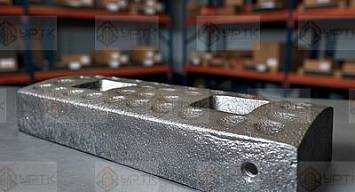

| Клин затяжной | крепление брони барабана мельницы ШБМ | по номеру чертежа и образцу |
Все три вида делаются по чертежу изготовителя машины, поэтому ориентиром является номер детали или чертежа, а не размеры. Для трака нужны машина и сторона звена, для зуба – модель экскаватора и номер, для клина – номер чертежа и мельница.
Как подобрать трак гусеницы? По машине, стороне звена и номеру детали, например 74-34-501 для ДТ-75 или 50-22-7 для Т-130, Т-170 и Б10М.
Из какой стали литые детали раздела? По данным это зубья ЭКГ-5, ЭКГ-5А, ЭКГ-8, ЭКГ-8И и клинья с известными данными: сталь 110Г13Л по ГОСТ 977-88. У трака ДТ-75 – литая сталь типа 110Г13Л.
