1. Что такое уголок стальной и чем отличается от аналогов

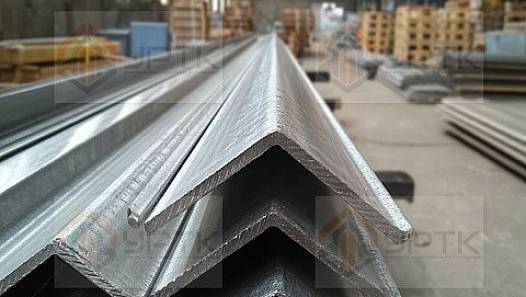

Определение. Уголок стальной горячекатаный — сортовой прокат Г-образного поперечного сечения, образованный двумя полками, сходящимися под прямым углом. Производится горячей прокаткой на сортовых прокатных станах из углеродистой и низколегированной стали. Основные стандарты — ГОСТ 8509-93 (равнополочный) и ГОСТ 8510-86 (неравнополочный).
Профиль применяется в металлоконструкциях как несущий и соединительный элемент: стойки, распорки, рамные каркасы, кронштейны, фермы, ограждения. Благодаря простой форме сечения уголок легко стыкуется болтами, заклёпками или сваркой, что делает его одним из наиболее востребованных профилей в строительстве и машиностроении.
Горячекатаный профиль следует отличать от гнутого (холодногнутого) уголка, который производится из стального листа методом холодного гиба и регламентируется отдельными техническими условиями. Подробнее о гнутых профилях — в разделе каталога уголок стальной гнутый.
Сравнение с близкими профилями
Уголок горячекатаный
Г-образный профиль. Высокая точность геометрии, стандартный сортамент по ГОСТ. Применяется в несущих конструкциях, фермах, рамах. Сваривается и сверлится без ограничений.
Уголок гнутый (холодногнутый)
Производится из листа или ленты холодным гибом. Тонкостенный, лёгкий, экономичен по расходу металла. Применяется в лёгких конструкциях, вентиляционных системах, обрамлениях.
Швеллер
П-образный профиль с двумя полками. Обеспечивает большую жёсткость на изгиб, чем уголок той же массы. Используется в балочных конструкциях, перекрытиях, рельсовых подкранах.
Полоса стальная
Плоский прокат без изгиба. Применяется как накладка, связь, закладная деталь. Уступает уголку по жёсткости в одной плоскости.
| Параметр | Уголок горячекатаный | Уголок гнутый | Швеллер |
|---|---|---|---|
| Форма сечения | Г-образная | Г-образная | П-образная |
| Метод производства | Горячая прокатка | Холодный гиб листа | Горячая прокатка |
| Толщина стенки | 4–16 мм и более | 1,5–6 мм | 5–12 мм |
| Основной ГОСТ | ГОСТ 8509-93 / ГОСТ 8510-86 | ТУ (различные) | ГОСТ 8240-97 |
| Типичное применение | Каркасы, фермы, кронштейны | Лёгкие конструкции, отделка | Балки, перекрытия |
2. Нормативная база
Производство горячекатаного стального уголка регулируется двумя основными стандартами на сортамент, а также рядом смежных документов на сталь, технические требования и методы испытаний.
ГОСТ 8509-93
Уголки стальные горячекатаные равнополочные. Устанавливает сортамент (размеры полок, толщину, массу 1 п.м.), допуски на геометрию. Охватывает профили от 20×20×3 мм до 250×250×26 мм.
ГОСТ 8510-86
Уголки стальные горячекатаные неравнополочные. Сортамент для профилей с полками разной ширины — от 25×16×3 мм до 200×125×16 мм. Применяется там, где требуется различная опорная площадь по двум осям.
ГОСТ 535-2005
Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Устанавливает технические требования к продукции из сталей группы Ст: механические свойства, химический состав, правила приёмки.
ГОСТ 19281-2014
Прокат повышенной прочности. Технические условия на продукцию из низколегированных сталей (09Г2С, 10ХСНД и др.). Регламентирует механические свойства при пониженных температурах.
ГОСТ 380-2005
Сталь углеродистая обыкновенного качества. Марки Ст0–Ст6, степени раскисления (сп, пс, кп). Задаёт химический состав и механические свойства наиболее массовых марок, применяемых для уголка.
| Документ | Объект нормирования | Область применения |
|---|---|---|
| ГОСТ 8509-93 | Сортамент равнополочного уголка | Строительство, машиностроение, общий прокат |
| ГОСТ 8510-86 | Сортамент неравнополочного уголка | Конструкции с несимметричной нагрузкой |
| ГОСТ 535-2005 | Тех. требования к сортовому прокату из Ст3 | Массовый прокат из углеродистой стали |
| ГОСТ 19281-2014 | Прокат повышенной прочности | Ответственные конструкции, северное исполнение |
| ГОСТ 380-2005 | Марки углеродистой стали | Нормирование химсостава и свойств Ст3 |
3. Виды и классификация
Горячекатаный уголок классифицируется по форме сечения, точности прокатки и исполнению полок. Выбор типа определяется условиями нагружения и требованиями проектной документации.
По форме сечения
Равнополочный
Обе полки одинаковой ширины (b = b₁). ГОСТ 8509-93. Типоразмеры: от 20×20 до 250×250 мм. Симметричен относительно биссектрисы угла — удобен при попарном соединении и в симметричных фермах.
Неравнополочный
Полки разной ширины (b ≠ b₁). ГОСТ 8510-86. Типоразмеры: от 25×16 до 200×125 мм. Применяется в конструкциях, где требуется разная площадь опирания по двум направлениям — опорные столики, рёбра жёсткости.
По точности прокатки
ГОСТ 8509-93 предусматривает две категории точности:
| Категория точности | Обозначение | Поле допуска на ширину полки | Область применения |
|---|---|---|---|
| Обычная | Б | ±1,0–2,0 мм (зависит от типоразмера) | Общестроительные конструкции |
| Повышенная | В | ±0,5–1,0 мм | Машиностроение, точные рамные конструкции |
По виду поставки
Профиль поставляется в прутках мерной длины (6 м, 12 м), немерной длины (4–12 м) или кратной мерной. Резка в размер по чертежу заказчика — стандартная складская услуга. Если требуется круглый прокат для смежных узлов, смотрите раздел круг стальной в каталоге.
По степени раскисления стали
Уголок производится из сталей трёх степеней раскисления: спокойная (сп), полуспокойная (пс), кипящая (кп). Спокойная сталь обеспечивает наилучшую свариваемость и ударную вязкость при отрицательных температурах; кипящая — дешевле, но менее пригодна для сварных ответственных конструкций.
4. Марки и материалы
Ключевая марка. Ст3сп (ГОСТ 380-2005) — наиболее распространённая марка для горячекатаного уголка. Обеспечивает хорошую свариваемость, достаточный предел текучести (не менее 245 МПа) и широко доступна на рынке. Покрывает большинство строительных и общепромышленных задач.
Выбор марки стали определяется расчётными нагрузками, рабочей температурой, условиями эксплуатации и требованиями проектной документации. Для северного климата и ответственных сварных конструкций применяют низколегированные марки с гарантированным ударным изгибом при отрицательных температурах. Аналогичный подход к выбору материала актуален и для других профилей — подробнее в статье арматурная сталь: классы и характеристики.
| Марка стали | Нормативный документ | Предел текучести, МПа (мин.) | Рабочая температура | Типичное применение |
|---|---|---|---|---|
| Ст3кп | ГОСТ 380-2005 | 235 | от 0 °С | Ненагруженные ограждения, временные конструкции |
| Ст3пс | ГОСТ 380-2005 | 245 | от −20 °С | Общестроительные конструкции, опорные столики |
| Ст3сп | ГОСТ 380-2005 | 245 | от −20 °С | Сварные фермы, рамы, кронштейны |
| 09Г2С | ГОСТ 19281-2014 | 345 | от −70 °С | Северное исполнение, мостостроение, нефтегаз |
| 10ХСНД | ГОСТ 19281-2014 | 390 | от −70 °С | Ответственные конструкции в агрессивных средах |
| Ст5сп | ГОСТ 380-2005 | 295 | от −20 °С | Тяжелонагруженные машиностроительные конструкции |
Свариваемость марок
Ст3кп и Ст3пс относятся к группе «хорошо сваривается» без ограничений при температуре окружающей среды выше 0 °С. Ст3сп — аналогично. 09Г2С сваривается без предварительного подогрева до температуры −20 °С; при более низких температурах рекомендуется подогрев. Ст5сп требует предварительного подогрева при сварке ответственных швов.
5. Типоразмеры и сортамент
Ниже приведены ходовые типоразмеры равнополочного уголка по ГОСТ 8509-93. Для полного перечня — уточняйте у менеджера; наличие конкретных позиций зависит от текущего складского остатка и партии.
Равнополочный уголок (ГОСТ 8509-93) — ходовые позиции
| Обозначение | Ширина полки, мм | Толщина полки, мм | Площадь сечения, см² | Масса 1 п.м., кг |
|---|---|---|---|---|
| Уголок 20×20×3 | 20 | 3 | 1,13 | 0,89 |
| Уголок 25×25×3 | 25 | 3 | 1,43 | 1,12 |
| Уголок 32×32×4 | 32 | 4 | 2,43 | 1,91 |
| Уголок 40×40×4 | 40 | 4 | 3,08 | 2,42 |
| Уголок 45×45×5 | 45 | 5 | 4,30 | 3,38 |
| Уголок 50×50×5 | 50 | 5 | 4,80 | 3,77 |
| Уголок 63×63×5 | 63 | 5 | 6,13 | 4,81 |
| Уголок 63×63×6 | 63 | 6 | 7,28 | 5,72 |
| Уголок 75×75×6 | 75 | 6 | 8,78 | 6,89 |
| Уголок 75×75×8 | 75 | 8 | 11,50 | 9,03 |
| Уголок 100×100×8 | 100 | 8 | 15,60 | 12,25 |
| Уголок 100×100×10 | 100 | 10 | 19,20 | 15,09 |
| Уголок 125×125×10 | 125 | 10 | 24,30 | 19,08 |
| Уголок 150×150×12 | 150 | 12 | 35,00 | 27,47 |
| Уголок 160×160×12 | 160 | 12 | 37,40 | 29,36 |
| Уголок 200×200×16 | 200 | 16 | 62,40 | 48,98 |
Неравнополочный уголок (ГОСТ 8510-86) — ходовые позиции
| Обозначение | Ширина b, мм | Ширина b₁, мм | Толщина, мм | Масса 1 п.м., кг |
|---|---|---|---|---|
| Уголок 40×25×4 | 40 | 25 | 4 | 1,97 |
| Уголок 50×32×4 | 50 | 32 | 4 | 2,50 |
| Уголок 63×40×5 | 63 | 40 | 5 | 3,90 |
| Уголок 75×50×6 | 75 | 50 | 6 | 5,65 |
| Уголок 100×63×8 | 100 | 63 | 8 | 9,81 |
| Уголок 125×80×10 | 125 | 80 | 10 | 15,48 |
| Уголок 160×100×12 | 160 | 100 | 12 | 23,77 |
| Уголок 200×125×14 | 200 | 125 | 14 | 35,63 |
Данные по массе приведены для справки и соответствуют табличным значениям ГОСТов при плотности стали 7850 кг/м³. Фактическая масса партии определяется по сертификату завода-изготовителя.
6. Применение в отраслях
Горячекатаный уголок — один из наиболее универсальных сортовых профилей. Его используют во всех отраслях, где требуются жёсткие угловые соединения, опорные элементы или лёгкие несущие конструкции. Принципы выбора профиля схожи с подходами, описанными в статье про бесшовную стальную трубу — сначала определяют условия нагружения, затем выбирают марку и типоразмер.
Строительство
Каркасы промышленных и гражданских зданий, фермы покрытий, прогоны, связи. Равнополочный профиль 63–160 мм — основной диапазон для металлоконструкций. Закладные детали и анкеровка арматуры в железобетонных конструкциях.
Нефтегаз
Обвязочные конструкции трубопроводных эстакад, опорные конструкции под трубопроводы и аппараты, площадки обслуживания. Для северных районов — марка 09Г2С с гарантией ударной вязкости при −60 °С.
Машиностроение
Станочные и конвейерные рамы, несущие рамы промышленного оборудования, кронштейны, опорные лапы. Применяется как равнополочный, так и неравнополочный профиль — в зависимости от конфигурации узла.
Энергетика
Опоры воздушных линий электропередачи (ВЛ), стойки и раскосы подстанционных порталов, конструкции кабельных эстакад. Типовые позиции — уголок 63×63–100×100 мм из Ст3сп.
Химическая промышленность
Несущие конструкции химических аппаратов, опорные рамы реакторов, площадки обслуживания. При воздействии агрессивных сред — нержавеющие марки или антикоррозионные покрытия.
ЖКХ и инфраструктура
Ограждения, перила лестниц, ворота, ограждающие конструкции. Лёгкий профиль 20–50 мм из Ст3сп или Ст3пс — наиболее востребованный диапазон для этого сектора.
7. Как выбрать уголок стальной под задачу
Выбор профиля — инженерная задача, которая решается последовательно: от условий нагружения к типоразмеру. Ниже приведена методика из четырёх шагов.
Шаг 1. Определите условия нагружения
Установите расчётные нагрузки на конструктивный элемент: сжатие, растяжение, изгиб или совместное действие. Для сжатых стержней (стоек, раскосов) критична гибкость — отношение расчётной длины к радиусу инерции сечения. Чем больше нагрузка и длина стержня, тем крупнее требуемый профиль. При изгибе оценивайте момент сопротивления сечения Wx.
Шаг 2. Учтите рабочую температуру
При эксплуатации при температурах выше −20 °С достаточно Ст3сп или Ст3пс. Для конструкций в климатических районах с расчётной температурой ниже −20 °С выбирайте 09Г2С с категорией по ударной вязкости, соответствующей расчётной температуре. Это требование прямо влияет на выбор марки и, как следствие, на стоимость партии.
Шаг 3. Выберите тип профиля
Равнополочный уголок — при симметричных нагрузках и попарном соединении профилей в поясе фермы. Неравнополочный — при необходимости разной ширины опорных плоскостей: например, для опорного столика с широкой горизонтальной полкой. Гнутый уголок — только в лёгких ненагруженных конструкциях; в ответственных несущих применять не следует. Для сравнения гнутых и катаных профилей — смотрите раздел уголок стальной гнутый.
Шаг 4. Уточните типоразмер и длину
По результатам расчёта (или подбора по сортаменту) определите ширину полки и толщину. Если расчётный типоразмер отсутствует на складе, допускается применение следующего по сортаменту (с большей площадью сечения) при согласовании с проектировщиком. Мерная длина 6 или 12 м — предпочтительна; немерная допускается при наличии раскроя.
Совет. Если расчётная документация отсутствует или возникают сомнения в правильном подборе типоразмера — проконсультируйтесь с менеджером УРТК. Специалисты помогут подобрать позицию из наличия или под заказ и предоставят сертификаты на продукцию.
8. Расчёт веса и количества
Перед формированием заказа необходимо рассчитать теоретическую массу партии — это позволяет оценить транспортные расходы и правильно составить спецификацию.
Формула линейной массы
где:
m — масса, кг
ρ — плотность стали = 7850 кг/м³
A — площадь поперечного сечения, м²
L — длина прутка, м
На практике площадь сечения уже пересчитана в таблицах сортамента ГОСТ — там указана масса 1 погонного метра (кг/м). Поэтому расчёт сводится к умножению линейной массы на суммарную длину.
Пример расчёта. Требуется заказать уголок 100×100×8 мм (масса 1 п.м. = 12,25 кг/м) суммарной длиной 480 м.
Теоретическая масса: 12,25 × 480 = 5 880 кг ≈ 5,88 т
С учётом запаса 4% на обрезь: 5 880 × 1,04 = 6 115 кг ≈ 6,12 т
Заказывают 6,12 т с уточнением по фактическому сертификату.
Внимание. При резке прутков в размер образуется концевой остаток (обрезь). Стандартный запас — 3–5% от расчётного количества. При сложном раскрое (много разных длин) запас следует увеличить до 7–10%. Уточняйте коэффициент раскроя у технолога или менеджера.
Перевод единиц
| Параметр | Формула | Примечание |
|---|---|---|
| Масса партии, кг | m₁ (кг/м) × L (м) × n (шт.) | m₁ из таблицы сортамента |
| Масса партии, т | Масса (кг) ÷ 1000 | Для расчёта стоимости и транспорта |
| Количество прутков, шт. | L_общ (м) ÷ L_прутка (м) | Округлять в большую сторону |
| Запас на обрезь | Масса × 1,03…1,07 | 3–7% в зависимости от раскроя |
Часто задаваемые вопросы
Чем отличается равнополочный уголок от неравнополочного?
Равнополочный уголок имеет одинаковую ширину обеих полок и производится по ГОСТ 8509-93. Неравнополочный — полки разной ширины, производится по ГОСТ 8510-86. Равнополочный удобен при стыковке в симметричных конструкциях; неравнополочный применяют там, где требуется разная опорная площадь по двум направлениям — например, в опорных столиках под оборудование.
Какая марка стали чаще всего используется для уголка?
Наиболее распространённая марка — Ст3сп и Ст3пс по ГОСТ 380-2005. Она покрывает большинство строительных и машиностроительных задач при умеренных нагрузках и рабочих температурах не ниже −20 °С. Для ответственных конструкций и пониженных температур применяют 09Г2С по ГОСТ 19281-2014.
Как рассчитать количество уголка для заказа?
Определите суммарную длину профиля по проекту. Умножьте на линейную массу (кг/м) из таблицы сортамента — получите теоретическую массу в килограммах. Добавьте 3–5% на обрезь и технологические потери. При необходимости переведите результат в тонны для расчёта стоимости партии.
Какую длину прутка выпускают стандартно?
По ГОСТ 8509-93 и ГОСТ 8510-86 стандартная мерная длина составляет 6 и 12 метров. Немерная длина — от 4 до 12 м. При заказе резки в размер уточняйте минимальный кратный остаток у поставщика.
Можно ли заказать уголок нестандартного размера?
Резка в размер по чертежу — стандартная услуга металлоторговцев. Профиль нестандартного сечения вне сортамента ГОСТ производится по ТУ на заводе-изготовителе под заказ. Уточняйте минимальную партию и сроки изготовления у менеджера.
Требуется ли сертификат качества при покупке уголка?
Да. На каждую партию прокатного профиля прилагается сертификат качества, в котором указаны марка стали, номер плавки, механические свойства и химический состав. При поставке для ответственных строительных конструкций сертификат обязателен по проектной документации и строительным нормам.
