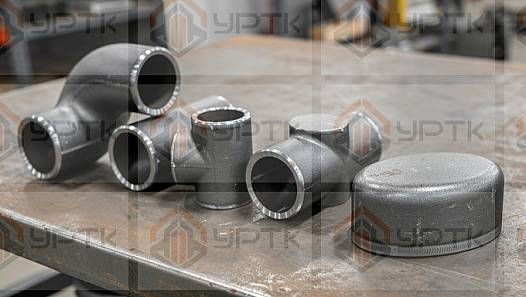

1. Что такое концевой элемент трубопровода и чем отличается от аналогов
Определение. Концевой элемент трубопровода (КЭ) – фасонное изделие предизолированной системы: отрезок стальной трубы с теплоизоляцией из пенополиуретана (ППУ) и защитной оболочкой, которым завершается изолированный участок сети. Торец слоя изоляции герметизируется, чтобы влага не проникала в ППУ, а свободные от изоляции стальные концы остаются под сварку или фланцевое соединение.
Термин используется в двух значениях, и это часто путает при поиске. В узком, «предизолированном» смысле концевой элемент – готовое заводское изделие, которое ставят в конце трубопровода с ППУ-изоляцией: при вводе в здание, на тупиковом окончании ответвления, на границе с участком другого типа изоляции. В широком смысле «концевыми» называют любые детали, закрывающие или завершающие трубопровод: стальные заглушки, днища, фланцевые заглушки. Эта статья посвящена прежде всего первому значению, а в разделах о материалах и выборе затронуты и обычные концевые детали.
Необходимость в КЭ связана с устройством самой изоляции. Пенополиуретан обладает низкой теплопроводностью, но теряет свойства при увлажнении. Если оставить торец изоляции открытым, вода будет подсасываться вдоль стальной трубы, а теплопотери и коррозия вырастут. Концевой элемент решает эту задачу заводской герметизацией, которую трудно воспроизвести в полевых условиях.
Предизолированные трубопроводы распространились как альтернатива канальной прокладке с минераловатной изоляцией. Они монтируются быстрее, а их ресурс определяется в том числе качеством узлов на концах и поворотах, где изоляция наиболее уязвима. Поэтому при проектировании сети КЭ подбирают в одной спецификации с прямыми трубами и фасонными изделиями. Основные позиции представлены в разделе труб в ППУ-изоляции.
Сравнение с ближайшими аналогами
Стальная заглушка
Перекрывает торец трубы или фланца. Изоляцию не защищает: для неё потребуется отдельная заделка торца. Подходит для неизолированных участков и технологических линий.
Элемент с кабелем вывода
Помимо герметизации торца выводит проводники системы ОДК. Применяется там, где проект предусматривает контроль влажности изоляции. Позиции каталога: элемент трубопровода с кабелем вывода в ППУ.
П-образный и Z-образный элементы
Компенсируют температурные расширения за счёт изгиба трубы. Они не завершают линию, а меняют её геометрию, поэтому функционально отличаются от концевого элемента.
Комплект заделки стыков
Восстанавливает изоляцию на месте сварного стыка. Работает совместно с КЭ и прямыми трубами, но является монтажным набором, а не фасонным изделием. Подробнее в разделе комплектов заделки стыков (КЗС).
Практический вывод: при заказе важно указать, нужен ли элемент с герметизацией торца изоляции или обычная деталь под сварку. Для общего подбора смотрите раздел каталога детали трубопроводов.
2. Нормативная база
Требования к концевому элементу складываются из нескольких групп документов: стандарт на изделия с ППУ-изоляцией, нормы на отделку концов и приёмку стальных труб, стандарты на трубы и расчёт сетей на прочность. Конкретные числовые значения (допуски, толщины слоя изоляции, размеры) берутся из текста стандартов и проектной документации, поэтому в статье они не воспроизводятся.
ГОСТ 30732-2020
Основной стандарт на стальные трубы и фасонные изделия с тепловой изоляцией из пенополиуретана в защитной оболочке. К фасонным изделиям этой системы относятся и элементы, завершающие трубопровод. Полное название и перечень требований смотрите в тексте документа.
ГОСТ 34094-2017
«Трубы стальные. Отделка концов труб и соединительных деталей под сварку. Общие технические требования». Относится к подготовке свободных стальных концов элемента.
ГОСТ Р 55596-2013
«Сети тепловые. Нормы и методы расчета на прочность и сейсмические воздействия». Используется проектировщиками при расчёте тепловых сетей, в состав которых входят концевые элементы.
ГОСТ 10692-2015 и ГОСТ 31458-2015
Приёмка, маркировка, упаковка, транспортирование и хранение стальных труб и соединительных деталей, а также документы о приёмочном контроле. Помогают проверить комплект документов на партию.
Стандарты на стальную часть элемента
Внутри оболочки находится обычная стальная труба. Её параметры определяют стандарты на сортамент и технические условия. Ниже перечислены документы, на которые чаще всего ссылаются в спецификациях.
| Документ | Название | Для чего используется |
|---|---|---|
| ГОСТ 8731-2025 | Трубы стальные бесшовные горячедеформированные. Технические условия | Требования к качеству бесшовных горячедеформированных труб |
| ГОСТ 8732-2025 | Трубы стальные бесшовные горячедеформированные. Сортамент | Наружные диаметры и толщины стенок бесшовных труб |
| ГОСТ 10704-91 | Трубы стальные электросварные прямошовные. Сортамент | Размерный ряд электросварных прямошовных труб |
| ГОСТ 10705-80 | Трубы стальные электросварные. Технические условия | Технические требования к электросварным трубам |
| ГОСТ 3262-75 | Трубы стальные водогазопроводные. Технические условия | Трубы малых диаметров для водогазопроводов |
| ГОСТ 28338-89 | Соединения трубопроводов и арматура. Номинальные диаметры. Ряды | Ряд номинальных диаметров (Ду) |
| ГОСТ 356-80 | Арматура и детали трубопроводов. Давления номинальные, пробные и рабочие. Ряды | Ряды номинальных, пробных и рабочих давлений |
Если на торце элемента предусмотрено фланцевое присоединение, дополнительно используется ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические требования». Для сравнения с изогнутыми деталями полезен ГОСТ 17375-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Отводы крутоизогнутые типа 3D. Конструкция» – он показывает, как стандартизируются стальные фасонные детали без изоляции. Каталог таких деталей: фасонные изделия в ППУ.
3. Виды и классификация
Концевые элементы классифицируют по нескольким независимым признакам. Пересечение признаков формирует конкретное исполнение, которое указывается в заказе и спецификации.
| Признак | Варианты | Где применим вариант |
|---|---|---|
| Герметизация торца изоляции | С заводской заделкой торца; с заделкой и выводом проводников ОДК | Первый – там, где на конце участка нет точки контроля (проводники закольцованы под металлической заглушкой изоляции), второй – там, где проект предусматривает концевую точку контроля с кабельным выводом |
| Защитная оболочка | Полиэтиленовая; оцинкованная сталь | Полиэтилен – чаще при подземной бесканальной прокладке, оцинковка – при надземной и на открытых участках |
| Способ присоединения стальных концов | Под сварку; фланцевое | Сварка – типовое решение для сетей; фланец – у арматуры и оборудования, которое демонтируют |
| Тип трубы внутри | Бесшовная; электросварная прямошовная | Выбор зависит от параметров среды и требований проекта |
| Прокладка | Подземная бесканальная; канальная; надземная | Определяет оболочку, защиту от механических воздействий и требования к торцу |
Элемент с выводом проводников и без него
В системе ОДК по длине изоляции прокладываются проводники, а прибор по изменению сопротивления определяет увлажнение ППУ и место повреждения. В концевой точке контроля проводники выводятся наружу через кабельный вывод, эту функцию выполняет концевой элемент с кабелем вывода. Если на границе участка точки контроля нет, сигнальные проводники закольцовываются в концевом элементе под металлической заглушкой изоляции. Не уверены, какое исполнение нужно по проекту, – сверьтесь со спецификацией или уточните у менеджера.
Оболочка и условия прокладки
Полиэтиленовая оболочка защищает изоляцию от грунтовой влаги и механических повреждений при засыпке. Оцинкованная стальная оболочка жёстче и подходит для надземных участков, где важна стойкость к внешним воздействиям. Для сопряжения с соседними элементами оболочка и тип заделки торца должны совпадать с выбранной системой, иначе стык не удастся загерметизировать комплектом КЗС.
Концевые детали без изоляции
На неизолированных участках концевой функцией занимаются стальные заглушки, днища и фланцевые заглушки. Они закрывают торец и воспринимают давление среды, поэтому их выбирают по Ду, давлению и материалу. Подробности есть в разделе стальные заглушки.
4. Марки и материалы
Материал стальной части задаёт проект с учётом давления, температуры теплоносителя, толщины стенки и условий прокладки. Для практики важно понимать, чем различаются распространённые марки и по какому стандарту они поставляются.
| Марка | Стандарт | Характеристика и применение |
|---|---|---|
| Ст3 (кп, пс, сп) | ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» | Углеродистая сталь обыкновенного качества. Выпускается кипящей (кп), полуспокойной (пс) и спокойной (сп). Применяется для трубопроводов общего назначения с умеренными требованиями |
| Сталь 20 | ГОСТ 1050-2013 «Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия» | Качественная углеродистая сталь с лучшей контролируемостью состава, чем у Ст3. Широко используется для водяных тепловых сетей и технологических линий |
| 09Г2С | ГОСТ 19281-2014 «Прокат повышенной прочности. Общие технические условия» | Низколегированная сталь повышенной прочности. Выбирается при высоких нагрузках и в районах с холодным климатом, если это требует проект |
| 12Х18Н10Т | ГОСТ 5632-2014 «Нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» | Коррозионно-стойкая аустенитная сталь. Применяется для агрессивных сред, на пищевых и химических производствах |
На что смотреть в первую очередь. Для тепловых сетей общегородского типа чаще всего используется сталь 20. Для сетей с повышенными нагрузками или в суровых климатических условиях применяют 09Г2С. Окончательный выбор марки определяется проектом и расчётом по ГОСТ Р 55596-2013, а не универсальной рекомендацией.
Бесшовная или электросварная труба
Бесшовные трубы по ГОСТ 8731-2025 и ГОСТ 8732-2025 применяют там, где важна однородность стенки: для высоких параметров и ответственных линий. Электросварные трубы по ГОСТ 10705-80 и ГОСТ 10704-91 широко используются в тепловых сетях средних и больших диаметров благодаря широкому размерному ряду. Подбор: бесшовные и электросварные трубы в каталоге.
Материалы изоляции и оболочки
Теплоизоляционный слой выполняется из пенополиуретана, защитная оболочка – из полиэтилена или оцинкованной стали. Эти материалы определяют стойкость к влаге, механическим нагрузкам и ультрафиолету. Допустимую температуру теплоносителя для конкретной изоляции указывает изготовитель, в статье мы приводим её только как ориентир: уточняйте у менеджера и в паспорте изделия.
5. Типоразмеры и сортамент
Типоразмер концевого элемента описывается несколькими параметрами сразу: диаметром и толщиной стенки стальной трубы, диаметром наружной оболочки, длиной элемента и длиной свободных стальных концов. Числовые ряды зафиксированы в стандартах и техдокументации изготовителя. Мы не воспроизводим их по памяти: неточная строка в таблице приводит к ошибке заказа, поэтому значения берите из первоисточника или уточняйте у менеджера.
| Параметр | Что означает | Где смотреть значения |
|---|---|---|
| Номинальный диаметр (Ду) | Условный проход, по которому подбирается арматура и присоединения | ГОСТ 28338-89 |
| Наружный диаметр стальной трубы (D) | Диаметр трубы внутри изоляции, например «57» | ГОСТ 8732-2025, ГОСТ 10704-91 |
| Толщина стенки (s) | Определяет расчётное давление и массу | ГОСТ 8732-2025, ГОСТ 10704-91, расчёт по проекту |
| Диаметр оболочки | Наружный диаметр изолированного элемента | ГОСТ 30732-2020, технические условия изготовителя |
| Длина свободных концов | Участок без изоляции для сварки и контроля стыка | Техническая документация и проект |
| Давление (PN) | Номинальное давление фланцевых присоединений | ГОСТ 356-80, ГОСТ 33259-2015 |
Как читать обозначение «D x s»
Обозначение вида «57 x 3,5» означает наружный диаметр 57 мм и толщину стенки 3,5 мм. Внутренний диаметр определяется по формуле d = D - 2s, то есть 57 - 2 x 3,5 = 50 мм. Именно внутренний диаметр влияет на пропускную способность, а наружный – на размер оболочки и подбор опор.
Сопряжение с другими элементами
Диаметр и толщина стенки концевого элемента совпадают с соседней прямой трубой, иначе в стыке придётся делать переход и дополнительную заделку. Если на линии есть повороты и ответвления, их подбирают в одном исполнении оболочки: фасонные изделия в ППУ. Размерный ряд для заказа удобнее согласовать с менеджером по спецификации проекта.
6. Применение в отраслях
Концевые элементы используются везде, где прокладываются теплоизолированные трубопроводы горячей воды и других тёплых сред с защитой изоляции от влаги. Ниже перечислены основные сферы, а ограничения по параметрам в каждом случае задаёт проект.
Теплоснабжение и строительство
Подземные магистрали и квартальные сети с вводами в здания. На границах участков и тупиковых окончаниях изоляцию защищают КЭ с герметичным торцом.
Энергетика
Теплотрассы от ТЭЦ и котельных к потребителям. Часто используются исполнения с выводом проводников ОДК для контроля состояния изоляции на протяжённых линиях.
Нефтегаз
Трубопроводы промплощадок и вспомогательные линии, где требуется сохранение температуры среды. Материал и параметры задаёт проект объекта.
Машиностроение и промышленность
Заводские линии горячей воды и конденсата, межцеховые коммуникации. Предизолированные элементы сокращают сроки монтажа.
Химическая отрасль
Линии, где среда требует сохранения температуры. При агрессивных средах стальную часть выполняют из нержавеющих сталей, а допустимость изоляции согласуют с изготовителем.
ЖКХ
Сети горячего водоснабжения и отопления в городской застройке. На вводах и ответвлениях стоят концевые элементы, которые защищают изоляцию при ремонтных работах.
Для проектов, где КЭ работают в связке с трубами и фасонными деталями, удобно подбирать комплект в одном разделе каталога, например концевой элемент в ППУ. Это снижает риск несовпадения оболочек и размеров.
7. Как выбрать концевой элемент трубопровода под задачу
Выбор делается последовательно: сначала определяются параметры среды, затем точность изготовления и в конце размер. Такая последовательность исключает ситуацию, когда подходящий по диаметру элемент не соответствует давлению или условиям прокладки.
Шаг 1. Давление
Определите расчётное и рабочее давление линии. Номинальные давления и их ряды приведены в ГОСТ 356-80 и ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды». От давления зависят толщина стенки стальной трубы и тип присоединения: для фланцевого соединения учитывается PN фланцев по ГОСТ 33259-2015.
Шаг 2. Температура
Уточните температуру теплоносителя в штатном и аварийном режимах. Она определяет выбор стали и допустимость пенополиуретановой изоляции с конкретной оболочкой. Допустимые температуры указывает изготовитель изделия; в этой статье они не приводятся как норматив. Уточняйте у менеджера и в паспорте на партию.
Шаг 3. Точность и подготовка концов
Свободные стальные концы подготавливаются под сварку: разделка кромок, длина неизолированного участка и состояние поверхности влияют на качество стыка. Требования к отделке изложены в ГОСТ 34094-2017. Проверьте, что исполнение торца изоляции совпадает с проектом: с выводом проводников ОДК или без него. От этого зависит и соответствие оболочки соседним элементам.
Шаг 4. Типоразмер
Подберите диаметр и толщину стенки стальной части по проекту и сортаменту, затем согласуйте диаметр оболочки с соседними участками. Для общего ориентирования используйте таблицу параметров из раздела 5 и раздел каталога трубы в ППУ-изоляции. Для сварных стыков заранее предусмотрите комплекты заделки стыков.
Совет. Не уверены в исполнении или размере? Пришлите менеджеру спецификацию или фрагмент проекта: поможем сопоставить позиции и уточним наличие или срок изготовления. Позвоните или отправьте запрос до оформления заказа, это дешевле, чем возврат или переделка элемента.
Документы на партию
При приёмке сверяйте маркировку и документы с заказом. Состав документов о приёмочном контроле описан в ГОСТ 31458-2015, а правила приёмки, маркировки и хранения – в ГОСТ 10692-2015. Новые изделия с сертификатами предпочтительнее, чем б/у, у которых состояние изоляции не подтверждено.
8. Расчёт веса и количества
Масса концевого элемента складывается из стальной трубы, слоя ППУ и защитной оболочки. Массу стальной части можно оценить самостоятельно, остальные составляющие приводятся в паспорте изготовителя. Расчёт нужен для логистики, подбора грузоподъёмного оборудования и проверки опор.
m = 0,02466 x (D - s) x s
m – масса 1 м стальной трубы, кг; D – наружный диаметр, мм; s – толщина стенки, мм. Внутренний диаметр: d = D - 2s
Коэффициент 0,02466 соответствует плотности стали 7850 кг/м³. Формула применима к стальным трубам круглого сечения и не учитывает изоляцию и оболочку.
Пример. Стальная труба 57 x 3,5 мм. Масса 1 м: 0,02466 x (57 - 3,5) x 3,5 = 0,02466 x 53,5 x 3,5 ≈ 4,62 кг. Для отрезка 12 м масса стали составит около 55,4 кг. Внутренний диаметр: 57 - 2 x 3,5 = 50 мм.
| Показатель | Значение |
|---|---|
| Наружный диаметр D, мм | 57 |
| Толщина стенки s, мм | 3,5 |
| Внутренний диаметр d, мм | 50 |
| Масса 1 м стальной трубы, кг | 4,62 |
| Масса 12 м без запаса, кг | 55,4 |
| Масса 12 м с запасом 3%, кг | 57,1 |
| Масса 12 м с запасом 5%, кг | 58,2 |
Запас на обрезь. Для труб, которые режутся и подгоняются при монтаже, ориентировочно закладывайте 3-5% к расчётной длине. Концевые элементы заказываются поштучно, по числу тупиковых окончаний и вводов, и запаса на них обычно не требуется. Точное количество определяется спецификацией проекта.
Как определить количество элементов
Количество КЭ считается по схеме сети: каждое тупиковое окончание изолированного участка, каждый переход к неизолированному участку и каждый ввод, где проект предусматривает герметизацию торца, требуют отдельного элемента. Для сварных стыков добавляйте комплекты заделки по числу стыков. Если схемы нет, пришлите менеджеру план трассы: мы поможем свести спецификацию.
Часто задаваемые вопросы
Чем концевой элемент отличается от обычной заглушки?
Заглушка перекрывает торец стальной трубы или детали. Концевой элемент относится к предизолированной системе: это отрезок трубы с теплоизоляцией из пенополиуретана и защитной оболочкой, у которого герметизирован торец изоляции. Он защищает слой ППУ от влаги и при необходимости выводит проводники системы контроля.
Для чего нужен кабель вывода в элементе трубопровода?
Через кабель вывода проводники системы оперативного дистанционного контроля (ОДК) выходят из слоя изоляции к контрольной точке или прибору. По ним фиксируется увлажнение ППУ. Нужен ли такой вывод на конкретном участке, определяет проект тепловой сети.
Какую защитную оболочку выбрать: полиэтиленовую или оцинкованную?
Полиэтиленовая оболочка обычно применяется при подземной бесканальной прокладке, оцинкованная стальная чаще используется при надземной прокладке и на открытых участках. Окончательный выбор делается по проекту и условиям эксплуатации, уточняйте у менеджера.
Как рассчитать массу стальной части элемента?
Масса 1 м стальной трубы считается по формуле 0,02466 x (D - s) x s, где D – наружный диаметр, s – толщина стенки в миллиметрах. Для трубы 57 x 3,5 мм получается около 4,62 кг/м. Массу изоляции и оболочки формула не учитывает.
Можно ли использовать б/у концевые элементы?
Для напорных тепловых сетей применяют новые изделия с документами о приёмочном контроле. У б/у элементов состояние изоляции и торцевой герметизации не подтверждено, поэтому такой вариант не рекомендуется. Вопросы по документации решаются с проектной организацией и заказчиком.
Какой запас на обрезь закладывать при заказе?
Для стальных труб, которые режутся в размер при монтаже, ориентировочно закладывают 3-5% на обрезь и подгонку. Сами концевые элементы заказываются поштучно по числу тупиковых окончаний, запас на них обычно не нужен.
Глоссарий
