1. Что такое труба водогазопроводная ВГП и чем отличается от аналогов

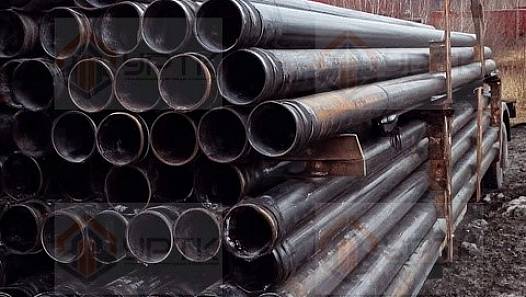

Определение. Труба водогазопроводная ВГП – это стальная труба круглого сечения, предназначенная для транспортировки воды, пара низкого давления и газа, изготавливаемая по ГОСТ 3262-75 и, как правило, снабжённая цилиндрической резьбой на концах для соединения через муфты, фитинги и запорную арматуру.
Аббревиатура ВГП расшифровывается как «водогазопроводная» и указывает на исторически сложившуюся область применения – внутренние и наружные сети водоснабжения, отопления, а также газораспределительные сети низкого давления. Труба ВГП относится к категории общего назначения: она проще в изготовлении, чем бесшовная труба, и рассчитана на умеренные рабочие параметры, но при этом обладает достаточной прочностью для большинства инженерных сетей зданий и промышленных площадок.
Отличия от ближайших аналогов
На практике трубу ВГП часто сравнивают с электросварной прямошовной трубой общего назначения и с бесшовной горячедеформированной трубой. Разница заключается в способе изготовления, характере концевых соединений и типовой области применения.
Труба ВГП
Электросварная труба со стенкой умеренной толщины, часто с резьбой под муфтовое соединение. Основное назначение – водоснабжение, отопление, газопроводы низкого давления.
Труба электросварная прямошовная
Более широкий сортамент диаметров и толщин стенки, соединение преимущественно сварное. Применяется в металлоконструкциях, каркасах, трубопроводах без резьбовых узлов.
Труба бесшовная
Изготавливается прошивкой заготовки без сварного шва, выдерживает более высокое давление и температуру. Применяется в энергетике, нефтегазовой отрасли, ответственных трубопроводах.
Если проекту требуется труба под сварные узлы без резьбы или с иными параметрами давления, стоит рассмотреть трубу электросварную или трубу бесшовную – обе позиции представлены в каталоге УРТК.
2. Нормативная база
Изготовление, сортамент и технические требования к трубе ВГП регламентируются основным профильным стандартом, а сопутствующие параметры – маркировка, резьба, материал заготовки – устанавливаются рядом смежных документов.
ГОСТ 3262-75
«Трубы стальные водогазопроводные. Технические условия» – базовый документ, устанавливающий сортамент условных проходов, исполнения по толщине стенки, требования к резьбе и приёмке трубы ВГП.
ГОСТ 380-2005
«Сталь углеродистая обыкновенного качества. Марки» – стандарт на стали Ст2 и Ст3, из которых чаще всего изготавливают трубу ВГП общего назначения.
ГОСТ 1050-2013
«Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия» – распространяется на трубы из качественных сталей марок 10 и 20.
ГОСТ 6357-81
«Резьба трубная цилиндрическая. Профиль. Размеры. Допуски» – нормирует параметры резьбы на концах труб ВГП для муфтовых соединений.
ГОСТ 10692-80
«Трубы стальные, чугунные и соединительные части к ним. Приемка, маркировка, упаковка, транспортирование и хранение» – определяет правила маркировки, упаковки и приёмки партии труб.
При заказе крупной партии рекомендуется запрашивать сертификат качества с указанием конкретного стандарта и марки стали, а также сверять маркировку трубы с сопроводительной документацией.
3. Виды и классификация
Труба ВГП классифицируется по нескольким признакам: толщине стенки (исполнение), наличию покрытия и типу концевого соединения. Эта классификация напрямую определяет область применения конкретной партии.
| Признак | Варианты | Комментарий |
|---|---|---|
| Толщина стенки (исполнение) | лёгкое, обычное, усиленное | Определяет допустимое рабочее давление и стоимость погонного метра |
| Покрытие | неоцинкованная (чёрная), оцинкованная | Оцинковка повышает коррозионную стойкость для наружных сетей |
| Концевое соединение | с резьбой (муфтовая), без резьбы (гладкая) | Резьбовое исполнение упрощает монтаж без сварки |
Исполнения по толщине стенки
Лёгкое исполнение применяют там, где рабочее давление невысокое, а к массе конструкции предъявляются требования по минимизации – временные и вспомогательные сети, ограждения, каркасы теплиц. Обычное исполнение – наиболее универсальный вариант для большинства внутренних сетей водоснабжения и отопления жилых и общественных зданий. Усиленное исполнение выбирают для участков с повышенным давлением, механическими нагрузками или там, где закладывается больший запас на коррозию за счёт увеличенной толщины стенки.
Оцинкованное и неоцинкованное исполнение
Оцинкованная труба ВГП рекомендуется для открытой прокладки, наружных сетей и помещений с повышенной влажностью – цинковое покрытие снижает скорость коррозии на весь заявленный срок эксплуатации трубопровода. Неоцинкованную (чёрную) трубу применяют для скрытой прокладки с последующей изоляцией или окраской, а также там, где стоимость материала является приоритетным фактором. Смежный вариант с покрытием доступен в разделе труба оцинкованная.
4. Марки и материалы
Трубу ВГП изготавливают из углеродистой стали обыкновенного качества или качественной конструкционной стали. Выбор марки влияет на свариваемость, пластичность при накатке резьбы и коррозионную стойкость заготовки.
Наиболее ходовая марка. Для массового производства трубы ВГП чаще всего используется сталь марок Ст2 и Ст3 по ГОСТ 380-2005 – она обеспечивает достаточную пластичность для накатки резьбы, хорошо сваривается и экономична в производстве, что и определяет её широкое распространение в водопроводных и отопительных сетях.
| Марка | ГОСТ | Особенности | Типовое применение |
|---|---|---|---|
| Ст2сп / Ст2пс | ГОСТ 380-2005 | Невысокая прочность, повышенная пластичность | Лёгкие сети, временные трубопроводы |
| Ст3сп / Ст3пс | ГОСТ 380-2005 | Универсальное сочетание прочности и свариваемости | Водоснабжение, отопление, газоснабжение низкого давления |
| Сталь 10 | ГОСТ 1050-2013 | Качественная конструкционная сталь, хорошая свариваемость | Сети с повышенными требованиями к однородности материала |
| Сталь 20 | ГОСТ 1050-2013 | Более высокая прочность по сравнению со сталью 10 | Усиленное исполнение, нагруженные участки сети |
Конкретные рабочие параметры – допустимое давление, температура среды – определяются проектом трубопровода и не нормируются напрямую самим ГОСТ 3262-75, поэтому для ответственных объектов такие значения уточняются в проектной документации и у менеджера при подборе трубы.
5. Типоразмеры и сортамент
Сортамент трубы ВГП построен на понятии условного прохода (Ду) – номинального внутреннего диаметра трубы, к которому привязаны диаметр резьбы, толщина стенки для каждого исполнения и справочная масса погонного метра.
| Условный проход Ду, мм | Исполнение | Типовая область применения |
|---|---|---|
| 15-20 | лёгкое, обычное, усиленное | Внутренняя разводка водоснабжения и отопления квартир и малых объектов |
| 25-32 | лёгкое, обычное, усиленное | Стояки отопления, магистральные участки внутри здания |
| 40-50 | обычное, усиленное | Групповые вводы, технологические сети малых предприятий |
| 65-100 | обычное, усиленное | Магистральные участки сетей, технологические трубопроводы сжатого воздуха |
Точные значения наружного диаметра, толщины стенки для каждого исполнения и справочной массы 1 метра трубы приведены в сортаменте ГОСТ 3262-75 и зависят от конкретного условного прохода. Приводить эти числовые ряды без сверки с действующим текстом стандарта нецелесообразно – уточняйте типоразмер и массу партии у менеджера при оформлении заказа.
Помимо стандартного ряда труба ВГП может поставляться мерной и немерной длиной, что стоит уточнять отдельно при заказе крупной партии для проекта с фиксированной раскладкой по трассе.
6. Применение в отраслях
Труба ВГП используется в самых разных сетях благодаря сочетанию доступной стоимости, удобства резьбового монтажа и достаточной для большинства бытовых и промышленных задач прочности.
Строительство и ЖКХ
Внутренние сети водоснабжения, отопления и водоотведения в жилых, общественных и промышленных зданиях, стояки и разводка по этажам.
Газоснабжение низкого давления
Внутренние и наружные газопроводы низкого давления бытового и коммунального назначения с резьбовыми соединениями.
Промышленность
Сети сжатого воздуха, технологические трубопроводы вспомогательных производств, ограждения технологических зон.
Энергетика
Трубопроводы систем отопления котельных и тепловых пунктов, вспомогательные сети низкого давления на энергообъектах.
Сельское хозяйство
Системы полива, каркасы теплиц и парников, ограждения и вспомогательные конструкции на фермах.
Инженерные сети объектов
Наружные сети водоснабжения микрорайонов и промышленных площадок в комплекте с трубопроводной арматурой и фитингами.
Для монтажа сетей на базе трубы ВГП часто требуется подобрать сопутствующую трубопроводную арматуру и фитинги – оба раздела доступны в каталоге УРТК.
7. Как выбрать трубу водогазопроводную ВГП под задачу
Подбор трубы ВГП для конкретного проекта удобно выстроить по четырём последовательным шагам – от условий эксплуатации к конкретному типоразмеру.
Шаг 1. Определите рабочее давление сети
Оцените расчётное давление в трубопроводе. Для участков с повышенным давлением или гидроударами предпочтительно усиленное исполнение с увеличенной толщиной стенки, для бытовых сетей низкого давления достаточно обычного или лёгкого исполнения.
Шаг 2. Учтите температуру и характер транспортируемой среды
Для холодного водоснабжения подходит стандартная неоцинкованная или оцинкованная труба, для систем отопления и пара – исполнение, согласованное с проектом по материалу и толщине стенки. Для наружных и влажных сред целесообразно оцинкованное покрытие.
Шаг 3. Проверьте требования к точности и типу соединения
Если монтаж предполагает резьбовые соединения через муфты, фитинги и арматуру, выбирайте трубу с резьбой по ГОСТ 6357-81 на концах. Для участков со сварным монтажом подходит гладкая труба без резьбы.
Шаг 4. Подберите типоразмер и партию
На основании расчётного расхода среды и гидравлического расчёта сети определите условный проход, а затем – конкретное исполнение и длину партии с учётом технологического запаса на резку.
Если у вас нет готового гидравлического расчёта или сомневаетесь в выборе исполнения и марки стали – не тратьте время на подбор наугад, а позвоните менеджеру УРТК: подберём типоразмер и исполнение под параметры вашего проекта и уточним наличие на складе.
8. Расчёт веса и количества
Для планирования закупки и логистики важно точно рассчитать массу партии трубы ВГП. Масса погонного метра стальной трубы вычисляется по стандартной формуле через наружный диаметр и толщину стенки.
где m - масса 1 метра трубы, кг; D - наружный диаметр, мм; s - толщина стенки, мм
Пример расчёта. Рассмотрим гипотетический пример для иллюстрации формулы: труба с наружным диаметром 33,5 мм и толщиной стенки 3,2 мм. Масса 1 метра составит: 0,02466 x (33,5 - 3,2) x 3,2 = 0,02466 x 30,3 x 3,2 ≈ 2,39 кг/м. Для партии длиной 500 м масса составит около 1195 кг. Точные значения наружного диаметра и толщины стенки для выбранного условного прохода уточняйте по сортаменту ГОСТ 3262-75 или у менеджера.
При заказе трубы ВГП для конкретной трассы закладывайте технологический запас 3-5% от расчётной длины на подрезку в местах поворотов, врезок и устройства резьбовых соединений – это позволит избежать повторного заказа небольшой партии из-за нехватки нескольких метров.
Итоговое количество труб в партии зависит также от длины мерного отрезка на складе – уточняйте актуальную длину мерных труб и остатков немерной длины на складе при оформлении заявки.
Часто задаваемые вопросы
Чем труба ВГП отличается от электросварной прямошовной трубы?
Труба ВГП изготавливается по ГОСТ 3262-75 и рассчитана на транспортировку воды, пара низкого давления и газа, часто снабжается цилиндрической резьбой под муфтовые соединения. Электросварная прямошовная труба по ГОСТ 10704-91 имеет более широкий сортамент диаметров и применяется преимущественно в конструкциях и трубопроводах со сварным соединением.
Можно ли использовать трубу ВГП для газоснабжения?
Труба ВГП исторически применяется для внутренних и наружных сетей газоснабжения низкого давления, что отражено в её названии. Конкретные требования к материалу, испытаниям и условиям прокладки для газопроводов определяются проектной документацией и профильными сводами правил, поэтому параметры для конкретного объекта уточняйте у проектировщика и менеджера.
В чём разница между лёгкой, обычной и усиленной трубой ВГП?
Различие заключается в толщине стенки при одинаковом условном проходе: лёгкое исполнение имеет минимальную стенку и применяется для сетей с малой нагрузкой, обычное – универсальный вариант для большинства внутренних сетей, усиленное – увеличенную толщину стенки для повышенного давления или механических нагрузок. Точные значения приведены в сортаменте ГОСТ 3262-75.
Нужно ли оцинкование для наружных сетей?
Оцинкованное исполнение повышает стойкость к коррозии и обычно выбирается для наружных сетей, открытой прокладки и объектов с повышенной влажностью. Для внутренних скрытых сетей часто применяют неоцинкованную трубу с последующей окраской или изоляцией.
Как проверить качество трубы ВГП при приёмке партии?
При приёмке проверяют наличие сертификата качества с указанием марки стали и номера партии, соответствие маркировки на трубе заявленному типоразмеру и исполнению, отсутствие видимых дефектов поверхности, а также геометрию резьбы. Правила маркировки и приёмки регламентированы ГОСТ 10692-80.
Какой запас по длине закладывать при заказе трубы ВГП?
На практике при расчёте потребности закладывают технологический запас 3-5% от расчётной длины на подрезку, устройство соединений и компенсацию отходов при резке. Точный процент зависит от сложности трассы, поэтому при больших объёмах расчёт лучше согласовать с менеджером.
