1. Что такое поковка стальная и чем отличается от аналогов

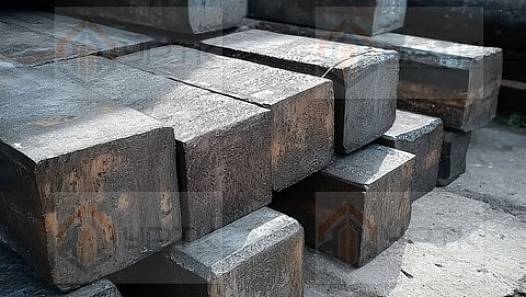

Определение. Поковка стальная — это металлическая заготовка или готовая деталь, полученная методом пластической деформации нагретой стали под ударным или статическим давлением (ковка, штамповка). В процессе деформирования кристаллическая структура измельчается, волокна металла ориентируются вдоль контура детали, а внутренние дефекты литья устраняются. В результате механические свойства поковки существенно превосходят свойства исходной литой заготовки равного химического состава.
Ковка металлов известна с глубокой древности: кузнецы вручную формировали инструменты, оружие и детали механизмов. Промышленный масштаб процесс приобрёл в XIX веке с появлением паровых молотов и гидравлических прессов. Сегодня кузнечно-прессовое производство охватывает заготовки массой от нескольких граммов до сотен тонн — от метизов до роторов турбин.
Сравнение поковки с ближайшими аналогами
Инженеры нередко выбирают между поковкой, литой заготовкой и прокатом. Ниже приведено сравнение по ключевым параметрам.
| Параметр | Поковка | Литьё | Прокат (круг, пруток) |
|---|---|---|---|
| Структура металла | Мелкозернистая, деформированные волокна | Крупнозернистая, усадочная пористость | Мелкозернистая, направленные волокна вдоль оси |
| Предел прочности | Высокий | Средний–низкий | Высокий (ограничен сечением) |
| Ударная вязкость | Высокая | Низкая | Средняя–высокая |
| Конфигурация детали | Сложная, близкая к чертежу | Любая, в т. ч. полости | Ограничена профилем проката |
| Масса единицы | От граммов до сотен тонн | От граммов до десятков тонн | Ограничена длиной мерного прутка |
| Отходы металла | 5-15% на механообработку | Минимальные (без мехобработки) | 10-40% на токарную обточку |
| Типичное применение | Валы, фланцы, шестерни, кольца | Корпуса, крышки, решётки | Шпиндели, оси, калиброванные детали |
Для сравнения: стальной круг подходит для осей и шпинделей небольшого диаметра, тогда как поковка позволяет получить изделие крупного сечения с гарантированными свойствами по всему объёму металла. Если же требуется деталь со сложными внутренними полостями, рассматривают литьё или бесшовную трубу в качестве полуфабриката.
Поковка vs литьё
Поковка превосходит отливку по прочности и вязкости, но требует последующей механической обработки. Литьё экономичнее при сложной форме и мелкосерийном производстве.
Поковка vs прокат
Прокатный круг или пруток ограничен стандартными диаметрами и длинами. Поковка даёт произвольные габариты и ближнюю форму к чертежу, сокращая съём металла при обработке.
Поковка vs штамповка
Объёмная штамповка — разновидность ковки в закрытом штампе. Обеспечивает точные размеры и малые припуски, но требует дорогой оснастки. Свободная ковка универсальна и дешевле для единичных изделий.
Сертификация
На каждую партию оформляется сертификат качества с указанием марки стали, группы поковки, результатов механических испытаний и номера плавки.
2. Нормативная база
Производство, приёмка и контроль стальных поковок регулируются несколькими ключевыми государственными стандартами. Каждый документ охватывает свою область: тип кузнечного оборудования, массу заготовки или назначение детали.
ГОСТ 7829-70
Поковки из углеродистой и легированной стали, изготовляемые свободной ковкой на молотах. Устанавливает допуски и напуски для поковок массой до 800 кг. Один из базовых документов для серийных и единичных заготовок.
ГОСТ 7062-90
Поковки из углеродистой и легированной стали, изготовляемые свободной ковкой на прессах. Распространяется на крупные заготовки с регламентированными допусками под последующую механообработку.
ГОСТ 8479-70
Поковки из конструкционной углеродистой и легированной стали — общие технические условия. Устанавливает пять групп поковок (I–V) по объёму контроля и категории прочности КП 195 – КП 785. Ключевой документ для ответственных деталей.
ГОСТ 1050-2013
Металлопродукция из нелегированной конструкционной стали — технические условия. Определяет требования к химическому составу и свойствам сталей 10, 20, 35, 45 и других марок, используемых для изготовления поковок.
ГОСТ 4543-2016
Металлопродукция из конструкционной легированной стали — технические условия. Охватывает марки 40Х, 30ХГСА, 40ХН2МА и другие, из которых куются тяжелонагруженные детали машин и механизмов.
Помимо перечисленных стандартов, отдельные отрасли применяют собственные технические условия (ТУ). Нефтегазовая промышленность, атомная энергетика и железнодорожное машиностроение предъявляют дополнительные требования к неразрушающему контролю и испытаниям при низких температурах. В таких случаях параметры поковки согласовываются по конкретному ТУ и чертежу заказчика — уточняйте у менеджера.
| ГОСТ | Область применения | Метод ковки | Максимальная масса поковки |
|---|---|---|---|
| ГОСТ 7829-70 | Углеродистые и легированные стали, серийные детали | Свободная ковка на молотах | До 800 кг |
| ГОСТ 7062-90 | Углеродистые и легированные стали, крупные заготовки | Свободная ковка на прессах | Свыше 800 кг (практически без ограничений) |
| ГОСТ 8479-70 | Конструкционные стали, ответственные детали | Любой метод | Не ограничивает |
| ГОСТ 1050-2013 | Нелегированные конструкционные стали | Регламентирует материал | Не применимо |
| ГОСТ 4543-2016 | Легированные конструкционные стали | Регламентирует материал | Не применимо |
3. Виды и классификация
Стальные поковки классифицируют по нескольким признакам: способу изготовления, конфигурации, назначению и группе контроля. Понимание классификации помогает точнее сформулировать требования к заготовке на этапе проектирования.
По способу изготовления
Свободная ковка
Деформирование нагретого металла между бойками молота или пресса без ограничения боковой поверхности. Применяется для единичных и мелкосерийных изделий, крупногабаритных заготовок. Допуски относительно широкие — требуется значительная механообработка.
Объёмная штамповка
Деформирование в закрытом штампе, точно повторяющем форму детали. Обеспечивает малые припуски и высокую повторяемость. Экономически оправдана при серии от нескольких сотен штук и выше.
Радиальная ковка
Обжатие заготовки с четырёх сторон одновременно на ковочном манипуляторе. Позволяет получать ступенчатые валы и оси с минимальным съёмом металла и улучшенной структурой по всему сечению.
Ковка на ГКМ
Горячештамповочные операции на горизонтально-ковочных машинах. Используются для изготовления фланцев, колец, болтов и других осесимметричных деталей с высокой производительностью.
По форме и конфигурации
ГОСТ 7829-70 и ГОСТ 7062-90 выделяют следующие основные конфигурации поковок:
| Конфигурация | Описание | Типичные детали |
|---|---|---|
| Цилиндрическая (диск) | Отношение длины к диаметру менее 1 | Фланцы, диски, шестерни |
| Цилиндрическая (вал) | Отношение длины к диаметру более 1 | Валы, оси, штоки |
| Кольцевая | Полая цилиндрическая форма | Кольца подшипников, втулки, бандажи |
| Пластина (брус) | Прямоугольное сечение | Плиты, рычаги, корпусные элементы |
| Ступенчатый вал | Цилиндрическая заготовка с перепадами диаметра | Коленчатые и распределительные валы |
| Комбинированная | Сочетание нескольких форм | Сложные корпусные детали, колено трубопровода |
По группам контроля (ГОСТ 8479-70)
Группа назначается конструктором в зависимости от ответственности детали:
- Группа I – принимаются без механических испытаний; проверяется только химический состав по сертификату плавки
- Группа II – испытания на твёрдость по Бринеллю (HB) каждой поковки или партии
- Группа III – испытания на растяжение (предел текучести, прочности, относительное удлинение)
- Группа IV – испытания на растяжение и ударную вязкость KCU при +20 °C
- Группа V – полный комплекс испытаний, включая KCU при отрицательных температурах
4. Марки и материалы
Самая ходовая марка. Сталь 45 (ГОСТ 1050-2013) занимает лидирующее положение в производстве поковок общего назначения. Она обеспечивает предел текучести от 355 МПа и предел прочности от 600 МПа после термической обработки (нормализация или улучшение), хорошо обрабатывается резанием и доступна на складах в широком диапазоне размеров. Применяется для валов, шестерён, фланцев и корпусных деталей в машиностроении.
Выбор марки стали определяется рабочими условиями: нагрузкой, температурой эксплуатации, требованиями к коррозионной стойкости и свариваемости. Ниже приведена сводная таблица наиболее востребованных марок.
| Марка стали | ГОСТ на сталь | σв, МПа (min) | σт, МПа (min) | Рабочая температура, °C | Типичное применение |
|---|---|---|---|---|---|
| Ст3сп | ГОСТ 380-2005 | 370 | 235 | от -20 до +400 | Несущие конструкции, фланцы низкого давления |
| 20 | ГОСТ 1050-2013 | 420 | 245 | от -40 до +450 | Трубопроводная арматура, крепёж, корпуса |
| 45 | ГОСТ 1050-2013 | 600 | 355 | от -20 до +350 | Валы, шестерни, фланцы, муфты |
| 40Х | ГОСТ 4543-2016 | 780 | 635 | от -40 до +425 | Ответственные детали трансмиссий, штоки |
| 30ХГСА | ГОСТ 4543-2016 | 1080 | 835 | от -60 до +300 | Высоконагруженные детали авиа- и автомобилестроения |
| 40ХН2МА | ГОСТ 4543-2016 | 980 | 835 | от -60 до +400 | Роторы, валы турбин, крупные шатуны |
| 34ХН3МА | ГОСТ 4543-2016 | 1080 | 930 | от -60 до +450 | Тяжелонагруженные поковки нефтяного машиностроения |
| 09Г2С | ГОСТ 19281-2014 | 490 | 345 | от -70 до +475 | Сосуды под давлением, оборудование для Крайнего Севера |
| 12Х18Н10Т | ГОСТ 5632-2014 | 530 | 205 | от -196 до +600 | Химическое и пищевое оборудование, криогенная техника |
Если задача требует коррозионной стойкости в агрессивных средах, рассматривают поковки из нержавеющей стали. Ассортимент нержавеющих заготовок представлен в разделе поковка нержавеющая. Для специальных задач в авиации и атомной промышленности применяют поковку титановую или поковку алюминиевую.
5. Типоразмеры и сортамент
Поковки изготавливаются в широком диапазоне габаритов. ГОСТ 7829-70 регламентирует типоразмеры для молотовых поковок; конкретные диаметры и длины зависят от формы заготовки. Ниже приведены ориентировочные данные для наиболее востребованных цилиндрических поковок (валов и дисков). Точные допуски и припуски определяются по чертежу совместно с кузнечным предприятием.
Цилиндрические поковки (валы)
| Диаметр заготовки, мм | Длина, мм | Масса, кг (ориент.) | Типичная марка | Применение |
|---|---|---|---|---|
| 80-120 | 200-600 | 4-54 | 45, 40Х | Небольшие валы, штоки, пальцы |
| 120-200 | 300-1000 | 27-247 | 45, 40Х, 40ХН | Трансмиссионные валы, оси |
| 200-350 | 500-2000 | 123-1500 | 45, 40ХН2МА | Коренные валы редукторов, роторы |
| 350-500 | 800-3000 | 600-4620 | 34ХН3МА, 40ХН2МА | Крупные роторы, тяжёлые оси |
| 500-800 | 1000-5000 | 1540-19700 | 34ХН3МА, 38ХНЗМФА | Валы турбин, прокатных станов |
| Свыше 800 | По чертежу | По расчёту | Согласно ТУ | Уникальные крупные заготовки |
Кольцевые поковки
| Наружный диаметр, мм | Внутренний диаметр, мм | Высота, мм | Масса, кг (ориент.) | Применение |
|---|---|---|---|---|
| 150-300 | 80-200 | 30-100 | 2-55 | Кольца подшипников, стопорные кольца |
| 300-500 | 150-380 | 50-200 | 20-300 | Бандажи, фланцы трубопроводов |
| 500-1000 | 300-850 | 100-400 | 90-2400 | Шестерни, крупные фланцы |
| Свыше 1000 | По чертежу | По чертежу | По расчёту | Венцы зубчатых колёс, обечайки |
Приведённые данные носят справочный характер. Конкретный типоразмер определяется по рабочему чертежу с учётом припусков на механообработку по ГОСТ 7829-70 или ГОСТ 7062-90. Для нестандартных конфигураций и крупных заготовок параметры согласовываются индивидуально — уточняйте у менеджера.
6. Применение в отраслях
Стальные поковки востребованы везде, где требуются высокая прочность, стабильная структура металла и надёжность при ударных или знакопеременных нагрузках. Ниже представлены основные отрасли потребления.
Нефтегаз
Фланцы высокого давления, трубные соединительные детали (тройники, переходы, заглушки), корпуса задвижек и клапанов, буровые штанги, корпуса превенторов. Марки: 40Х, 30ХГСА, 34ХН3МА, 09Г2С.
Энергетика
Роторы паровых и гидравлических турбин, диски компрессоров, коленчатые валы генераторов, корпуса насосов. Требования к качеству — наиболее жёсткие; группы IV–V по ГОСТ 8479-70. Марки: 40ХН2МА, 34ХН3МА, 38ХНЗМФА.
Машиностроение
Валы редукторов, шестерни, крестовины, шатуны, оси, корпуса подшипников, кулачки, муфты. Массовое применение марок 45 и 40Х; для тяжёлонагруженных деталей — 40ХН2МА.
Строительство и мостостроение
Закладные детали, анкерные болты, опорные плиты, элементы ферм и пролётных строений. Применяется сталь Ст3сп и 09Г2С, обеспечивающая свариваемость и хладостойкость.
Химическая промышленность
Корпуса реакторов и автоклавов, фланцы, крышки аппаратов, валы мешалок. При работе в кислотных и щелочных средах выбирают поковки из нержавеющей стали 12Х18Н10Т или специальных жаропрочных сплавов.
Транспортное машиностроение
Коленчатые и распределительные валы двигателей, полуоси, ступицы колёс, тяговые крюки, буферы вагонов. Широко используются марки 45, 40Х, 30ХГСА с последующей закалкой и отпуском.
Выбор марки стали и группы поковки по ГОСТ 8479-70 всегда соответствует требованиям конкретной детали. Если вы проектируете нестандартный узел, рекомендуется согласовать технические требования с поставщиком заготовки до запуска производства.
7. Как выбрать поковку под задачу
Выбор параметров поковки проводится последовательно по четырём шагам. Пропуск любого из них ведёт к риску либо избыточных затрат, либо недостаточного ресурса детали.
Шаг 1. Определите нагрузку и механические требования
Исходные данные: расчётные напряжения растяжения, изгиба, кручения; динамичность нагрузки; требуемые пластичность и ударная вязкость. По этим данным определяют минимально необходимую категорию прочности (КП) по ГОСТ 8479-70 и группу поковки (I–V). Для ответственных деталей, работающих при знакопеременных нагрузках, назначают группы IV–V с обязательными испытаниями на ударную вязкость.
Шаг 2. Учтите условия эксплуатации
Рабочая температура определяет выбор марки стали. При температурах ниже -40 °C углеродистые стали теряют ударную вязкость; переходят на легированные стали с гарантированным KCU при отрицательной температуре (09Г2С, 30ХГСА, 40Х). При температурах выше +450 °C рассматривают жаропрочные стали. В коррозионных средах изучают возможность применения заготовок из нержавеющей стали.
Шаг 3. Выберите метод изготовления и точность
Единичная деталь или малая серия — свободная ковка по ГОСТ 7829-70 (молоты) или ГОСТ 7062-90 (прессы). Серия от нескольких сотен штук и выше с жёсткими допусками на размеры — объёмная штамповка. Точность исполнения влияет на объём механической обработки, а значит — на суммарную себестоимость детали.
Шаг 4. Согласуйте типоразмер и сертификацию
По рабочему чертежу определяют требуемые габариты заготовки с учётом припусков на обработку. Одновременно уточняют объём сопроводительной документации: сертификат химического состава, протокол механических испытаний, заключение по ультразвуковому контролю (для групп IV–V). На поковки для особо ответственных объектов может потребоваться независимый инспекционный контроль.
Совет. Если технические требования к поковке сформулированы только в общих чертах или вы выбираете материал впервые для данного применения — проконсультируйтесь с технологом кузнечного производства. Ошибка в выборе марки стали или группы поковки обнаруживается, как правило, уже после запуска детали в эксплуатацию, когда стоимость переделки многократно возрастает.
8. Расчёт массы и количества
Знание массы поковки необходимо для расчёта стоимости партии, логистики, а также для подбора кузнечного оборудования. Для цилиндрических и кольцевых заготовок масса вычисляется через объём тела вращения.
Формула для цилиндрической поковки
где:
D — диаметр заготовки, м
L — длина заготовки, м
ρ — плотность стали, 7850 кг/м³
m — масса, кг
Пример расчёта. Требуется цилиндрическая поковка из стали 45 диаметром 200 мм и длиной 500 мм.
m = (3,1416 / 4) × 0,2² × 0,5 × 7850 = 0,7854 × 0,04 × 0,5 × 7850 = 123,7 кг
При заказе партии из 10 штук общая масса заготовок составит около 1237 кг. К этому значению прибавляют технологический запас на обрезь.
Формула для кольцевой поковки
где:
D — наружный диаметр, м
d — внутренний диаметр, м
H — высота кольца, м
ρ — плотность стали, 7850 кг/м³
Важно. К расчётной массе заготовки всегда прибавляйте 3-5% на технологические потери: угар металла при нагреве, обрезь торцов после ковки, пробные образцы для механических испытаний. Для крупных поковок (свыше 500 кг) угар при многократных нагревах может достигать 5-7%. Точные коэффициенты уточняйте у кузнечного предприятия.
Масса погонного метра для сортамента
При работе с прокатными круглыми заготовками, из которых нарезают исходные слитки для ковки, удобно использовать значения массы погонного метра стального круга из стандартного сортамента. Это позволяет быстро оценить расход металла без дополнительных вычислений.
| Диаметр круга, мм | Масса 1 п.м., кг | Масса мерной длины 3 м, кг | Масса мерной длины 6 м, кг |
|---|---|---|---|
| 80 | 39,5 | 118,4 | 236,7 |
| 100 | 61,7 | 185,0 | 370,1 |
| 120 | 88,8 | 266,5 | 533,0 |
| 150 | 138,7 | 416,2 | 832,3 |
| 200 | 246,6 | 739,7 | 1479,5 |
| 250 | 385,3 | 1155,8 | 2311,5 |
| 300 | 554,8 | 1664,5 | 3329,0 |
Часто задаваемые вопросы
Чем поковка отличается от литой заготовки?
Поковка получается пластической деформацией нагретой стали под давлением, что измельчает зерно и устраняет внутренние дефекты литья: усадочную пористость, трещины, газовые раковины. Литая заготовка сохраняет крупнозернистую дендритную структуру с возможными внутренними несплошностями. По прочности и ударной вязкости поковка превосходит литьё при равном химическом составе стали. Литьё предпочтительнее при сложной форме с полостями и при крупносерийном производстве, где затраты на штамп окупаются.
Какой ГОСТ регулирует допуски на поковки из углеродистой стали?
Для поковок, изготавливаемых свободной ковкой на молотах, действует ГОСТ 7829-70 (заготовки массой до 800 кг). Для крупных поковок, изготавливаемых на прессах, — ГОСТ 7062-90. Оба документа устанавливают допуски, напуски и методы контроля размеров. Поковки из конструкционных сталей для деталей машин нормируются по ГОСТ 8479-70, который регламентирует механические свойства и объём контроля.
Что такое группа поковки по ГОСТ 8479-70?
ГОСТ 8479-70 делит поковки на пять групп (I–V) в зависимости от объёма обязательного контроля. Группа I — принимается без механических испытаний, только по химическому составу плавки. Группы II–III предусматривают испытания на твёрдость и растяжение. Группы IV–V требуют полного комплекса механических испытаний, включая ударную вязкость. Группу назначает конструктор исходя из ответственности детали и условий эксплуатации.
Какая марка стали наиболее распространена для поковок общего назначения?
Наиболее широко применяется сталь 45 по ГОСТ 1050-2013: она обеспечивает хорошее сочетание прочности (σв от 600 МПа после нормализации) и обрабатываемости резанием, а также доступна по цене. Для деталей с повышенными требованиями к ударной вязкости используют 40Х (ГОСТ 4543-2016), для тяжелонагруженных узлов энергетики и нефтегаза — 40ХН2МА и 34ХН3МА.
Как рассчитать массу цилиндрической поковки?
Масса рассчитывается по формуле: m = (π/4) × D² × L × ρ, где D — диаметр в метрах, L — длина в метрах, ρ = 7850 кг/м³ (плотность стали). Например, поковка Ø200 мм, длиной 500 мм: m = 0,7854 × 0,04 × 0,5 × 7850 = 123,7 кг. К расчётной массе добавляют 3-5% на технологические потери (угар, обрезь, пробные образцы).
Можно ли заказать поковку нестандартного размера?
Да. Поковки производятся под конкретный чертёж заказчика — типоразмеры по ГОСТ носят рекомендательный характер для серийных деталей. Для уникальных изделий конфигурация, марка стали, группа поковки и объём контроля согласовываются индивидуально. Сроки изготовления и минимальная партия уточняются у менеджера по наличию кузнечных мощностей.
