1. Что такое лист стальной и чем отличается от аналогов

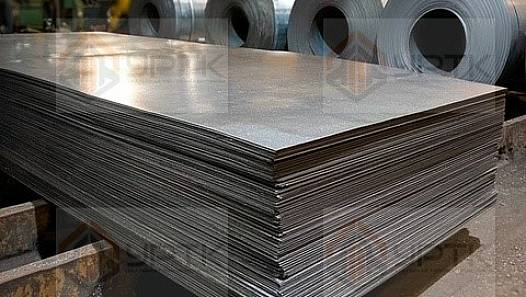

Определение. Лист стальной – плоский прокат прямоугольного сечения, изготовленный из углеродистых или легированных сталей прокаткой (горячей или холодной), имеющий толщину от 0,5 до 160 мм и ширину от 500 до 3800 мм. Поставляется в листах или рулонах. Регламентируется рядом ГОСТ в зависимости от способа производства и назначения.
Листовой прокат – наиболее универсальный вид плоского металлопроката. Его применяют везде, где требуется плоская несущая или ограждающая поверхность: от корпусов судов и резервуаров до тонкостенных деталей автомобилей и кровельных элементов. История промышленного производства листа насчитывает более 200 лет: первые прокатные станы для листа появились в Европе в начале XIX века, а массовое производство в России развернулось со второй половины XIX века на металлургических заводах Урала и Юга страны.
В отличие от других видов плоского проката – полосы и ленты – лист отличается большими поперечными размерами (ширина от 500 мм) и поставляется отдельными картами, а не в рулоне (хотя тонкий холоднокатаный прокат нередко поставляется и в рулонах). Подробнее о полосе стальной и её отличиях от листа можно узнать в соответствующем разделе каталога.
Сравнение листа с ближайшими аналогами плоского проката
| Характеристика | Лист стальной | Полоса стальная | Лента стальная |
|---|---|---|---|
| Ширина, мм | 500–3800 | 11–200 | 10–600 (рулон) |
| Толщина, мм | 0,5–160 | 4–60 | 0,05–4 |
| Форма поставки | Листы / рулоны | Прутки / бухты | Рулоны |
| Основное применение | Конструкции, корпуса, настилы | Каркасы, ограждения, крепёж | Пружины, уплотнения, упаковка |
| Нормирующий документ | ГОСТ 19903-2015, ГОСТ 19904-90 | ГОСТ 103-2006 | ГОСТ 503-81, ГОСТ 21996-76 |
Горячекатаный лист
Производится прокаткой раскалённой заготовки. Толщина 2-160 мм. Поверхность с окалиной. Основной материал для несущих конструкций, резервуаров, судостроения.
Холоднокатаный лист
Прокатывается при комнатной температуре. Толщина 0,5-3,9 мм. Гладкая поверхность, жёсткие допуски. Применяется в автомобилестроении, производстве бытовой техники, штамповке.
Лист рифлёный
Горячекатаный лист с рельефным рисунком («чечевица», «ромб»). Толщина 2,5-8 мм. Повышенное сцепление поверхности. Настилы, ступени, промышленные полы.
Лист просечно-вытяжной (ПВЛ)
Изготавливается просечкой и вытяжкой. Снижённая масса при высокой жёсткости. Вентилируемые настилы, фильтры, ограждения.
2. Нормативная база: актуальные ГОСТы
Производство, приёмка и контроль качества стального листового проката регламентируются несколькими стандартами. Каждый документ охватывает свой вид продукции или группу параметров.
ГОСТ 19903-2015
Прокат листовой горячекатаный. Определяет сортамент: допустимые размеры по толщине, ширине и длине, предельные отклонения, плоскостность. Основной документ для горячекатаного листа.
ГОСТ 19904-90
Прокат листовой холоднокатаный. Устанавливает сортамент и допуски для листов и рулонов толщиной 0,35-3,9 мм. Регламентирует плоскостность: нормальная (ПН), улучшенная (ПУ), высокая (ПВ).
ГОСТ 14637-89
Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия на листы толщиной 4-160 мм из стали марок Ст0–Ст6 по ГОСТ 380-2005.
ГОСТ 5520-79
Прокат листовой из углеродистой и низколегированной стали для котлов и сосудов, работающих под давлением. Нормирует механические свойства при рабочих температурах от -70 °C до +475 °C.
ГОСТ 8568-77
Листы стальные с ромбическим и чечевичным рифлением. Устанавливает размеры, допуски и требования к рифлению для листов толщиной 2,5-8 мм.
ГОСТ 19281-2014
Прокат из стали повышенной прочности. Охватывает марки типа 09Г2С, 17Г1С, 10ХСНД и другие низколегированные стали. Регламентирует механические свойства, испытания на ударную вязкость.
| ГОСТ | Вид продукции | Толщина, мм | Ключевые марки |
|---|---|---|---|
| ГОСТ 19903-2015 | Лист горячекатаный | 2,0–160 | Ст3, 09Г2С, 10, 20, 40Х |
| ГОСТ 19904-90 | Лист холоднокатаный | 0,35–3,9 | 08кп, 08пс, 10, Ст3 |
| ГОСТ 14637-89 | Лист толстолистовой | 4,0–160 | Ст0–Ст6 |
| ГОСТ 5520-79 | Лист для котлов и сосудов | 4,0–60 | 16К, 18К, 20К, 22К, 09Г2С |
| ГОСТ 19281-2014 | Лист из стали пов. прочности | 4,0–160 | 09Г2С, 17Г1С, 10ХСНД |
| ГОСТ 8568-77 | Лист рифлёный | 2,5–8,0 | Ст3пс, Ст3сп |
3. Виды и классификация листового проката
Листовой прокат классифицируется по нескольким признакам: способу производства, толщине, типу поверхности и назначению. Понимание классификации помогает правильно выбрать тип продукции под конкретную задачу.
По способу производства
| Тип | Сокращение | Толщина, мм | Поверхность | Точность | Типичные марки |
|---|---|---|---|---|---|
| Горячекатаный | ГК / г/к | 2,0–160 | Окалина, шероховатая | Нормальная (Б), повышенная (А) | Ст3, 09Г2С, 20, 40Х, 65Г |
| Холоднокатаный | ХК / х/к | 0,35–3,9 | Гладкая, без окалины | Нормальная (Б), повышенная (А), высокая (В) | 08кп, 08пс, 10, Ст3пс |
| Рифлёный | – | 2,5–8,0 | Рельефный рисунок | По ГОСТ 8568-77 | Ст3пс, Ст3сп |
| Просечно-вытяжной (ПВЛ) | ПВЛ | 2,0–8,0 | Перфорированная, ромбические ячейки | По ТУ | Ст3, 09Г2С |
По толщине (группы)
Тонколистовой
Толщина до 3,9 мм. Преимущественно холоднокатаный. Применяется в автомобилестроении, производстве бытовой техники, вентиляции, кровле.
Среднелистовой
Толщина 4-12 мм. Горячекатаный. Металлоконструкции, рамы, ёмкости, технологическое оборудование.
Толстолистовой
Толщина 12-160 мм. Горячекатаный. Мосты, судовые корпуса, котлы, тяжёлое машиностроение, плиты для изготовления деталей.
По назначению
| Назначение | Марки (примеры) | Характерные свойства | Применение |
|---|---|---|---|
| Конструкционный | Ст3сп, 09Г2С, 17Г1С | Хорошая свариваемость, достаточная прочность | Металлоконструкции, ёмкости, трубопроводы |
| Жаропрочный | 12Х18Н10Т, 20Х23Н18, 15Х5М | Жаростойкость, ползучесть при высоких t° | Котлы, печи, теплообменники |
| Котельный | 20К, 22К, 16ГС, 09Г2С | Работа под давлением, регламент ГОСТ 5520-79 | Котлы, сосуды давления |
| Инструментальный | У8, У10, У12, ХВГ | Высокая твёрдость после ТО | Штампы, ножи, матрицы |
| Быстрорежущий | Р6М5, Р18 | Теплостойкость, износостойкость | Режущий инструмент |
| Автолистовой | 08кп, 08пс, 10пс | Глубокая вытяжка, гладкая поверхность | Кузовные детали, штамповка |
4. Марки стали и материалы
Наиболее распространённая марка. Ст3сп (спокойная сталь обыкновенного качества по ГОСТ 380-2005) – самая ходовая марка для листового проката общего назначения. Обеспечивает хорошую свариваемость, достаточную прочность (σв = 370-480 МПа, σт ≥ 245 МПа) и доступную стоимость. Именно из неё изготавливается большая часть конструкционного листа толщиной 4-20 мм на складах металлоторговых компаний.
Выбор марки стали определяется рабочими условиями: температурой эксплуатации, механическими нагрузками, требованиями к свариваемости и коррозионной стойкости. В таблице ниже приведены наиболее востребованные марки для листового проката.
| Марка | ГОСТ (нормативный документ) | σв, МПа | σт, МПа | Рабочая t°, °C | Свариваемость | Применение |
|---|---|---|---|---|---|---|
| Ст3сп | ГОСТ 380-2005 | 370–490 | 235–255 | –20…+450 | Хорошая | Металлоконструкции, фермы, ёмкости |
| 09Г2С | ГОСТ 19281-2014 | 470–630 | 310–380 | –70…+425 | Хорошая | Сосуды давления, мостостроение, нефтегаз |
| 20 | ГОСТ 1050-2013 | 410–530 | 245–275 | –20…+400 | Хорошая | Котлы, трубные решётки, детали машин |
| 40Х | ГОСТ 4543-2016 | 980–1080 | 785–930 | –30…+400 | Ограниченная | Шестерни, валы, нагруженные детали |
| 65Г | ГОСТ 14959-2016 | 980–1200 | 800–1000 | –40…+200 | Ограниченная | Пружины, рессоры, штампы, бандажи |
| 08кп | ГОСТ 1050-2013 | 275–330 | 195–215 | –10…+350 | Отличная | Глубокая вытяжка, кузовные детали |
| 12Х18Н10Т | ГОСТ 5632-2014 | 510–640 | 196–240 | –196…+600 | Хорошая | Химическая промышленность, пищевое оборудование |
| 20К | ГОСТ 5520-79 | 412–520 | 245–265 | –20…+475 | Хорошая | Котлы, сосуды под давлением |
Если для проекта требуется нержавеющий листовой прокат (марки 12Х18Н10Т, 08Х18Н10, 10Х17Н13М2Т и другие), смотрите раздел лист нержавеющий. Для работы при температурах свыше 500 °C рекомендуется изучить раздел лист стальной жаропрочный.
Расшифровка обозначения марки
Марки углеродистой стали обыкновенного качества обозначаются «Ст» с числом от 0 до 6, которое приблизительно характеризует прочность: чем выше цифра, тем выше содержание углерода и прочность, но ниже пластичность. Буквы в конце: «кп» – кипящая, «пс» – полуспокойная, «сп» – спокойная (степень раскисления). Спокойная сталь более однородна по структуре, лучше подходит для сварных конструкций.
В марках легированных сталей цифры в начале обозначают содержание углерода в сотых долях процента (09Г2С – 0,09% C), а буквы с цифрами после них – легирующие элементы и их содержание: Г – марганец, С – кремний, Х – хром, Н – никель, М – молибден, Ф – ванадий.
5. Типоразмеры и сортамент
Сортамент листового проката определяется ГОСТ 19903-2015 (горячекатаный) и ГОСТ 19904-90 (холоднокатаный). Стандарты устанавливают допустимые толщины, ширины, длины и предельные отклонения. Ниже приведены типичные ходовые типоразмеры горячекатаного листа, которые чаще всего имеются в наличии или под заказ на складах металлоторговых компаний.
Горячекатаный лист: ходовые типоразмеры
| Толщина, мм | Ширина, мм | Длина, мм | Масса листа, кг (прим.) | Масса 1 м², кг |
|---|---|---|---|---|
| 2,0 | 1250 | 2500 | 49,1 | 15,7 |
| 3,0 | 1500 | 6000 | 212,0 | 23,6 |
| 4,0 | 1500 | 6000 | 283,0 | 31,4 |
| 5,0 | 1500 | 6000 | 353,0 | 39,3 |
| 6,0 | 1500 | 6000 | 424,0 | 47,1 |
| 8,0 | 1500 | 6000 | 565,0 | 62,8 |
| 10,0 | 1500 | 6000 | 706,0 | 78,5 |
| 12,0 | 2000 | 6000 | 1131,0 | 94,2 |
| 14,0 | 2000 | 6000 | 1319,0 | 109,9 |
| 16,0 | 2000 | 6000 | 1507,0 | 125,6 |
| 20,0 | 2000 | 6000 | 1884,0 | 157,0 |
| 25,0 | 2000 | 6000 | 2355,0 | 196,3 |
| 30,0 | 2000 | 6000 | 2826,0 | 235,5 |
| 40,0 | 2000 | 6000 | 3768,0 | 314,0 |
| 50,0 | 2000 | 6000 | 4710,0 | 392,5 |
Масса рассчитана по формуле M = L × B × S × 7850 кг/м³. Для нестандартных размеров уточняйте у менеджера.
Холоднокатаный лист: ходовые типоразмеры
| Толщина, мм | Ширина, мм | Длина, мм | Масса листа, кг (прим.) | Масса 1 м², кг |
|---|---|---|---|---|
| 0,5 | 1000 | 2000 | 7,9 | 3,9 |
| 0,7 | 1000 | 2000 | 11,0 | 5,5 |
| 0,8 | 1000 | 2000 | 12,6 | 6,3 |
| 1,0 | 1000 | 2000 | 15,7 | 7,9 |
| 1,2 | 1250 | 2500 | 29,6 | 9,4 |
| 1,5 | 1250 | 2500 | 37,0 | 11,8 |
| 2,0 | 1250 | 2500 | 49,1 | 15,7 |
| 2,5 | 1250 | 2500 | 61,3 | 19,6 |
| 3,0 | 1500 | 3000 | 106,0 | 23,6 |
Предельные отклонения по толщине (ГОСТ 19903-2015)
| Толщина листа, мм | Точность прокатки Б (нормальная), мм | Точность прокатки А (повышенная), мм |
|---|---|---|
| 2,0–3,9 | ±0,20 | ±0,15 |
| 4,0–5,5 | ±0,35 | ±0,25 |
| 6,0–7,5 | ±0,40 | ±0,30 |
| 8,0–10,5 | ±0,45 | ±0,35 |
| 11,0–14,5 | ±0,55 | ±0,40 |
| 15,0–17,5 | ±0,60 | ±0,50 |
| 18,0–25,0 | ±0,70 | ±0,60 |
| 26,0–40,0 | ±0,90 | ±0,70 |
Нестандартные листы по длине и ширине изготавливаются под заказ. Резка в размер по чертежам заказчика выполняется гильотинным, плазменным или газокислородным способом в зависимости от толщины. О подробностях резки и минимальных партиях уточняйте у менеджера.
6. Применение в отраслях
Листовой прокат – один из наиболее широко применяемых видов металла: его используют практически во всех отраслях промышленности и строительства. Ниже перечислены ключевые сферы применения с указанием характерных марок и требований к материалу.
Нефтегазовая промышленность
Резервуары для хранения нефти и нефтепродуктов, трубопроводные узлы, технологические ёмкости. Преимущественно марки 09Г2С, 17Г1С по ГОСТ 19281-2014 – работа при низких температурах. Толщины 8-40 мм. Требуется наличие сертификата и ударная вязкость при –40 °C и ниже.
Энергетика и котлостроение
Корпуса котлов, паровые барабаны, сосуды давления. Марки 20К, 22К по ГОСТ 5520-79, а также 09Г2С. Требования: испытания на разрыв и изгиб, ударная вязкость при рабочей температуре. Толщины 10-60 мм.
Машиностроение
Рамы, кронштейны, корпуса редукторов, бункеры, платформы. Широкий диапазон марок: Ст3сп для общих конструкций, 40Х и 65Г для нагруженных деталей. Часто требуется последующая термообработка (закалка + отпуск).
Строительство и мостостроение
Закладные детали, пластины для монтажных соединений, листовые элементы металлоконструкций, настилы. Марки Ст3сп, 09Г2С. Листы рифлёные для промышленных полов и переходных площадок. Подробнее об уголке и других профилях смотрите в статье уголок стальной: виды и применение.
Химическая и пищевая промышленность
Ёмкости, реакторы, теплообменники, трубопроводные системы. Нержавеющие марки (12Х18Н10Т, 08Х18Н10), для агрессивных сред – легированные стали. При работе в пищевой промышленности – требования к чистоте поверхности и наличию санитарных сертификатов.
Судостроение и транспортное машиностроение
Корпусные конструкции судов, кузова грузовых автомобилей, железнодорожные вагоны. Толстолистовой прокат 10-30 мм из марок Ст3, 09Г2С. Для морских применений – требования к коррозионной стойкости и классификационным документам.
В трубопроводных системах листовой прокат нередко сочетается с другими видами проката: смотрите раздел труба бесшовная и материал бесшовная стальная труба: виды и ГОСТы.
7. Как выбрать лист стальной под задачу
Правильный выбор определяется совокупностью параметров: условиями эксплуатации, требованиями к прочности и сварке, допустимой погрешностью размеров и доступным бюджетом. Ниже приведена методика выбора в четыре шага.
Шаг 1. Определите рабочие условия по температуре и среде
Температура эксплуатации – ключевой фактор при выборе марки. При температурах от –20 °C до +450 °C большинство задач решает Ст3сп. Если объект работает при температурах до –70 °C (Крайний Север, резервуарный парк), необходима марка 09Г2С или аналоги с гарантированной ударной вязкостью при низких температурах. При t° выше +475 °C переходите к жаропрочным маркам (12Х1МФ, 15Х5М и другим) – они представлены в разделе лист стальной жаропрочный. При работе в химически агрессивных средах рассмотрите нержавеющий прокат.
Шаг 2. Определите требуемую прочность и свариваемость
Если конструкция сварная и не испытывает экстремальных нагрузок – выбирайте Ст3сп или 09Г2С. Для деталей с высокими нагрузками (шестерни, пружины, штампы) нужны легированные марки: 40Х, 65Г, ХВГ. Помните, что высоколегированные стали требуют специальных режимов сварки или термообработки. Сталь 08кп оптимальна для изделий с глубокой вытяжкой – кузовные детали, баки, облицовки.
Шаг 3. Выберите точность и качество поверхности
Если геометрические допуски некритичны – подойдёт горячекатаный лист точности «Б» по ГОСТ 19903-2015. Для изделий с окраской или гальваническим покрытием, где важна ровная поверхность, – холоднокатаный лист по ГОСТ 19904-90 (классы качества поверхности I, II или III). Для настилов и полов с антискользящим эффектом – рифлёный лист по ГОСТ 8568-77.
Шаг 4. Подберите типоразмер под конструктив
Исходите из минимального расхода металла: подбирайте стандартный размер листа (кратный 1500×6000 или 2000×6000 мм) так, чтобы количество обрезков было минимальным. Если задача разовая или нестандартная, уточните возможность резки в размер – это снижает трудозатраты на производстве. Арматуру, уголки и другой фасонный прокат для сопряжённых конструкций смотрите в разделе уголок стальной или в статье об арматурной стали: классы и применение.
Совет. Если вы не уверены в выборе марки или толщины – проконсультируйтесь с менеджером. Специалист поможет подобрать оптимальный типоразмер, уточнит наличие сертификатов и рассчитает потребность с учётом раскроя. Это экономит время и снижает риск переплаты за излишки металла.
8. Расчёт веса и количества
Правильный расчёт массы позволяет точно спланировать бюджет закупки, логистику и грузоподъёмность транспорта. Базовая формула одинакова для любого прямоугольного листа.
где:
M – масса листа, кг
L – длина листа, м
B – ширина листа, м
S – толщина листа, м
ρ – плотность стали = 7850 кг/м³
Пример расчёта. Требуется рассчитать массу партии из 20 листов горячекатаного проката 10×1500×6000 мм (марка Ст3сп).
Масса одного листа: 6,0 × 1,5 × 0,010 × 7850 = 706,5 кг
Масса партии из 20 листов: 706,5 × 20 = 14 130 кг (≈ 14,1 т)
Данный объём потребует грузовика грузоподъёмностью не менее 15 т с учётом запаса на обрезь.
Важно: запас на обрезь 3-5%. При раскрое листа по чертежам всегда образуются обрезки. Для прямолинейного раскроя закладывайте запас 3%, для сложных фигурных вырезок – 5-7%. Это позволяет избежать нехватки материала в середине производственного цикла и дополнительных внеплановых заказов.
Масса 1 м² листа различных толщин (справочно)
| Толщина, мм | Масса 1 м², кг | Масса 1 листа 1500×6000 мм, кг | Масса 1 листа 2000×6000 мм, кг |
|---|---|---|---|
| 3 | 23,6 | 212,0 | 283,0 |
| 4 | 31,4 | 282,6 | 376,8 |
| 5 | 39,3 | 353,3 | 471,0 |
| 6 | 47,1 | 423,9 | 565,2 |
| 8 | 62,8 | 565,2 | 753,6 |
| 10 | 78,5 | 706,5 | 942,0 |
| 12 | 94,2 | 847,8 | 1130,4 |
| 16 | 125,6 | 1130,4 | 1507,2 |
| 20 | 157,0 | 1413,0 | 1884,0 |
| 25 | 196,3 | 1766,3 | 2355,0 |
| 30 | 235,5 | 2119,5 | 2826,0 |
| 40 | 314,0 | 2826,0 | 3768,0 |
При заказе крупной партии укажите менеджеру требуемую общую массу в тоннах – это упростит подбор оптимального типоразмера и раскроя. Для нестандартных листов расчёт выполняется индивидуально.
Часто задаваемые вопросы
Чем горячекатаный лист отличается от холоднокатаного?
Горячекатаный лист производится прокаткой при температуре выше 1000 °C, имеет окалину на поверхности, допускает большие отклонения по толщине и ширине. Холоднокатаный прокатывается при комнатной температуре, имеет гладкую поверхность, более жёсткие допуски по геометрии и применяется там, где важны точность размеров и качество поверхности под покраску или гальванику.
Какая марка стали подходит для сварных конструкций общего назначения?
Для сварных конструкций общего назначения наиболее распространена Ст3сп (спокойная) по ГОСТ 380-2005. Она хорошо сваривается всеми способами, доступна в широком диапазоне толщин и обеспечивает достаточную прочность при умеренных нагрузках. При работе при пониженных температурах (ниже –40 °C) рекомендуется марка 09Г2С по ГОСТ 19281-2014.
Как рассчитать массу листа стального?
Масса рассчитывается по формуле: M = L × B × S × ρ, где L – длина (м), B – ширина (м), S – толщина (м), ρ – плотность стали (7850 кг/м³). Например, лист 2000 × 6000 × 10 мм весит: 2 × 6 × 0,01 × 7850 = 942 кг. На практике добавляют 3-5% запаса на обрезь.
Что такое лист рифлёный и где он применяется?
Рифлёный лист – это стальной лист с выступающим рисунком на поверхности (чечевица, ромб), повышающим сцепление с подошвой обуви. Применяется для настилов, площадок, лестниц, ступеней, полов промышленных помещений и кузовов автотранспорта. Изготавливается по ГОСТ 8568-77. Ассортимент рифлёного листа смотрите в разделе лист рифлёный.
В чём разница между листом конструкционным и инструментальным?
Конструкционный лист изготавливается из сталей, предназначенных для несущих деталей и конструкций (Ст3, 09Г2С, 40Х и другие), обеспечивает нужное сочетание прочности и свариваемости. Инструментальный лист производится из сталей с высоким содержанием углерода (У8, У10, У12 и другие), предназначен для изготовления режущего и штампового инструмента, отличается повышенной твёрдостью после термообработки.
Можно ли заказать резку листа в размер?
Да. Большинство металлоторговых компаний предлагают продольно-поперечную резку листа: гильотинную (для тонкого проката до 16 мм), плазменную или газокислородную (для толстых листов). Резка в размер позволяет получить готовые карты по чертежу заказчика и сократить производственные отходы. Детали условий резки и минимального размера уточняйте у менеджера.
