Фасонные изделия в ППУ

Что такое фасонные изделия в ППУ-изоляции

Фасонные изделия в ППУ (пенополиуретановой изоляции) – это фасонные части трубопровода, покрытые слоем жёсткого пенополиуретана и защитной оболочкой. Они используются для изменения направления, разветвления или изменения диаметра трубопровода при сохранении непрерывности тепловой изоляции по всей трассе.

Конструкция таких изделий аналогична прямым трубам в ППУ: стальной несущий элемент, слой ППУ-теплоизоляции и наружная защитная оболочка – как правило, из полиэтилена низкого давления (ПЭ) или стеклопластика. Именно замкнутая изоляционная «скорлупа» отличает фасонные изделия в ППУ от неизолированных аналогов.

Основные виды фасонных изделий

Комплект фасонных частей для изолированного трубопровода включает несколько ключевых типов:

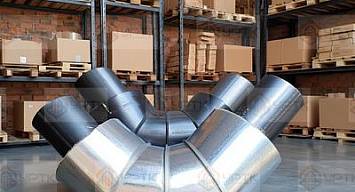

• Отводы (угольники) – для поворота трассы на 15°, 30°, 45°, 60° или 90°
• Тройники – для устройства разветвлений и врезок
• Переходы (редукции) – для соединения труб разных диаметров

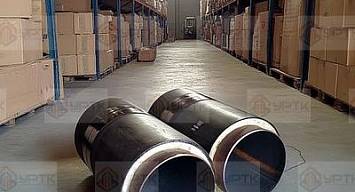

• Заглушки – для концевых участков трубопровода
• Неподвижные опоры – для фиксации трассы на определённых участках
• Компенсаторы – для компенсации температурного удлинения

Точный перечень типоразмеров и конфигураций уточняйте при оформлении заявки – ассортимент формируется под конкретный проект.

Материалы и конструкция

Стандартное исполнение фасонного изделия в ППУ:

Плотность ППУ-изоляции, толщина слоя и тип оболочки подбираются исходя из рабочей температуры теплоносителя и условий прокладки трассы.

Применение в отраслях

Фасонные изделия в ППУ применяются там, где требуется непрерывная тепловая изоляция разветвлённых и поворотных участков трубопровода:

• Системы централизованного теплоснабжения (ЦТ) и горячего водоснабжения (ГВС)
• Промышленные технологические трубопроводы с горячими средами
• Подземные (бесканальные) и надземные тепловые сети
• Нефтяная и газовая промышленность – трубопроводы с обогревом
• Коммунальная инфраструктура и ЖКХ
• Объекты энергетики и электростанции

Как подобрать фасонное изделие под задачу

При выборе фасонных изделий в ППУ следует учитывать несколько ключевых параметров:

• Диаметр трубы – фасонное изделие должно соответствовать диаметру основного трубопровода
• Угол поворота или тип разветвления – определяет вид изделия (отвод, тройник, переход)
• Рабочая температура и давление – влияют на выбор класса ППУ-изоляции и толщину слоя
• Способ прокладки – бесканальная укладка в грунт или надземный монтаж требуют разного исполнения оболочки
• Наличие системы ОДК – если на прямых трубах предусмотрена система оперативного дистанционного контроля, фасонные части также должны оснащаться сигнальными проводниками

Если параметры трассы уже определены в проектной документации, мы рассчитаем комплект фасонных изделий под спецификацию.

Ключевые свойства ППУ-изоляции

Жёсткий пенополиуретан как изоляционный материал обладает рядом характеристик, определяющих долгий ресурс трубопровода:

• Низкий коэффициент теплопроводности – тепловые потери на порядок меньше, чем в традиционных минераловатных конструкциях
• Закрытоячеистая структура – высокая влагостойкость, ППУ не намокает при нарушении оболочки
• Высокая механическая прочность на сжатие – выдерживает нагрузки при засыпке грунтом
• Диапазон рабочих температур – как правило, до +140 °С для стандартных марок ППУ (уточняйте по конкретному изделию)
• Адгезия к стальной поверхности – ППУ формирует единый монолитный слой без зазоров и мостиков холода

Товары раздела поставляются под заказ. Уточняйте наличие, типоразмеры и сроки – подберём под ваш объект.
