1. Что такое клапан обратный 1964нж и чем отличается от аналогов

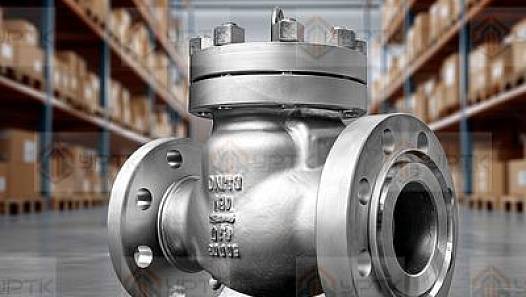

Определение. Клапан обратный 1964нж — трубопроводная арматура поворотного типа с тарельчатым затвором, предназначенная для автоматического предотвращения обратного тока рабочей среды. Корпус и детали проточной части изготавливаются из нержавеющих сталей аустенитного класса, что отражает суффикс «нж» (нержавеющий). Клапан работает без привода: диск (тарель) открывается давлением прямого потока и закрывается под действием собственного веса и обратного давления при снижении или прекращении подачи среды.
Обозначение 1964нж формируется по системе типовых обозначений арматуры: «19» — тип изделия (обратный клапан поворотный), «6» (в старых каталогах — «б») — конструктивное исполнение затвора (одностворчатый диск на оси), «4» — материал уплотнительных поверхностей (металл по металлу), «нж» — нержавеющая сталь корпуса. Поэтому написания 1964нж и 19б4нж в различных источниках обозначают одно и то же изделие: расхождение связано с переходом от буквенного кода «б» (бронза-аналог) к цифровому «6» в более поздних нормативных документах.
В широком семействе обратных клапанов изделие 1964нж занимает нишу среднего и крупного Ду (50-600 мм) с рабочими давлениями до 1,6 МПа. Ниже приведено сравнение с ближайшими конструктивными аналогами.
| Параметр | 1964нж (поворотный) | Подъёмный (19нж16нж) | Шаровой обратный |
|---|---|---|---|
| Принцип работы затвора | Поворот диска на оси | Подъём золотника по направляющей | Подъём шара |
| Типичный диапазон Ду, мм | 50-600 | 15-200 | 15-100 |
| Гидравлическое сопротивление | Низкое | Среднее | Низкое |
| Допустимое направление потока | Горизонталь, вертикаль (вверх) | Горизонталь, вертикаль | Любое |
| Чувствительность к пульсациям | Средняя | Высокая | Низкая |
| Масса при одном Ду | Средняя | Меньше | Меньше |
| Применение | Магистральные трубопроводы, насосные станции | Вспомогательные линии, малый Ду | Технологические линии малого Ду |
Поворотная конструкция обеспечивает низкое гидравлическое сопротивление при полностью открытом диске, что делает клапан 1964нж предпочтительным для магистральных трубопроводов с высокой пропускной способностью. Если задача предполагает меньший диаметр или вертикальный трубопровод с нисходящим потоком, стоит рассмотреть подъёмный обратный клапан.
Поворотный (1964нж)
Тарельчатый диск на оси. Малое гидросопротивление, Ду 50-600 мм. Горизонтальный и вертикальный монтаж (восходящий поток).
Подъёмный (19нж16нж)
Золотник движется строго вертикально. Надёжное уплотнение, но повышенное сопротивление. Диапазон Ду 15-200 мм.
Шаровой обратный
Запорный элемент — шар. Компактность и универсальность направления монтажа. Ду 15-100 мм, вязкие среды.
Двустворчатый (дисковый)
Два полудиска на центральной оси. Минимальная строительная длина, Ду 50-1200 мм. Применяется на магистральных водоводах.
2. Нормативная база
Производство, приёмка и эксплуатация обратных клапанов поворотного типа регулируются несколькими взаимосвязанными стандартами. Ниже перечислены основные из них.
ГОСТ 33257-2015
Арматура трубопроводная. Правила приёмки. Устанавливает объём испытаний и критерии приёмки серийных партий трубопроводной арматуры, в том числе обратных клапанов.
ГОСТ 33259-2015
Фланцы арматуры и присоединительных частей трубопроводов на Ру от 0,1 до 20,0 МПа. Определяет присоединительные размеры фланцев обратных клапанов с Ду 10-4000 мм.
ГОСТ 9698-86
Клапаны обратные. Основные параметры. Устанавливает ряды условных проходов, условных давлений, классификацию по типам затвора и требования к маркировке.
ГОСТ 32569-2013
Трубопроводы технологические стальные. Требования к устройству и эксплуатации на взрывопожароопасных и химически опасных производствах. Регулирует в том числе выбор арматуры по классу давления и среды.
ГОСТ 5762-2002
Арматура трубопроводная промышленная. Клапаны обратные поворотные на Ру от 0,1 до 16,0 МПа. Устанавливает технические требования, строительные длины и присоединительные размеры для поворотных затворов.
Дополнительно производители могут выпускать клапаны по собственным техническим условиям (ТУ), расширяющим диапазон давлений, температур или исполнений относительно базового стандарта. При закупке запрашивайте сертификат соответствия и паспорт изделия с указанием конкретного нормативного документа.
| Стандарт | Область действия | Ключевые параметры |
|---|---|---|
| ГОСТ 5762-2002 | Клапаны обратные поворотные | Ру 0,1-16,0 МПа, строительные длины, присоединение |
| ГОСТ 9698-86 | Все типы обратных клапанов | Ряды Ду, Ру, маркировка |
| ГОСТ 33259-2015 | Фланцевые соединения арматуры | Размеры фланцев Ду 10-4000 мм, Ру до 20 МПа |
| ГОСТ 33257-2015 | Приёмка и испытания | Объём выборки, виды испытаний, критерии годности |
| ГОСТ 32569-2013 | Технологические трубопроводы | Выбор арматуры по классу среды и давлению |
3. Виды и классификация
Поворотный обратный клапан типа 1964нж выпускается в нескольких конструктивных исполнениях, различающихся числом дисков, типом присоединения и конструкцией уплотнения.
По числу запорных дисков
| Тип | Число дисков | Диапазон Ду, мм | Особенности | Типичное применение |
|---|---|---|---|---|
| Одностворчатый | 1 | 50-600 | Простая конструкция, надёжность, низкая строительная длина | Насосные станции, водоснабжение, нефтегаз |
| Двустворчатый (дисковый) | 2 | 50-1200 | Минимальная масса при большом Ду, малое гидросопротивление | Магистральные водоводы, энергетика |
| Многодисковый | 3 и более | 400-2000 | Снижение гидравлического удара при закрытии | Крупные насосные агрегаты, ТЭС, ГЭС |
По типу присоединения
Фланцевое
Основное исполнение для Ду 50-600 мм. Присоединительные фланцы по ГОСТ 33259-2015. Удобно для демонтажа и ревизии арматуры в процессе эксплуатации.
Муфтовое
Применяется для малых диаметров (Ду 15-50 мм). Резьбовое присоединение. Используется в лабораторных и вспомогательных трубопроводах.
Межфланцевое (вафельное)
Укороченный корпус без собственных фланцев — зажимается между фланцами трубопровода. Снижает строительную длину и массу на 30-50%.
По классу давления
Согласно ГОСТ 5762-2002 клапаны делятся по условному давлению: Ру 1,0 МПа, Ру 1,6 МПа, Ру 2,5 МПа, Ру 4,0 МПа. Базовое исполнение 1964нж рассчитано на Ру 1,6 МПа. Для систем с повышенным давлением уточняйте у менеджера наличие исполнений Ру 2,5 и 4,0 МПа.
По климатическому исполнению
Климатическое исполнение регламентируется ГОСТ 15150-69: У (умеренный климат, -40...+60°С окружающей среды), УХЛ (умеренно-холодный, до -60°С), Т (тропический). Для объектов Сибири и Арктики применяют исполнение УХЛ с соответствующими материалами уплотнений.
4. Марки и материалы
Наиболее распространённое исполнение корпуса клапана 1964нж — нержавеющая аустенитная сталь 12Х18Н9ТЛ (литейная). Она обеспечивает достаточную коррозионную стойкость к большинству нейтральных и слабоагрессивных сред, сохраняет прочностные характеристики в диапазоне от -40°С до +450°С и доступна в серийном производстве. Именно эта марка чаще всего фигурирует в сертификатах на клапаны 1964нж, поставляемые на российский рынок.
Материал корпуса выбирается в зависимости от рабочей среды, температуры и требований к коррозионной стойкости. Основные марки, применяемые в производстве клапанов типа 1964нж, приведены в таблице.
| Марка стали | ГОСТ / ОСТ | Рабочая температура, °С | Коррозионная стойкость | Типичное применение |
|---|---|---|---|---|
| 12Х18Н9ТЛ | ГОСТ 977-88 | -40 ... +450 | Высокая (нейтральные и слабоагрессивные среды) | Водоснабжение, ЖКХ, пищевая промышленность, нефтехимия |
| 12Х18Н12М3ТЛ | ГОСТ 977-88 | -60 ... +400 | Повышенная (хлоридсодержащие среды, кислоты) | Химическая промышленность, морские объекты |
| 10Х17Н13М2Т | ГОСТ 5632-2014 | -196 ... +350 | Высокая стойкость к хлоридам и серной кислоте | Целлюлозно-бумажная, нефтехимия, криогеника |
| 20Х25Н20С2Л | ГОСТ 977-88 | до +1100 | Жаростойкость, стойкость к горячим газам | Печная арматура, энергетика высоких температур |
| 15Х1МФЛ | ГОСТ 977-88 | до +570 | Жаропрочность при рабочей температуре пара | Теплоэнергетика, паровые системы ТЭС |
Уплотнительные поверхности (седло и диск) в исполнении «4» (по коду обозначения) выполняются из металла — как правило, наплавка стеллитом или нержавеющей сталью. Это обеспечивает работоспособность в условиях высоких температур, тогда как мягкое уплотнение (фторопласт, резина) применяется в исполнениях для холодных нейтральных сред.
Дополнительно важен материал оси (штока) диска: для агрессивных сред ось изготавливают из сплава 13Х11Н2В2МФ (ЭИ 961) или аналогичных жаропрочных нержавеющих марок. Уточняйте марки оси и уплотнений у менеджера при заказе.
5. Типоразмеры и сортамент
Основной параметр выбора клапана — условный проход Ду (DN). Для поворотных обратных клапанов типа 1964нж стандартный ряд начинается с Ду 50 мм и охватывает диаметры до Ду 600 мм (и более — в специальных исполнениях). Ниже приведены ориентировочные технические параметры наиболее ходовых типоразмеров для исполнения Ру 1,6 МПа с фланцевым присоединением по ГОСТ 33259-2015.
| Ду, мм | Ру, МПа | Строительная длина, мм | Высота в открытом положении, мм | Диаметр фланца (D), мм | Масса, кг (ориент.) |
|---|---|---|---|---|---|
| 50 | 1,6 | 230 | 220 | 160 | 9 |
| 65 | 1,6 | 290 | 260 | 180 | 13 |
| 80 | 1,6 | 310 | 290 | 195 | 17 |
| 100 | 1,6 | 350 | 340 | 215 | 25 |
| 125 | 1,6 | 400 | 390 | 245 | 34 |
| 150 | 1,6 | 480 | 450 | 280 | 50 |
| 200 | 1,6 | 600 | 560 | 335 | 90 |
| 250 | 1,6 | 730 | 670 | 405 | 145 |
| 300 | 1,6 | 850 | 790 | 460 | 215 |
| 400 | 1,6 | 1100 | 1020 | 580 | 420 |
| 500 | 1,6 | 1350 | 1270 | 710 | 730 |
| 600 | 1,6 | 1600 | 1510 | 840 | 1100 |
Важно. Приведённые данные носят ориентировочный характер. Конкретные строительные длины, присоединительные размеры и масса зависят от завода-изготовителя и редакции применяемых ТУ. Точные значения уточняйте по паспорту конкретного изделия или у менеджера УРТК.
При проектировании трубопровода необходимо учитывать не только строительную длину клапана, но и высоту в открытом положении: диск поворотного клапана поднимается в полость корпуса, поэтому вертикальный габарит изделия при открытии увеличивается. Это особенно критично при монтаже в закрытых технических помещениях.
Для нестандартных Ду, давлений выше 1,6 МПа или специального климатического исполнения (например, арктического) — уточняйте наличие и сроки у менеджера. Большинство типоразмеров Ду 50-300 мм поставляется в наличии или под заказ со склада производителя.
6. Применение в отраслях
Поворотный обратный клапан 1964нж применяется везде, где требуется защита насосного или технологического оборудования от обратного тока среды. Нержавеющий корпус и металлическое уплотнение определяют широкий охват рабочих сред — от воды и нефтепродуктов до агрессивных химических растворов.
Нефтегазовая отрасль
Защита насосных агрегатов на нефтепроводах и газопроводах. Предотвращение обратного тока нефти и газового конденсата при остановке перекачки. Ду 100-600 мм, среды с содержанием сероводорода требуют специального исполнения корпуса.
Теплоэнергетика
Установка на подающих и обратных линиях теплосетей, на питательных трубопроводах котельных. Высокотемпературные марки корпуса (15Х1МФЛ) при давлении пара выше 4 МПа. Ду 150-600 мм.
Водоснабжение и ЖКХ
Защита насосов водоподъёмных и водораспределительных станций. Предотвращение опустошения трубопровода при аварийном отключении насоса. Ду 100-400 мм, среда — питьевая или техническая вода, Ру 1,0-1,6 МПа.
Химическая промышленность
Трубопроводы кислот, щелочей, растворителей. Марки 12Х18Н12М3ТЛ и 10Х17Н13М2Т для хлорсодержащих и сернокислотных сред. Требуется подбор уплотнений, стойких к конкретному реагенту.
Машиностроение
Гидравлические и пневматические системы стендовых испытательных установок, линии подачи СОЖ, маслопроводы прокатного оборудования. Ду 50-200 мм, среды — масло, эмульсия, воздух.
Целлюлозно-бумажная и горнодобывающая
Пульпопроводы, трубопроводы суспензий с абразивными частицами. Износостойкое исполнение диска и седла. Ду 200-600 мм. Специальные марки корпуса по ТУ производителя.
Для систем водоснабжения и ЖКХ с требованием санитарно-эпидемиологического заключения применяют исполнения с пищевой нержавеющей сталью и сертификатом соответствия СанПиН. Для объектов нефтегазовой отрасли необходимо наличие разрешения Ростехнадзора (ПАЗТ, ПБ 03-585-03). Уточняйте наличие необходимых сертификатов при размещении заказа.
Если для конкретного объекта Ду меньше 50 мм или требуется монтаж на нисходящем вертикальном трубопроводе, рассмотрите альтернативу — клапан обратный подъёмный. Для установки в системах с частыми пульсациями давления и малым Ду предпочтительнее шаровой обратный клапан.
7. Как выбрать клапан обратный 1964нж под задачу
Подбор поворотного обратного клапана выполняется последовательно по четырём ключевым параметрам. Пропуск любого из шагов может привести к преждевременному выходу изделия из строя или несоответствию требованиям безопасности объекта.
Шаг 1. Определить условное давление (Ру)
Рабочее давление в трубопроводе должно быть не выше паспортного условного давления клапана. Базовое исполнение 1964нж рассчитано на Ру 1,6 МПа. Для систем с давлением до 2,5 МПа и до 4,0 МПа существуют специальные исполнения — уточняйте их наличие отдельно. При выборе закладывайте запас: рабочее давление должно составлять не более 80% от Ру изделия, если система склонна к гидравлическим ударам.
Шаг 2. Определить рабочую температуру среды
Температура рабочей среды определяет марку стали корпуса и материал уплотнений. Для воды и нейтральных жидкостей при температуре до +200°С достаточно базовой марки 12Х18Н9ТЛ. Для пара выше +400°С требуется жаропрочная марка (15Х1МФЛ). Для криогенных сред (до -196°С) применяют аустенитные стали с низкотемпературной ударной вязкостью. Материал уплотнений (фторопласт, паронит, металлическая наплавка) выбирается исходя из рабочей температуры и химического состава среды.
Шаг 3. Выбрать условный проход (Ду)
Ду клапана должен соответствовать внутреннему диаметру трубопровода. При этом нужно проверить, что скорость потока среды через сечение клапана не превышает допустимой: для воды обычно 1,5-3,0 м/с, для пара и газа — до 15-40 м/с (точные значения по паспорту). Уменьшение Ду клапана относительно трубопровода допустимо только при техническом обосновании гидравлического расчёта.
Шаг 4. Выбрать тип присоединения и климатическое исполнение
Для диаметров Ду 50-600 мм стандартно применяют фланцевое присоединение по ГОСТ 33259-2015. Климатическое исполнение выбирается по минимальной температуре окружающей среды: У (-40°С), УХЛ (-60°С). Для объектов Урала, Сибири и Дальнего Востока рекомендуется исполнение УХЛ даже при наружных трубопроводах с периодическим остановом.
Рекомендация. Если параметры системы находятся на границе между двумя классами давления или марками стали, не принимайте решение только по таблицам. Обратитесь к менеджеру УРТК: специалист поможет подобрать исполнение по реальным условиям эксплуатации и уточнит наличие на складе или сроки поставки под заказ.
8. Расчёт веса и количества
При комплектации объекта арматурой важно заранее рассчитать суммарную массу изделий для проектирования несущих конструкций и логистики доставки. Масса поворотного обратного клапана зависит от Ду, класса давления и конструктивного исполнения корпуса.
Ориентировочная формула для фланцевого клапана
Пример расчёта. Клапан 1964нж, Ду 200 мм, Ру 1,6 МПа, исполнение нержавеющее (K = 16).
M ≈ 16 × (200 / 100)² × 1,6 = 16 × 4 × 1,6 = 102 кг.
Справочная таблица типоразмеров даёт для этого типоразмера ~90 кг. Расхождение связано с тем, что K подбирается для конкретного производителя. Формула позволяет получить приблизительную оценку для предварительного расчёта нагрузки на несущую конструкцию; точную массу берите из паспорта изделия.
Запас на монтаж. При заказе комплекта арматуры закладывайте запас 3-5% по количеству позиций. Он компенсирует возможные отбраковки при входном контроле, механические повреждения при транспортировке и дополнительные потребности при пусконаладочных работах.
Расчёт суммарной нагрузки на трубопровод
Суммарная нагрузка на несущую конструкцию трубопровода от массы арматуры рассчитывается как сумма масс всех клапанов, задвижек и фланцевых соединений на участке. Для поворотного обратного клапана Ду 300 мм массой 215 кг необходимо предусмотреть отдельную опору непосредственно под корпусом изделия или на расстоянии не более 500 мм от фланца — в соответствии с требованиями ГОСТ 32569-2013 для технологических трубопроводов.
Для полного каталога поворотных обратных клапанов с актуальными ценами и наличием на складе — смотрите раздел клапан обратный поворотный. Смежные позиции — в разделах обратные клапаны и запорные клапаны.
Часто задаваемые вопросы
Чем клапан 1964нж отличается от клапана 19б4нж?
Обозначения 1964нж и 19б4нж относятся к одному типу изделия — поворотному обратному клапану с корпусом из нержавеющей стали. Разница в написании обусловлена разными системами буквенно-цифрового кодирования: «б» в старой заводской маркировке и «6» в современной цифровой обозначают одно и то же конструктивное исполнение. При заказе уточняйте у менеджера фактическое исполнение по чертежу или паспорту.
Какое максимальное рабочее давление выдерживает клапан 1964нж?
Стандартные исполнения рассчитаны на условное давление Ру 1,6 МПа (16 кгс/см²). Для отдельных типоразмеров и по специальным ТУ выпускаются версии на Ру 2,5 МПа и Ру 4,0 МПа. Точный диапазон давлений указывается в паспорте изделия.
При какой температуре среды допускается эксплуатация клапана 1964нж?
Базовые исполнения на корпусе из стали 12Х18Н9ТЛ или аналогичных нержавеющих марок работают в диапазоне от -40°С до +300°С. Криогенные версии допускают температуры до -196°С. Высокотемпературные исполнения из жаропрочных сталей рассчитаны до +600°С. Конкретный диапазон определяется маркой корпуса и уплотнений — уточняйте по паспорту изделия.
Как правильно выбрать типоразмер клапана обратного поворотного?
Выбор ведётся последовательно по четырём параметрам: условное давление рабочей среды (Ру) определяет класс давления изделия; рабочая температура среды определяет марку стали корпуса и уплотнений; условный проход (Ду) выбирается по диаметру трубопровода и допустимой скорости потока; тип присоединения — фланцевое или муфтовое. Подробная методика изложена в разделе «Как выбрать» выше.
Можно ли устанавливать клапан 1964нж на вертикальном трубопроводе?
Поворотный обратный клапан проектируется прежде всего для горизонтальной установки. На вертикальных трубопроводах с восходящим потоком среды монтаж допустим, однако необходимо проверять конкретное исполнение по паспорту изделия: ряд моделей имеет ограничения по направлению потока. Для вертикальных линий с нисходящим потоком предпочтительнее использовать подъёмные обратные клапаны.
Нужна ли регулярная ревизия клапана 1964нж в процессе эксплуатации?
Да. Периодичность технического обслуживания определяется регламентом объекта и паспортом изделия. Как правило, ревизия проводится не реже одного раза в год или после каждого гидравлического удара, сопровождавшегося аномальным шумом в районе клапана. При ревизии проверяют целостность седла, диска и оси, состояние уплотнений и отсутствие заеданий затвора.
