Содержание
1. Что такое стальной канат и чем отличается от аналогов
Определение. Стальной канат — гибкое тяговое и несущее изделие, состоящее из стальных проволок, свитых в пряди, а пряди — вокруг сердечника. Конструкция обеспечивает сочетание высокой разрывной нагрузки, гибкости и сопротивления усталостным нагрузкам при многократных перегибах.
История стального каната насчитывает более 180 лет: в 1834 году горный инженер Вильгельм Альберт применил витые проволочные пряди для шахтных подъёмников вместо пеньковых верёвок. С тех пор конструкция принципиально не изменилась, однако качество исходной проволоки, точность свивки и разнообразие специальных исполнений расширились многократно. Сегодня канаты производятся по более чем двадцати российским ГОСТам под конкретные условия эксплуатации.
При выборе несущего и тягового изделия нередко сравнивают стальной канат с цепью и синтетическим стропом. Ниже приведено сравнение по ключевым характеристикам.
| Параметр | Стальной канат | Металлическая цепь | Синтетический строп |
|---|---|---|---|
| Разрывная нагрузка при малом сечении | Высокая | Высокая | Средняя |
| Масса на единицу длины | Средняя | Высокая | Низкая |
| Гибкость и удобство намотки | Высокая | Ограниченная | Очень высокая |
| Стойкость к истиранию об острые кромки | Высокая | Высокая | Низкая |
| Работа при высоких температурах (>100 °С) | Хорошая (с МС-сердечником) | Хорошая | Недопустима |
| Визуальный контроль износа | Возможен (обрывы проволок) | Возможен (удлинение звеньев) | Затруднён |
| Типичная область применения | Подъём грузов, оттяжки, буксировка | Такелаж, якорные системы | Складской такелаж, мягкие грузы |
Смежные такелажные изделия представлены в разделе каталога такелаж, где также можно найти тросы стальные и цепи металлические.
2. Нормативная база: ГОСТы и стандарты
Производство, приёмка и контроль качества стальных канатов в России регламентированы рядом государственных стандартов. Каждый документ охватывает конкретную конструкцию или область применения. Ниже перечислены основные действующие стандарты.
ГОСТ 2688-80
Канат двойной свивки типа ЛК-Р конструкции 6×19 с органическим сердечником. Наиболее распространённый стандарт для грузоподъёмных механизмов общего назначения. Устанавливает размерный ряд диаметров 4,8-56,0 мм и нормы разрывной нагрузки.
ГОСТ 3069-80
Канат двойной свивки типа ТК конструкции 6×7 с органическим сердечником. Применяется преимущественно в растяжках, оттяжках и стационарных несущих системах, где требуется повышенная жёсткость и устойчивость к раскручиванию.
ГОСТ 7668-80
Канат двойной свивки типа ЛК-О конструкции 6×36 с органическим сердечником. Предназначен для работы на многослойной навивке (буровые установки, глубокие шахтные подъёмники), обладает повышенной усталостной прочностью.
ГОСТ 3077-80
Канат двойной свивки типа ЛК-З конструкции 6×25 с органическим сердечником. Широко используется в горнодобывающей промышленности и строительных кранах благодаря хорошему балансу гибкости и несущей способности.
ГОСТ 14954-80
Канат одинарной свивки (спиральный) типа ТК. Применяется в качестве несущих тросов подвесных дорог, оттяжек антенных мачт и других стационарных конструкций, где важна минимальная деформация под нагрузкой.
Помимо перечисленных стандартов, существуют специализированные ГОСТы на морские канаты (ГОСТ 3083-80), на канаты для подъёма людей (ГОСТ 7669-80), на нераскручивающиеся исполнения и ряд других. Если задача не укладывается в рамки перечисленных стандартов, точный применимый ГОСТ уточняйте у менеджера.
| ГОСТ | Тип свивки | Конструкция | Сердечник | Основное применение |
|---|---|---|---|---|
| ГОСТ 2688-80 | Двойная ЛК-Р | 6×19 | ОС | Грузоподъёмные краны, лебёдки |
| ГОСТ 3069-80 | Двойная ТК | 6×7 | ОС | Растяжки, оттяжки, стационарные несущие |
| ГОСТ 7668-80 | Двойная ЛК-О | 6×36 | ОС | Буровые установки, шахтные подъёмники |
| ГОСТ 3077-80 | Двойная ЛК-З | 6×25 | ОС | Строительные краны, горнодобыча |
| ГОСТ 14954-80 | Одинарная ТК | Спираль | - | Мачты, подвесные дороги, оттяжки |
| ГОСТ 7669-80 | Двойная ЛК-РО | 6×36+1 | ОС/МС | Подъём людей, лифты |
3. Виды и классификация
Стальные канаты классифицируются по нескольким независимым признакам: способу свивки проволок в прядях, направлению свивки, конструкции сердечника, степени крутимости и покрытию поверхности проволок. Понимание классификации позволяет точно подобрать изделие под конкретные условия работы.
По типу свивки проволок в прядях
ТК (точечный контакт)
Проволоки разных слоёв соприкасаются в точках. Конструкция жёсткая, хорошо держит форму, применяется в оттяжках и стационарных растяжках. Пример: ГОСТ 3069-80, конструкция 6×7.
ЛК (линейный контакт)
Проволоки соседних слоёв контактируют по линии, что снижает удельное давление и повышает усталостную долговечность. Наиболее распространённый тип для грузоподъёмных применений. Подтипы: ЛК-Р, ЛК-О, ЛК-З, ЛК-РО.
ТЛК (точечно-линейный контакт)
Комбинированный контакт между проволоками разных слоёв. Сочетает свойства ТК и ЛК, применяется в нагруженных системах с многослойной навивкой.
Одинарная (спиральная) свивка
Проволоки свиты непосредственно вокруг центральной проволоки без образования отдельных прядей. Минимальная деформация под натяжением. Применяется в стационарных несущих тросах (ГОСТ 14954-80).
По направлению свивки
Различают одностороннюю свивку (направление свивки проволок в прядях совпадает с направлением свивки прядей в канате) и крестовую свивку (направления противоположны). Крестовая свивка обеспечивает меньшее склонение к раскручиванию и большую устойчивость формы, но несколько снижает гибкость. Односторонняя свивка даёт более высокую усталостную прочность при перегибе.
По конструкции сердечника
| Обозначение | Материал сердечника | Характеристика | Рабочая температура |
|---|---|---|---|
| ОС | Органическое волокно (пенька, сизаль, синтетика) | Удерживает смазку, высокая гибкость | До +60 °С (кратковременно до +100 °С) |
| МС | Металлический (стальной сердечник) | Высокая поперечная жёсткость, стойкость к сплющиванию | До +300 °С |
| ИВС | Независимый витой стальной сердечник | Максимальная нагрузочная способность, для многослойной навивки | До +300 °С |
| СС | Синтетический сердечник (полиамид и др.) | Лёгкость, стойкость к влаге, без смазки | Определяется маркой полимера |
По степени крутимости
Канаты делятся на крутящиеся (обычные) и малокрутящиеся (нераскручивающиеся). Малокрутящиеся конструкции (многопрядные, обозначение НР или МК в маркировке) применяются в системах с одиночной точкой подвеса: монтажные мачты, вертолётные грузовые операции, лифтовые системы с одиночным канатом.
4. Марки проволоки и материалы
Наиболее распространённая марка. Проволока марки В (высококачественная) с цинковым покрытием по группе С (для средних агрессивных условий) — стандартный выбор для грузоподъёмных механизмов общего назначения в закрытых и полуоткрытых помещениях. Это исполнение охватывает большинство промышленных применений при умеренной влажности и нормальных нагрузках.
Качество и свойства каната в значительной мере определяются маркой исходной проволоки. Российские стандарты выделяют несколько категорий по прочности и типу поверхности.
| Марка проволоки | Характеристика | Покрытие | Типичная область применения | Рабочая среда |
|---|---|---|---|---|
| В | Высококачественная стальная проволока повышенной прочности | Без покрытия или цинк группы С | Краны, лебёдки общего назначения | Умеренная влажность |
| ВК | Высококачественная с увеличенным цинковым покрытием | Цинк группы Ж (жёсткие условия) | Портовые краны, морские объекты | Морской воздух, повышенная влажность |
| ВО | Высококачественная оцинкованная (лёгкие условия) | Цинк группы ОЖ (особо жёсткие) | Подводные конструкции, буровые суда | Погружение в воду, морская вода |
| I | Первый класс, стандартная прочность | Без покрытия | Растяжки, оттяжки, стропы вспомогательные | Закрытые помещения, низкая влажность |
| II | Второй класс, пониженная прочность | Без покрытия | Временные строповочные операции | Закрытые помещения |
Помимо марки проволоки, на эксплуатационные свойства влияет смазка сердечника и поверхности прядей. Стандартными смазочными материалами служат канатная мазь (тип А и Б по ГОСТ 15150) и синтетические аналоги. Тип и количество смазки оговариваются в нормативной документации на конкретный канат.
Для строповочных операций совместно с канатами применяется широкий ассортимент вспомогательных изделий. Смотрите также раздел такелаж и проволока стальная как исходное сырьё для канатного производства.
5. Типоразмеры и сортамент
Размерный ряд канатов охватывает диаметры от 4,5 мм до 120 мм и более. Для каждого диаметра и конструкции ГОСТ нормирует разрывную нагрузку, разрывное усилие каната в целом, линейную плотность (массу погонного метра) и допустимые отклонения по диаметру. Ниже приведены ориентировочные данные для наиболее востребованных позиций по ГОСТ 2688-80 (конструкция ЛК-Р 6×19, органический сердечник, группа прочности проволоки 1570 МПа).
| Диаметр каната, мм | Диаметр проволоки, мм | Масса 1 м, кг | Разрывная нагрузка каната (не менее), кН | Число проволок |
|---|---|---|---|---|
| 6,2 | 0,4 | 0,158 | 15,5 | 114 |
| 8,3 | 0,55 | 0,287 | 29,3 | 114 |
| 11,0 | 0,7 | 0,476 | 49,8 | 114 |
| 13,0 | 0,85 | 0,686 | 71,3 | 114 |
| 15,5 | 1,0 | 0,952 | 99,3 | 114 |
| 18,0 | 1,2 | 1,37 | 142,0 | 114 |
| 21,5 | 1,4 | 1,86 | 193,0 | 114 |
| 25,0 | 1,6 | 2,44 | 254,0 | 114 |
| 28,0 | 1,8 | 3,09 | 322,0 | 114 |
| 33,0 | 2,1 | 4,19 | 432,0 | 114 |
| 39,0 | 2,5 | 5,95 | 615,0 | 114 |
| 47,5 | 3,0 | 8,53 | 880,0 | 114 |
| 56,0 | 3,6 | 12,10 | 1240,0 | 114 |
Внимание. Значения в таблице приведены как ориентировочные для иллюстрации сортамента. Точные нормативные значения разрывной нагрузки для конкретного диаметра и группы прочности проволоки следует брать из актуальной редакции соответствующего ГОСТа или из сертификата на партию. Данные могут отличаться в зависимости от конструкции каната и марки проволоки.

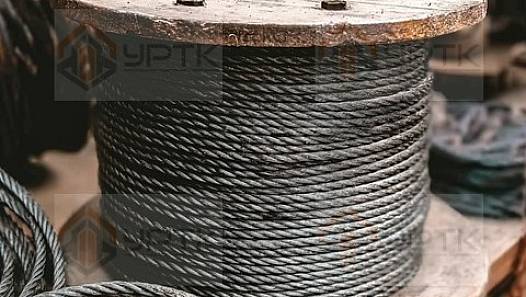

Канаты поставляются на деревянных или металлических барабанах, стандартная длина намотки зависит от диаметра и оговаривается при заказе. Для канатов малых диаметров (до 14 мм) возможна поставка бухтами. Наличие конкретных позиций на складе и возможность нарезки мерных отрезков уточняйте у менеджера.
6. Применение в отраслях
Стальные канаты задействованы практически во всех секторах тяжёлой промышленности, строительства и транспорта. Требования к конструкции, диаметру и классу проволоки существенно различаются в зависимости от отраслевой специфики.
Нефтегаз и бурение
Буровые канаты для бурильных установок (конструкция 6×7 или 6×19), талевые системы скважинных подъёмников, швартовные канаты нефтяных платформ. Требования: высокая усталостная прочность при многослойной навивке, стойкость к морской и буровой воде, цинковое покрытие группы Ж или ОЖ.
Строительство и монтаж
Грузовые канаты башенных и мостовых кранов (ГОСТ 2688-80, конструкция 6×19 ЛК-Р), монтажные оттяжки при установке конструкций, стяжные системы опалубки. Наиболее востребованный диаметр в строительстве: 11,0-28,0 мм.
Машиностроение и горнодобыча
Шахтные подъёмники (конструкция 6×36 ЛК-О, ГОСТ 7668-80), канатные дороги, механизмы перемещения металлорежущих станков и обрабатывающих центров. Повышенные требования к числу перегибов до разрушения и равномерности геометрии по длине.
Энергетика
Несущие и грозозащитные тросы воздушных линий электропередачи, монтажные канаты для подъёма трансформаторного оборудования, стальные оттяжки антенных мачт и опор связи. Для ЛЭП применяются стальные канаты по ГОСТ 3063-80 с ОЦ-покрытием.
Химическая промышленность
Подъёмные механизмы в цехах с агрессивными парами и жидкостями. Применяются канаты из нержавеющей или кислотостойкой проволоки, а также изделия с повышенным цинковым покрытием. Необходима дополнительная проверка совместимости смазки с рабочей средой.
Транспорт и портовое хозяйство
Швартовные канаты, буксирные тросы, грузовые стрелы судовых кранов. Жёсткие требования по стойкости к морской коррозии диктуют применение марки ВО или ВК с увеличенным цинковым покрытием, нередко в сочетании с металлическим сердечником (МС).
В сферах, где наряду с тяговыми изделиями требуются сетчатые ограждающие конструкции, обратите внимание на раздел сетка стальная. Для производства собственных сварных и плетёных изделий нередко используется проволока стальная.
7. Как выбрать канат под задачу
Подбор стального каната включает последовательный анализ четырёх групп параметров. Пропуск любого шага может привести к либо к выбору неоправданно дорогого изделия, либо к преждевременному выходу из строя.
Шаг 1. Определите расчётную нагрузку и коэффициент запаса
Исходная точка — максимальная рабочая нагрузка на канат (статическая плюс динамическая составляющая). К расчётной нагрузке применяется нормативный коэффициент запаса прочности, который зависит от назначения и режима работы механизма. Для грузоподъёмных кранов общего назначения он составляет не менее 5,0-5,6 (согласно требованиям ПБ 10-382-00 и ГОСТ Р 54778). Для подъёма людей (лифты, шахтные клети) — не менее 9,0-10,0. Расчётное значение разрывной нагрузки каната определяется как произведение рабочей нагрузки на коэффициент запаса.
Шаг 2. Оцените условия эксплуатации
Условия эксплуатации определяют марку проволоки и тип покрытия:
- Закрытое сухое помещение, нормальный режим нагрузок: проволока I или II, без покрытия
- Открытая площадка, умеренная влажность: проволока В, цинк группы С
- Морской климат, постоянный контакт с влагой: проволока ВК, цинк группы Ж
- Погружение в воду, химически активная среда: проволока ВО, цинк группы ОЖ
- Температура свыше 100 °С: металлический сердечник (МС), уточняйте допустимый класс стали
Шаг 3. Выберите конструкцию и тип свивки
Гибкость каната обратно пропорциональна диаметру проволок в прядях. Чем больше число проволок при том же диаметре каната, тем канат гибче. Для работы на блоках и барабанах с малым радиусом огибания выбирают конструкцию 6×36 или 8×19; для стационарных растяжек достаточно 6×7 или спиральной конструкции. Нераскручивающееся исполнение обязательно при работе с одиночной точкой подвеса без фиксации конца.
Шаг 4. Подберите диаметр из сортамента
Зная минимальную разрывную нагрузку, из таблицы сортамента по соответствующему ГОСТу выбирают ближайший диаметр, обеспечивающий нужное значение. Дополнительно проверяют соответствие минимального радиуса огибания на блоке (не менее 16-20 диаметров каната в зависимости от режима работы механизма).
Если параметры задачи вызывают сомнения — опишите условия эксплуатации, грузоподъёмность механизма и режим работы менеджеру. По совокупности данных будет предложена подходящая конструкция с актуальным сертификатом соответствия. Это занимает не более одного рабочего дня.
8. Расчёт массы и разрывной нагрузки
При заказе каната нередко требуется рассчитать общую массу партии или проверить соответствие разрывной нагрузки нормативному значению. Для этого используют формулы, приведённые в соответствующих ГОСТах.
Формула линейной плотности (масса 1 погонного метра)
Пример расчёта. Требуется определить массу бухты каната ГОСТ 2688-80 диаметром 18,0 мм длиной 200 м.
m = 0,0394 × 18² = 0,0394 × 324 = 12,77 кг/100 м
Масса 200 м: 12,77 × 2 = 25,5 кг
Фактическое значение по ГОСТ 2688-80 для диаметра 18,0 мм составляет около 1,37 кг/м (137 кг/100 м) — используйте табличные значения из актуальной редакции стандарта как более точные. Формульный расчёт даёт приближённую оценку на стадии проектирования.
Запас на обрезь и монтаж. При расчёте общего количества каната для объекта прибавляйте не менее 3-5% к расчётной длине. Это покрывает концевые заделки (зажимы, коуши, клиновые втулки), технологические обрезы при монтаже и возможные замены повреждённых участков в процессе эксплуатации. На сложных объектах с большим числом ветвей запас увеличивают до 7-8%.
Проверка разрывной нагрузки
Нормативная разрывная нагрузка каната в целом (F) приводится в таблицах соответствующего ГОСТа в кН или тс. Фактическую разрывную нагрузку определяют испытанием на разрывной машине. В сертификате качества на партию указывают результаты испытаний образцов, что позволяет сопоставить их с нормативными значениями. При приёмке партии следует проверять наличие сертификата, соответствие маркировки барабана (бухты) и фактического диаметра документу.
При работе с нержавеющими и специальными сталями обратите внимание на раздел проволока нержавеющая — из неё изготавливаются канаты для химической промышленности и пищевых производств.
Часто задаваемые вопросы
Чем стальной канат отличается от стального троса?
Технически оба изделия представляют собой витую конструкцию из стальных проволок, однако в отраслевой практике термин «канат» закреплён за изделиями, нормируемыми по ГОСТ серии 2688, 3069, 7668 и другим специализированным стандартам. Термин «трос» чаще используется в морской и монтажной документации. По конструкции и свойствам различие несущественно — оба наименования описывают одно изделие. Подробнее смотрите в разделе тросы стальные.
Какую марку проволоки выбрать: В или ВК?
Марка В (высококачественная оцинкованная проволока) применяется в условиях умеренной влажности и обычных нагрузок. Марка ВК (высококачественная с повышенным покрытием) предназначена для работы в агрессивных средах: морской воздух, химические производства, открытые высотные конструкции. Если условия эксплуатации включают постоянный контакт с влагой или химически активной средой, рекомендуется ВК.
Как правильно рассчитать необходимую разрывную нагрузку?
Разрывная нагрузка подбирается с коэффициентом запаса, который зависит от назначения: для грузоподъёмных механизмов общего назначения - не менее 5,0-5,6, для подъёма людей - не менее 9,0-10,0 (согласно требованиям ПБ 10-382-00 и ГОСТ Р 54778). Расчётная нагрузка умножается на выбранный коэффициент запаса, полученное значение сравнивается с таблицей разрывных нагрузок соответствующего ГОСТа. По конкретным условиям эксплуатации рекомендуется проконсультироваться с инженером или менеджером поставщика.
Что такое органический сердечник и когда он лучше металлического?
Органический сердечник (ОС) изготавливается из пеньки, сизаля или синтетического волокна. Он удерживает смазку внутри каната, обеспечивая длительную защиту от коррозии, и придаёт конструкции гибкость. Металлический сердечник (МС или ИВС) применяется при высоких нагрузках, повышенных температурах (свыше 100 °С) и там, где необходима максимальная поперечная устойчивость. Для стандартных грузоподъёмных и тяговых операций органический сердечник предпочтителен из-за лучшей гибкости и меньшей массы.
Как хранить стальные канаты, чтобы избежать преждевременной коррозии?
Канаты хранятся на деревянных или металлических барабанах в горизонтальном положении в сухих закрытых помещениях. Не допускается контакт с кислотами, щелочами и другими агрессивными веществами. Перед длительным хранением (более 6 месяцев) поверхность каната обрабатывается консервирующей смазкой. Минимальный радиус намотки на барабан указывается в сопроводительной документации и не должен быть меньше нормативного для данного диаметра.
Возможна ли поставка нестандартной длины или порезка на отрезки?
Да, стальные канаты поставляются как стандартными бухтами и барабанами, так и мерными отрезками нужной длины. Точную возможность порезки и минимальную длину отреза уточняйте у менеджера - условия зависят от диаметра, конструкции и наличия на складе.
