ГОСТ 2319-81 «Цепи круглозвенные грузовые и тяговые нормальной прочности» задаёт единый сортамент калибров, шагов и допусков нормальной прочности; сам документ отменён, но ряд остался рабочим ориентиром отрасли, и размеры с нагрузками в этом разделе даны именно по нему. Для типа А калибром 5–18 мм выпуск идёт по ТУ 12.0173856.015-88, и нормы разрушающей нагрузки в этих ТУ примерно на 10 % выше табличных значений старого стандарта. Для остальных калибров геометрию ряда изготовители сохраняют, а выпуск оформляют собственными ТУ.
Тип А – короткозвенные цепи с шагом около трёх калибров, тип В – длиннозвенные с шагом около 3,5 калибра. Короткое звено проходит по звёздочке и держит точную геометрию под зуб, длинное даёт больше метров цепи на тот же вес и легче огибает крупный радиус там, где звёздочки нет.
Исполнение 1 – калиброванное: после сварки и термообработки цепь растягивают контрольной нагрузкой, из-за чего шаг ложится в узкий допуск, а сама цепь получает право не проходить отдельное испытание пробной нагрузкой, если калибровочная нагрузка была не ниже пробной. Исполнение 2 – некалиброванное, шаг держится в более широком справочном допуске, зато цепь дешевле там, где движения по звёздочке нет. Номер исполнения ставят клеймом изготовителя на звене: до 2 м длины – одно клеймо, от 2 до 10 м – с обоих концов и посередине, свыше 10 м – через каждые 3 м.
Стандартная длина поставки – 50 м для калибров до 8 мм и 25 м от 9 мм и выше, другая длина оговаривается отдельно при заказе.
Внутри ряда сортамент разложен по двум типам и двум исполнениям: короткое калиброванное звено – в разделе цепей А1, короткое некалиброванное – в разделе цепей А2, длинное калиброванное – в разделе цепей В1, длинное некалиброванное – в разделе цепей В2. Выбор между 1 и 2 решает узел: цепь идёт по звёздочке или блоку – нужен точный шаг исполнения 1, цепь висит или тянет груз без блока – хватит исполнения 2 дешевле.
| Обозначение | Калибр, мм | Шаг, мм | Чем отличается |
|---|---|---|---|
| А1 | 5 … 42 | 18,5 … 118 | Короткое звено, калиброванное, точный шаг |

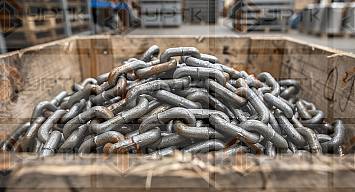

| А2 | 5 … 42 | 18,5 … 118 | Короткое звено, некалиброванное, шаг в широком допуске |
| В1 | 5 … 42 | 20 … 147 | Длинное звено, калиброванное, точный шаг |
| В2 | 5 … 42 | 20 … 147 | Длинное звено, некалиброванное, шаг в широком допуске |
Назовите калибр и тип узла – звёздочка, блок или свободный подвес – подберём тип, исполнение и отрезок нужной длины, отгрузим в ваш регион.
