Компенсаторы: назначение и область применения

Компенсаторы – это трубопроводная арматура, предназначенная для поглощения температурных, вибрационных и механических деформаций в системах трубопроводов. Они защищают трубопровод и подключённое оборудование от нагрузок, возникающих при изменении температуры рабочей среды, давления, а также при динамических воздействиях.

Применение компенсаторов позволяет избежать разрушения стыков, фланцевых соединений и корпусов насосов, продлить срок службы всей трубопроводной системы. Без компенсирующих элементов тепловые удлинения трубопровода приводят к изгибающим напряжениям, способным вывести систему из строя.

Основные типы компенсаторов

Выбор типа компенсатора определяется условиями эксплуатации: рабочей средой, давлением, температурой и характером воспринимаемых деформаций.

Классификация по воспринимаемым перемещениям

По характеру компенсируемых перемещений компенсаторы делятся на несколько групп:

• Осевые – воспринимают продольные (осевые) деформации вдоль оси трубопровода.
• Угловые – компенсируют угловые повороты в одной плоскости.
• Сдвиговые (латеральные) – воспринимают поперечные смещения перпендикулярно оси.
• Универсальные – сочетают несколько видов перемещений за счёт конструкции с двумя гофрированными секциями.

Тип перемещения определяется схемой прокладки трубопровода и расположением неподвижных опор.

Материалы и исполнения

Рабочие характеристики компенсатора во многом определяются материалом упругого элемента и корпуса:

• Углеродистая сталь – стандартное исполнение для теплоснабжения и водоснабжения при умеренных температурах и давлениях.

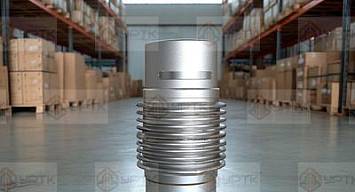

• Нержавеющая сталь – применяется в агрессивных средах: кислоты, щёлочи, пищевые продукты, фармацевтика. Обеспечивает стойкость к коррозии и высокую долговечность сильфонного элемента.

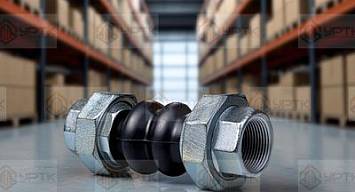

• Резина (EPDM, NBR) – используется в резиновых компенсаторах для виброизоляции насосного оборудования, систем водоснабжения и теплоснабжения. Марка резины подбирается исходя из рабочей среды и температуры.
• Фторопласт (PTFE) – внутренняя футеровка для химически агрессивных сред.

Применение компенсаторов в отраслях

• Теплоснабжение и ГВС/ХВС – компенсация тепловых удлинений магистральных и внутриквартальных трубопроводов.
• Промышленные предприятия – трубопроводы пара, технологических жидкостей, сжатого воздуха.
• Нефтяная и газовая промышленность – сильфонные и линзовые компенсаторы в технологических обвязках.
• Химическая промышленность – нержавеющие и футерованные исполнения для агрессивных сред.
• Водоснабжение и канализация – резиновые компенсаторы у насосных агрегатов для снижения вибрационных нагрузок.
• Энергетика – компенсаторы на паровых и водяных трубопроводах ТЭЦ и котельных.

Как подобрать компенсатор под задачу

При выборе компенсатора необходимо учитывать совокупность параметров:

Если параметры объекта нестандартны или требуется подбор под действующую спецификацию, специалисты УРТК рассчитают подходящее решение под ваш трубопровод.
