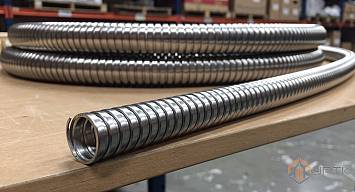

Раздел объединяет гофрированную трубу из нержавеющей стали и фитинги к ней для монтажа инженерных сетей без сварки. Сама труба - в разделе трубы гофрированные нержавеющие: отожжённая - термообработка снимает у металла жёсткость, поэтому трубу гнут руками по радиусу из характеристик, а не трубогибом. Применяется на водоснабжении и отоплении квартиры и дома, подводке к сантехнике и радиаторам, тёплом полу; для газоснабжения годится только отдельная версия трубы в жёлтой оболочке, и решение о её применении для газа принимает проект и газовая служба.
Соединяют трубу без сварки и пайки обжимными латунными фитингами из раздела фитинги для нержавеющей гофры: муфты с внутренней трубной резьбой G ставят там, где на другом конце уже есть наружная резьба арматуры или крана, муфты с наружной резьбой - там, где на арматуре внутренняя резьба; соединительная муфта труба-труба нужна для стыка двух отрезков без перехода на резьбу, а тройник - там, где от одной трассы делают отвод в сторону.
Трубу и фитинг подбирают по одному и тому же условному проходу DN - от 15 до 50, он указан в названии обеих позиций и должен совпадать. Резьба фитинга обозначена в дюймах G и привязана к типоразмеру: наружный диаметр резьбы по ГОСТ 6357-81 растёт вместе с DN - от неполных 21 мм у G 1/2 до неполных 60 мм у G 2. Рабочее давление и температура тоже привязаны к DN: чем крупнее типоразмер, тем они ниже - у DN15-DN32 давление в характеристиках доходит до 15 атм при температуре до +150°C, у DN40-DN50 давление уже не выше 10 атм, а температура - не выше +130°C. У трубы в жёлтой оболочке для газа при том же DN15 и том же давлении 15 атм температура ниже - до +90°C, это другая позиция со своими параметрами, а не запасной вариант обычной трубы.
| Резьба G | Наружный диаметр резьбы |
|---|---|
| G 1/2 | 20,955 мм |
| G 3/4 | 26,441 мм |
| G 1 | 33,249 мм |
| G 1 1/4 | 41,910 мм |
| G 1 1/2 | 47,803 мм |
| G 2 | 59,614 мм |
Частая ошибка - брать трубу без жёлтой оболочки под газ: назначение «для газа» встречается в описаниях обычных труб этой линейки, но для газоснабжения в каталоге есть отдельная позиция в жёлтой оболочке с другим давлением и температурой, и решение по ней принимает проект. Вторая ошибка - подбирать фитинг по диаметру трубы на глаз: DN муфты и трубы должны точно совпадать, иначе обжимное соединение не соберётся. При заказе считают не только метраж трубы по заводским бухтам из характеристик, но и число муфт и тройников на повороты и врезки.
Подберём диаметр и исполнение трубы под контур разводки, посчитаем фитинги на повороты и подключения, рассчитаем поставку и отгрузим в регион.
Чем гофрированная нержавеющая труба отличается от обычной трубы? Труба выполнена в виде гофры и после отжига легко гнётся руками по радиусу из характеристик, поэтому трассу собирают с минимумом фитингов на поворотах, а соединяют её без сварки - обжимными латунными муфтами и тройниками с трубной резьбой G.
Подходит ли такая труба для газа? Только отдельная версия в жёлтой оболочке - у неё другое рабочее давление и температура, а применение для газоснабжения определяет проект и допуск газовой службы; обычная труба без жёлтой оболочки для газа не предназначена.
Как подобрать фитинг к трубе? По условному проходу DN - он должен совпадать у трубы и у муфты или тройника, резьба G на фитинге подобрана под этот же типоразмер и указана в характеристиках каждой позиции.
Нужна ли сварка при монтаже гофрированной трубы? Нет, фитинги для такой трубы обжимные: труба заходит во впадину гофры, а муфта или тройник затягиваются гайкой без сварки и пайки, поэтому линию собирают обычным гаечным ключом, не привлекая сварщика.
От чего зависит рабочее давление трубы? От условного прохода: у типоразмеров DN15-DN32 рабочее давление в характеристиках выше, чем у DN40 и DN50 - давление и температура снижаются с ростом диаметра.
Можно ли гнуть трубу не по прямой линии? Да, труба отожжённая и гнётся руками по радиусу изгиба, указанному в характеристиках для каждого диаметра, - это убирает часть поворотных фитингов из схемы.
