Фасонные части ВЧШГ

Что такое фасонные части ВЧШГ

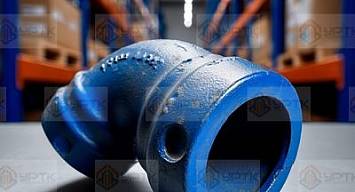

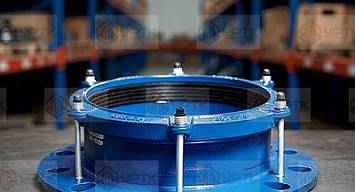

Фасонные части из высокопрочного чугуна с шаровидным графитом (ВЧШГ) – это соединительные и переходные элементы трубопроводных систем: отводы, тройники, переходы, заглушки, фланцы, муфты и ряд других изделий. Шаровидная форма включений графита придаёт материалу существенно более высокую пластичность и ударную вязкость по сравнению с серым чугуном, что делает его пригодным для напорных трубопроводов с переменными нагрузками.

Фасонные части ВЧШГ выпускаются по международным стандартам серии ISO 2531 и EN 545, а также по ряду национальных технических условий. Конкретный нормативный документ уточняйте под проектную спецификацию.

Основные типы фасонных частей

Номенклатура охватывает все типовые узлы разветвления, поворота и изменения диаметра трубопровода:

Диапазоны условных проходов и рабочих давлений уточняйте под конкретную спецификацию – номенклатура охватывает типоразмеры от DN 80 до DN 2000 и выше.

Материал: особенности ВЧШГ

Высокопрочный чугун с шаровидным графитом получают модифицированием расплава магнием или церием. В результате графитовые включения приобретают сферическую форму вместо пластинчатой, характерной для серого чугуна. Это принципиально меняет механические свойства материала:

• предел прочности при растяжении – от 420 МПа и выше в зависимости от марки;
• относительное удлинение – от 5 до 15%, что обеспечивает пластичное разрушение вместо хрупкого;
• высокая коррозионная стойкость к почвенной и водопроводной среде при наличии внутреннего цементно-песчаного покрытия и наружной защиты.

Типичные марки материала по ISO: GJS-400-15, GJS-500-7, GJS-600-3. Выбор марки определяется требованиями проекта к рабочему давлению и температурным условиям эксплуатации.

Применение в отраслях

Фасонные части ВЧШГ востребованы там, где требуется сочетание долговечности, надёжности под давлением и минимальных затрат на обслуживание:

• Водоснабжение и водоотведение – магистральные и распределительные сети, насосные станции;
• Теплоснабжение – тепловые узлы, узлы ввода при давлениях до 25 бар;
• Промышленные трубопроводы – подача технической воды, оборотные системы охлаждения;
• Газоснабжение – отдельные категории фасонных частей при подтверждённом давлении и сертификации;
• ЖКХ и городская инфраструктура – реконструкция изношенных стальных и чугунных сетей.

Как подобрать фасонную часть под задачу

При выборе ориентируйтесь на следующие параметры:

• Условный проход (DN) – должен совпадать с DN трубы или задавать нужный переход диаметров;
• Рабочее давление (PN) – типовые серии PN 10, PN 16, PN 25, PN 40; выбирается с запасом относительно рабочей точки;
• Тип соединения – раструб под резиновое уплотнение (Push-In), фланец, резьба или муфта Gibault;
• Среда и агрессивность – для питьевого водоснабжения обязательно внутреннее цементно-песчаное или эпоксидное покрытие с гигиеническим сертификатом;
• Наружная защита – цинкование с битумным лаком, полиэтиленовая манжета или эпоксидное покрытие в зависимости от коррозионной активности грунта.

Если параметры объекта известны, специалисты УРТК рассчитают комплект фасонных частей под спецификацию.

Ключевые свойства и преимущества ВЧШГ перед альтернативами

По сравнению со стальными фасонными частями ВЧШГ не требует сварных швов при монтаже, обеспечивает более высокую коррозионную стойкость без дополнительной изоляции и допускает небольшие угловые отклонения в раструбном соединении. По сравнению с серым чугуном ВЧШГ значительно превосходит его по пластичности и устойчивости к гидравлическому удару, что особенно критично на напорных магистралях и при перекрытии задвижками большого диаметра.

Срок службы трубопровода из ВЧШГ при правильно подобранной защите покрытия составляет десятки лет без замены, что снижает совокупную стоимость владения инфраструктурой.
