Чугунные фитинги – соединительные элементы трубопроводных систем, предназначенные для изменения направления потока, разветвления, объединения линий, перехода между диаметрами и герметичного соединения труб. Применяются в системах водоснабжения, отопления, канализации, газоснабжения и технологических трубопроводах промышленных объектов.
Материал – серый или ковкий чугун – обеспечивает высокую жёсткость конструкции, стойкость к коррозии в умеренных средах и длительный ресурс при стабильных нагрузках. Резьбовые чугунные фитинги монтируются без сварки, что упрощает обслуживание и ремонт трубопровода.
Ассортимент включает основные конструктивные разновидности, охватывающие большинство узлов трубопроводной обвязки:
| Тип | Назначение | Характерные исполнения |
|---|---|---|

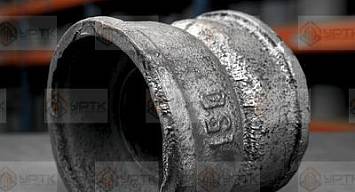

| Муфта прямая | Соединение двух труб одного диаметра | Прямая, длинная, короткая |
| Муфта переходная | Переход между разными диаметрами | Концентрическая |

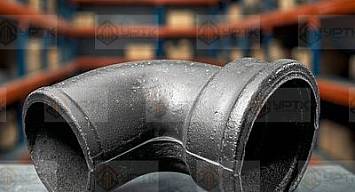

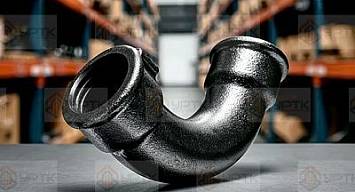

| Угольник (колено) | Изменение направления потока | 90°, 45°; с внутренней и наружной резьбой |

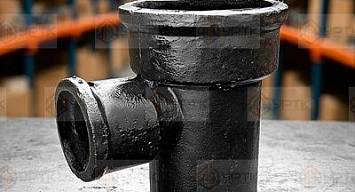

| Тройник | Разветвление потока | Равнопроходной, переходной |

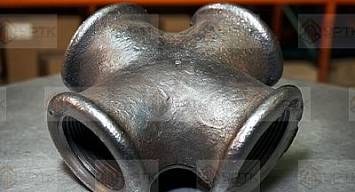

| Крест | Четырёхсторонняя развязка | Равнопроходной, переходной |
| Контргайка | Фиксация и уплотнение резьбовых соединений | Стандартная |

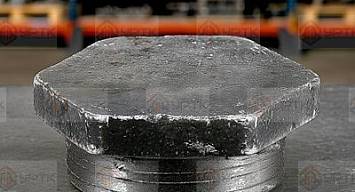

| Пробка / заглушка | Заглушение конца трубопровода | Внутренняя резьба |
| Ниппель | Соединение двух муфтовых элементов | Прямой, бочкообразный |
Чугунные фитинги выпускаются под трубную резьбу (дюймовая, по ГОСТ 6111 или BSP) в широком диапазоне условных проходов. Наиболее распространённые типоразмеры:
| Условный проход, Ду (мм) | Трубная резьба (дюйм) | Типичные типы |
|---|---|---|
| 15 | 1/2" | Муфты, угольники, тройники, пробки |
| 20 | 3/4" | Муфты, угольники, тройники |
| 25 | 1" | Полный ассортимент |
| 32 | 1 1/4" | Полный ассортимент |
| 40 | 1 1/2" | Муфты, тройники, кресты, угольники |
| 50 | 2" | Полный ассортимент |
| 65 | 2 1/2" | Муфты, угольники, тройники |
| 80 | 3" | Муфты, тройники, угольники |
| 100 | 4" | Муфты, тройники, угольники |
Конкретные типоразмеры в наличии и под заказ уточняйте у менеджеров УРТК – ассортимент зависит от текущих поставок.
Серый чугун (СЧ) – наиболее распространённый материал для фитингов общего назначения. Характеризуется хорошей литейностью, высокой твёрдостью и стойкостью к износу. Применяется в системах отопления, холодного водоснабжения, промышленных трубопроводах с невысоким давлением. Чувствителен к ударным нагрузкам.
Ковкий чугун (КЧ) – получают путём отжига белого чугуна, что придаёт материалу повышенную пластичность и ударную вязкость по сравнению с серым. Фитинги из ковкого чугуна выдерживают гидроудары и вибрацию, применяются в газопроводах низкого давления, отопительных системах, технологических установках с нестационарным режимом работы.
При выборе фитингов учитывайте несколько ключевых параметров:
Если задача нестандартная или спецификация неполная – специалисты УРТК помогут подобрать позиции и рассчитают комплект под объект.
Резьбовые чугунные фитинги монтируются с применением уплотнительных материалов: льняной нити с пастой или ФУМ-ленты. Соединение собирается вручную с подтяжкой ключом; избыточный крутящий момент может привести к растрескиванию корпуса – особенно для серого чугуна.
В процессе эксплуатации чугунные фитинги не требуют обслуживания при соблюдении проектных параметров по давлению и температуре. При демонтаже старых систем следует учитывать возможную коррозию резьбы – рекомендуется применение проникающих смазок перед разборкой.
Хранение – в сухих закрытых помещениях; при длительном хранении наружную поверхность рекомендуется защищать от влаги во избежание коррозии.
