Электрокартон, или картон электроизоляционный, – плотный каландрированный картон из сульфатной хвойной небелёной целлюлозы, иногда с добавкой хлопковой целлюлозы или тряпичного волокна. ГОСТ 2824-86 задаёт три марки для работы в воздушной среде при температуре до 90 °C: ЭВ для изоляции электрооборудования, ЭВТ для машин, трансформаторов и аппаратов, ЭВС для пазовой изоляции и автотракторной электроаппаратуры. Мы продаём марку ЭВ на вес, расчёт за килограмм указан на странице толщины.

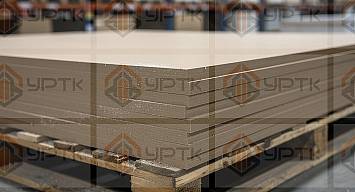

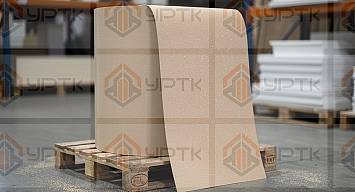

ЭВ выпускается в двух формах. Электрокартон рулонный идёт толщинами 0,10–0,50 мм и плотностью не менее 1,15 г/см³: он идёт на пазовую и межслойную изоляцию, прокладки в обмотках и изоляцию катушек. Прессшпан листовой – это ЭВ толщиной 1,00–3,00 мм, плотность не менее 1,00 г/см³ до 2 мм и 0,95 г/см³ для 2,50 и 3,00 мм, из него вырубают шайбы, щитки и перегородки.
Для прессшпана действуют нормы на электрокартон. ГОСТ 30675-2000 называет электрокартоном и прессшпаном один и тот же прессованный непропитанный картон, листовой и рулонный, а нормы на картон для воздушной среды задаёт ГОСТ 2824-86. Поэтому лист ЭВ толщиной 1–3 мм на рынке продают под словом «прессшпан».
Норма ГОСТ 2824-86 для ЭВ в плоском состоянии: не менее 11 кВ/мм для толщин 0,10–0,40 мм, 10 кВ/мм для 0,50 мм и листов 1,00–2,00 мм, 9 кВ/мм для 2,50 и 3,00 мм. Картон не расслаивается при резке, штамповке и изгибе на 90°. Для гибкой тонкой изоляции до 0,15 мм подойдёт лакоткань.

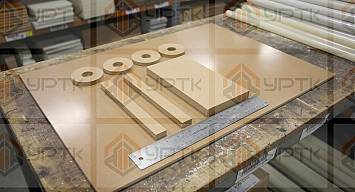

Для трансформаторов и аппаратов с масляным заполнением действует другой стандарт – ГОСТ 4194-88: рабочая температура в масле до 105 °C, нормы испытательного напряжения и впитываемости масла. Мы продаём его марки А, Б, В и Г толщиной от 0,50 до 8,00 мм – в разделе картон трансформаторный. Тонкая изоляция из той же целлюлозы – бумага электроизоляционная: кабельная, конденсаторная, намоточная, трансформаторная.
Какой ГОСТ на электрокартон? Картон для воздушной среды – ГОСТ 2824-86 (марки ЭВ, ЭВТ, ЭВС); общая классификация электрокартона и прессшпана – ГОСТ 30675-2000.
Чем рулонный ЭВ отличается от листового? Толщиной и плотностью: рулонный 0,10–0,50 мм с плотностью не менее 1,15 г/см³, листовой 1,00–3,00 мм с плотностью не менее 1,00 или 0,95 г/см³.
Как посчитать вес? Масса 1 м² равна толщине в миллиметрах, умноженной на плотность: лист 2 мм при 1,00 г/см³ весит не менее 2 кг на квадратный метр.
