1. Что такое сетка кладочная и чем отличается от аналогов

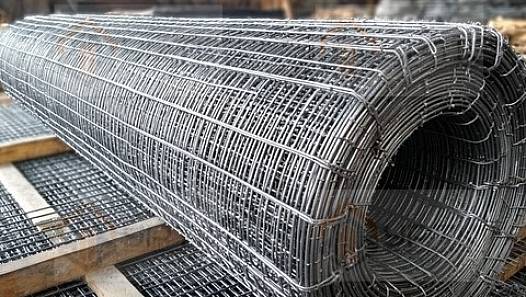

Определение. Сетка кладочная – плоское изделие из стальной проволоки, узлы пересечения которой соединены контактной точечной сваркой. Применяется для армирования горизонтальных швов кирпичных, блочных и каменных кладок, а также для усиления стяжек и тонких монолитных конструкций. Основная функция – перераспределение растягивающих и срезающих усилий в теле кладки, предотвращение трещинообразования.
Изделие представляет собой прямоугольные карты или рулоны из проволоки диаметром 3-6 мм с ячейкой 50-200 мм. Узлы соединяются сваркой, что отличает этот тип сеток от тканых и плетёных изделий: сварное соединение обеспечивает фиксированную геометрию ячейки и передачу усилий в двух направлениях.
История применения арматурных сеток в кладке насчитывает более полувека. В советской практике требования к армированию кладки были закреплены в СНиП II-22-81 (ныне актуален СП 15.13330.2020 «Каменные и армокаменные конструкции»). Промышленное производство сварных сеток для строительства регулируется ГОСТ 23279-2012.
Сравнение с аналогами
На практике кладочную сетку нередко путают со смежными изделиями – тканой, просечно-вытяжной сеткой или дорожной сеткой. Ключевые отличия приведены в таблице ниже.
| Тип сетки | Метод изготовления | Диаметр проволоки, мм | Ячейка, мм | Основное назначение |
|---|---|---|---|---|
| Кладочная сварная | Контактная точечная сварка | 3-6 | 50-200 | Армирование кладки, стяжек |
| Сварная арматурная | Контактная точечная сварка | 4-16 | 100-200 | Монолитные плиты, фундаменты |
| Тканая (ГОСТ 3826-82) | Переплетение проволок | 0,4-6 | 0,4-20 | Фильтрация, ограждения |
| Просечно-вытяжная (ЦПВС) | Просечка и вытяжка листа | эквивалент 1-3 | 20-80 | Штукатурное армирование, фасады |
| Дорожная сетка | Контактная точечная сварка | 4-8 | 150-200 | Дорожное строительство, основания |
Кладочная сетка
Узкие карты шириной 380-500 мм, размер под кирпич. Укладывается в горизонтальный шов кладки без подрезки. Диаметр проволоки 3-5 мм – минимальный вес при достаточной прочности.
Арматурная сетка (плоская)
Карты шириной от 1000 мм, диаметр от 4 мм. Применяется в монолитных конструкциях. Отличается большим весом карты и более крупной ячейкой (100-200 мм).
Штукатурная сетка
Просечно-вытяжное или тканое изделие. Применяется для армирования штукатурных слоёв и утеплителей. Не является кладочной и не выдерживает нагрузки на сдвиг.
Дорожная сетка
Крупноячеистое изделие из проволоки 4-8 мм. Предназначено для армирования оснований дорог и стяжек. Не подходит для горизонтальных швов кладки из-за большого размера ячейки.
2. Нормативная база: ГОСТы и стандарты
Производство, приёмка и применение кладочных сеток регулируются несколькими документами. Знание нормативной базы позволяет правильно сформировать спецификацию и предъявить требования к качеству при приёмке партии.
ГОСТ 23279-2012
«Сетки арматурные сварные для железобетонных конструкций и изделий». Основной документ на сварные сетки в строительстве. Устанавливает типы (С, Д), размеры ячейки, допускаемые отклонения, требования к сварным соединениям и методы испытаний.
ГОСТ 6727-80
«Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций». Регулирует параметры проволоки марки Вр-I, из которой преимущественно изготавливают кладочные сетки. Диаметры 3-5 мм, предел прочности 550-650 МПа.
ГОСТ 5781-82
«Сталь горячекатаная для армирования железобетонных конструкций». Определяет параметры горячекатаной арматурной стали (классы А240, А300, А400), которая используется при изготовлении тяжёлых вариантов кладочных сеток с диаметром проволоки от 6 мм.
СП 15.13330.2020
«Каменные и армокаменные конструкции» (актуализированная редакция СНиП II-22-81). Содержит конструктивные требования к армированию кладки: шаг укладки сетки, диаметр проволоки, расположение арматуры в шве, требования к защитному слою.
ГОСТ 3282-74
«Проволока стальная низкоуглеродистая общего назначения». Применяется для сеток из светлой или оцинкованной проволоки. Диаметры 0,16-10 мм. На основе этой проволоки выпускают оцинкованные варианты кладочной сетки для влажных условий.
| Документ | Область применения | Ключевые параметры |
|---|---|---|
| ГОСТ 23279-2012 | Сварные арматурные сетки для ЖБ конструкций и кладки | Ячейка 100-400 мм, диаметр 3-40 мм, типы С и Д |
| ГОСТ 6727-80 | Проволока Вр-I для армирования | d = 3-5 мм, σв = 550-650 МПа, относительное удлинение ≥ 2% |
| ГОСТ 5781-82 | Горячекатаная арматурная сталь А240-А500 | d = 6-80 мм, применяется для сеток с крупным диаметром |
| ГОСТ 3282-74 | Низкоуглеродистая проволока общего назначения | d = 0,16-10 мм, для оцинкованных вариантов сеток |
| СП 15.13330.2020 | Проектирование армокаменных конструкций | Шаг армирования: не реже чем через 5 рядов кладки |
3. Виды и классификация
Кладочные сетки классифицируют по нескольким признакам: форме выпуска, виду защитного покрытия, форме ячейки и назначению. Правильное понимание классификации помогает выбрать изделие, соответствующее конкретной задаче.
По форме выпуска
Карты (плоские листы)
Прямоугольные панели стандартных размеров: ширина 380-1000 мм, длина 1500-3000 мм. Карты удобны для укладки в шов кладки вручную, их легко транспортировать и хранить в стопках. Наиболее распространённый вид для кирпичных и блочных работ.
Рулоны
Сетка шириной до 2000 мм, намотанная в рулон массой до 100 кг. Применяется при больших объёмах армирования стяжек и горизонтальных перекрытий. Из рулона сетку режут в размер на объекте болгаркой или арматурными ножницами.
По виду покрытия
Без покрытия (чёрная)
Сталь Вр-I или Ст3 без дополнительной обработки. Применяется для внутренних конструкций и наружных стен при условии последующей штукатурки. Стоимость ниже, чем у оцинкованных вариантов.
Оцинкованная
Горячее или электролитическое цинкование 40-80 г/м². Применяется в условиях повышенной влажности: цоколи, подвалы, фасады без штукатурного слоя, наружные работы в регионах с суровым климатом. Срок службы покрытия – 25-50 лет.
По форме ячейки
| Форма ячейки | Размер, мм | Применение | Примечание |
|---|---|---|---|
| Квадратная | 50x50 | Кирпичная кладка, перегородки | Наиболее распространена |
| Квадратная | 100x100 | Стяжки пола, кладка блоков | Стандарт по ГОСТ 23279-2012 |
| Квадратная | 150x150 | Лёгкие стяжки, ненагруженные конструкции | Меньше расход металла |
| Прямоугольная | 50x100, 100x200 | Армирование в одном направлении | Применяется реже, под спецзаказ |
| Квадратная | 200x200 | Дорожные основания, подготовка под плиты | Пограничная с дорожной сеткой |
По назначению и типу конструкции
Согласно ГОСТ 23279-2012, арматурные сетки делят на два типа:
- Тип С (стандартный) – с одинаковым шагом в обоих направлениях; применяется для кладки, стяжек и плитных конструкций.
- Тип Д (нестандартный) – с различным шагом по продольной и поперечной осям; используется для конструкций с преимущественным армированием в одном направлении.
4. Марки стали и материалы
Ходовая марка. Проволока Вр-I (ГОСТ 6727-80) – наиболее распространённый материал для кладочных сеток диаметром 3-5 мм. Это холоднотянутая низкоуглеродистая проволока с периодическим профилем (насечкой). Предел прочности 550-650 МПа при относительном удлинении не менее 2%. Благодаря холодному деформированию проволока имеет повышенный предел текучести по сравнению с исходной заготовкой из стали марки Ст0-Ст3.
| Марка / класс | ГОСТ | Диаметр, мм | Предел прочности, МПа | Предел текучести, МПа | Покрытие | Применение |
|---|---|---|---|---|---|---|
| Вр-I | ГОСТ 6727-80 | 3; 4; 5 | 550-650 | ≥ 500 | Без покрытия | Кирпичная кладка, стяжки |
| Ст3пс / Ст3сп | ГОСТ 380-2005 | 4; 5; 6 | 370-480 | 235-255 | Без покрытия | Монолит, тяжёлые стяжки |
| 08кп (проволока общего назначения) | ГОСТ 3282-74 | 3; 4; 5 | 340-490 | не нормируется | Оцинкованная (40-80 г/м²) | Влажные условия, фасады |
| А240 (А-I) | ГОСТ 5781-82 | 6; 8 | 373-510 | ≥ 235 | Без покрытия | Армирование несущих стен |
| А500С | ГОСТ Р 52544-2006 | 6; 8; 10 | 600-750 | ≥ 500 | Без покрытия | Монолитные армокаменные конструкции |
При выборе материала следует учитывать несколько факторов. Проволока Вр-I оптимальна для стандартных задач кладочного армирования: она имеет рифлёную поверхность для лучшего сцепления с раствором, её масса карты невелика, что облегчает ручную укладку. Для условий с агрессивной средой (морской климат, контакт с засолёнными грунтами) целесообразно применять оцинкованные сетки из проволоки по ГОСТ 3282-74 с цинковым покрытием не менее 40 г/м².
При наличии специфических требований к конструкции – уточняйте у менеджера оптимальный материал под задачу.
5. Типоразмеры и сортамент
Типоразмерный ряд кладочных сеток определяется тремя ключевыми параметрами: диаметром проволоки, шагом ячейки и размером карты. Ниже приведена сводная таблица наиболее ходовых позиций.
| Диаметр проволоки, мм | Ячейка, мм | Ширина карты, мм | Длина карты, мм | Масса карты, кг (ориентировочно) | Масса 1 м², кг |
|---|---|---|---|---|---|
| 3 | 50x50 | 380 | 2000 | 0,8-1,0 | 1,11 |
| 3 | 50x50 | 500 | 2000 | 1,0-1,3 | 1,11 |
| 3 | 100x100 | 500 | 2000 | 0,6-0,7 | 0,56 |
| 4 | 50x50 | 380 | 2000 | 1,4-1,7 | 1,97 |
| 4 | 50x50 | 500 | 2000 | 1,8-2,2 | 1,97 |
| 4 | 100x100 | 500 | 2000 | 0,9-1,1 | 0,99 |
| 4 | 100x100 | 1000 | 2000 | 1,8-2,1 | 0,99 |
| 5 | 100x100 | 500 | 2000 | 1,5-1,7 | 1,54 |
| 5 | 100x100 | 1000 | 2000 | 2,8-3,2 | 1,54 |
| 5 | 150x150 | 1000 | 2000 | 1,9-2,1 | 1,03 |
| 6 | 100x100 | 1000 | 2000 | 4,0-4,4 | 2,22 |
| 6 | 150x150 | 1000 | 2000 | 2,7-2,9 | 1,48 |
Масса карты приведена ориентировочно и зависит от плотности стали и допусков по диаметру. Для точных значений запрашивайте сертификаты у поставщика.
Ширина карт под кирпичную кладку
Стандарт кладочной сетки предполагает соответствие ширины карты модулю кирпичной кладки. Принятые размеры:
- 380 мм – для кладки в полтора кирпича (стена 380 мм по наружному размеру)
- 500 мм – для двойной кирпичной кладки (стена 510 мм), с небольшим запасом под раствор
- 250 мм – для кладки в один кирпич (стена 250 мм)
- 1000 мм и более – для армирования стяжек и горизонтальных конструкций
При работе с газосиликатными или керамическими блоками шириной 300-400 мм применяют карты с соответствующим размером. Возможна резка в размер под заказ – уточняйте у менеджера.
Для смежных видов армирования крупноформатных плит и монолитных конструкций смотрите раздел сварная сетка стальная – там представлены карты шириной до 3800 мм.
6. Применение в отраслях
Кладочная сетка востребована в широком круге отраслей – от жилищного строительства до промышленного и специализированного. Ниже перечислены основные направления применения.
Жилищное строительство
Армирование горизонтальных швов кирпичных и блочных наружных и внутренних стен. Усиление простенков, оконных и дверных перемычек. Армирование стяжек пола в жилых домах. Обеспечивает монолитность стены и предотвращает трещинообразование при осадке здания.
Промышленное строительство
Армирование промышленных стен из кирпича и ячеистобетонных блоков. Усиление подпорных стен, перегородок цехов. Армирование промышленных полов толщиной 60-120 мм. Применяют сетки с более крупным диаметром проволоки (5-6 мм) для высоконагруженных конструкций.
Реконструкция и ремонт
Усиление существующих кирпичных стен при надстройке этажей. Ремонт аварийной кладки с инъектированием раствора и укладкой сетки в разгрузочные швы. Армирование зон примыкания новой кладки к старой при расширении зданий.
Коммерческое строительство
Административные здания, торговые центры, складские комплексы. Применяется при кладке самонесущих и ненесущих фасадных стен. Ячейка 50x50 мм при диаметре 4 мм соответствует требованиям СП 15.13330.2020 для армирования кладки при ветровых нагрузках II-III района.
Объекты инфраструктуры
Ограждающие конструкции технических зданий, насосных станций, трансформаторных подстанций. Армирование кладки в агрессивных условиях (очистные сооружения, химические объекты) – применяют оцинкованную сетку с покрытием 60-80 г/м².
Малоэтажное строительство и ИЖС
Частные дома и коттеджи: армирование стен из пустотного кирпича, газобетона марки D400-D600, блоков из ракушечника. Стяжки под тёплые полы толщиной 40-60 мм. Облицовочная кладка фасадов с вентилируемым зазором.
Применение по типу конструкции
В зависимости от конструктивного элемента меняется рекомендуемый типоразмер сетки:
- Несущие наружные стены – армирование через 3-5 рядов кладки, диаметр 4 мм, ячейка 50x50 мм.
- Перегородки – армирование через 5-7 рядов, диаметр 3 мм, ячейка 50x50 или 100x100 мм.
- Стяжки пола (жилые) – однослойное армирование в середине слоя, диаметр 3-4 мм, ячейка 100x100 мм.
- Стяжки пола (промышленные) – диаметр 4-5 мм, ячейка 100-150 мм, укладка в нижней зоне стяжки.
- Монолитные пояса и армопояса – диаметр 5-6 мм, ячейка 100x100 мм, возможно применение карт шириной 500-1000 мм.
7. Как выбрать сетку кладочную под задачу
Правильный подбор кладочной сетки включает последовательный анализ четырёх параметров. Пропуск любого из шагов приводит либо к перерасходу материала, либо к недостаточной несущей способности конструкции.
Шаг 1. Определите тип конструкции и нагрузку
Для несущих наружных стен, воспринимающих нагрузку от перекрытий и кровли, минимальный диаметр проволоки – 4 мм. Перегородки и ненагруженные внутренние стены допускают использование проволоки диаметром 3 мм. При армировании армокаменных конструкций (столбы, пилоны, простенки, несущие стены повышенной нагрузки) применяют диаметр 5-6 мм с шагом укладки не реже каждого 3-5 ряда согласно СП 15.13330.2020.
Шаг 2. Учтите условия эксплуатации
При строительстве в условиях нормальной влажности (внутренние помещения, наружные стены с паропроницаемой штукатуркой) достаточно сетки без дополнительного покрытия. Для конструкций, подверженных воздействию влаги (цоколи, подвальные стены, наружные работы без защитного слоя, объекты в зонах с агрессивной атмосферой), следует применять оцинкованную сетку с покрытием не менее 40 г/м².
Шаг 3. Подберите ячейку под модуль кладки
Ячейка 50x50 мм – оптимальна для стандартного кирпича. Ячейка 100x100 мм применяется для блочной кладки и стяжек. При армировании газосиликатных блоков с толстыми швами (10-15 мм) допустима ячейка 50x50 мм при диаметре проволоки 3 мм – суммарная толщина двух прутков в узле пересечения (6 мм) не нарушает толщину шва. Проволока диаметром 4 мм с ячейкой 50x50 мм даёт узел в пересечении 8 мм, что допустимо при шве 10-12 мм.
Шаг 4. Определите типоразмер карты
Ширина карты подбирается под ширину стены: 380 мм для стены в полтора кирпича, 500 мм для стены в два кирпича, 250 мм для перегородок в один кирпич. Для стяжек используют карты шириной 1000 мм или рулонные сетки – они минимизируют количество стыков. Длина карты 2000 мм – стандарт для ручной укладки; для крупных объектов рациональнее заказывать карты 3000 мм.
Рекомендация. Если параметры конструкции нестандартные (стены из нестандартного кирпича, облицовочная кладка с воздушным зазором, армирование в сейсмоопасном районе) – не подбирайте сетку самостоятельно. Передайте конструктивный раздел проекта специалисту или уточните требования у менеджера. Ошибка в выборе диаметра на одну позицию вниз снижает несущую способность армированной стены на 20-30%.
8. Расчёт веса и количества
Определение потребности в кладочной сетке начинается с расчёта площади армируемых поверхностей и шага укладки. Теоретическая масса погонного метра (или квадратного метра) сетки рассчитывается по стандартной формуле для сварных сеток.
Пример расчёта для объекта. Требуется армировать кирпичные стены жилого дома. Общая площадь стен 420 м², армирование через каждый 3-й ряд кладки (высота ряда 77 мм, шаг армирования – каждые ~230 мм). Количество слоёв армирования на 1 м² высоты стены: 1000/230 ≈ 4,3, то есть примерно 4 слоя. Площадь сетки на 1 м² стены: 4 карты × 1 м² = 4 м² (в проекции сетки). Итого: 420 × (1000/230/1000) × 1 = 420 × 4,35 = 1827 м² сетки. При удельном весе 0,99 кг/м² (d=4 мм, 100×100): масса = 1827 × 0,99 ≈ 1809 кг.
Внимание. К расчётному количеству добавляйте 5% на перехлёст (нахлёст смежных карт составляет не менее одной ячейки, то есть 50-100 мм) и 3% на обрезь при резке нестандартных фрагментов. Итоговый запас – не менее 8% от расчётного количества. Это предотвращает остановку работ при незначительном расхождении фактических размеров конструкции с проектными.
Быстрый справочник по массе
| Диаметр, мм | Ячейка, мм | Масса 1 м², кг | Масса карты 0,5×2 м, кг | Масса карты 1×2 м, кг |
|---|---|---|---|---|
| 3 | 50x50 | 2,22 | 2,22 | 4,44 |
| 3 | 100x100 | 1,11 | 1,11 | 2,22 |
| 4 | 50x50 | 3,95 | 3,95 | 7,90 |
| 4 | 100x100 | 0,99 | 0,99 | 1,97 |
| 5 | 100x100 | 1,54 | 1,54 | 3,08 |
| 5 | 150x150 | 1,03 | 1,03 | 2,05 |
| 6 | 100x100 | 2,22 | 2,22 | 4,44 |
| 6 | 150x150 | 1,48 | 1,48 | 2,96 |
Если на объекте применяется несколько типов сеток (разные зоны стен, стяжки, армопояса), целесообразно составить сводную спецификацию по каждой позиции отдельно. Для расчёта крупной партии – запросите коммерческое предложение у менеджера с указанием объёмов по каждой позиции.
При комплектации объектов часто одновременно заказывают стальную арматуру для монолитных поясов и вязальную проволоку для монтажа конструкций.
Часто задаваемые вопросы
Чем сетка кладочная отличается от сварной арматурной сетки?
Кладочная сетка предназначена для армирования кирпичных, блочных и каменных кладок: она укладывается в горизонтальные швы и распределяет нагрузки. Сварная арматурная сетка (ГОСТ 23279-2012) применяется для армирования монолитных плит, стяжек и фундаментов. Основное отличие – шаг ячейки и диаметр проволоки: у кладочной сетки ячейка 50-100 мм и проволока 3-4 мм, что соответствует толщине шва кладки. У крупноформатной арматурной сетки диаметр от 4 мм и ячейка 100-200 мм, а ширина карт – от 1000 мм.
Какой диаметр проволоки выбрать для кладки из кирпича?
Для рядовой кирпичной кладки наружных стен обычно применяют проволоку диаметром 3-4 мм с ячейкой 50x50 или 100x100 мм. Диаметр 3 мм достаточен для перегородок и ненагруженных стен. Для несущих конструкций с повышенными нагрузками используют диаметр 4-5 мм. При укладке в шов необходимо учитывать, что удвоенный диаметр проволоки (в узле пересечения) не должен превышать 1/3 толщины шва (обычно 10-12 мм). Проволока 4 мм даёт узел 8 мм – это в пределах нормы для шва 12 мм.
Каков стандартный размер карты кладочной сетки?
Стандартные размеры карт: ширина 250-380-500-1000 мм, длина 2000-3000 мм. Ширина 380-500 мм соответствует полуторному и двойному кирпичу и удобна для укладки без подрезки. Размер 1000x2000 мм применяется при армировании стяжек и широких поверхностей. Конкретные типоразмеры в наличии зависят от текущих складских позиций производителя – уточняйте у менеджера.
Нужна ли антикоррозионная обработка кладочной сетки?
Стандартная сетка из проволоки Вр-I или Ст3 не имеет дополнительного покрытия и защищена цементным раствором шва. Для влажных условий (цоколи, подвалы, наружные стены без штукатурки) применяют оцинкованную сетку – она имеет цинковое покрытие 40-80 г/м² и устойчива к коррозии при относительной влажности свыше 75%. При воздействии агрессивных сред (хлориды, сульфаты) – уточняйте специальные исполнения у менеджера.
Как рассчитать количество сетки на объект?
Расчёт ведут через площадь армируемых поверхностей и шаг укладки. Например, при армировании каждого 3-го ряда кирпичной кладки (высота ряда ~77 мм, шаг укладки ~230 мм) на 1 м² высоты стены потребуется примерно 4,3 м² сетки. К итоговому расчётному количеству добавляют 8% на нахлёст и обрезь. Подробный пример расчёта – в разделе «Расчёт веса и количества» этой статьи.
Можно ли применять кладочную сетку в стяжках пола?
Да, сетку с ячейкой 100x100 мм и диаметром 3-4 мм применяют для армирования жилых стяжек толщиной от 40 мм. Сетку укладывают на фиксаторы высотой 10-20 мм, чтобы она находилась в нижней трети стяжки. Для промышленных полов с нагрузкой от техники (погрузчики, стеллажи) применяют диаметр 4-5 мм с ячейкой 100-150 мм. В зонах деформационных швов сетку разрезают – она не должна пересекать шов.
