Содержание
1. Что такое катанка медная и чем отличается от аналогов

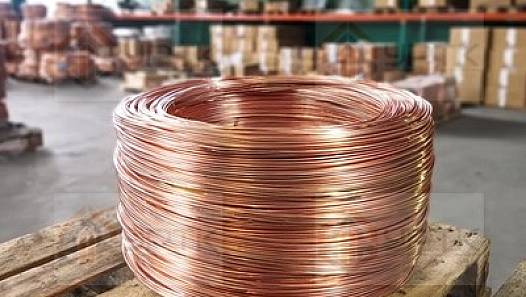

Определение. Катанка медная – заготовка из меди круглого сечения, которую производят в виде длинного прутка и сматывают в бунт. Это не готовый проводник, а полуфабрикат: основная часть катанки направляется на волочение, где из неё получают медную проволоку нужного диаметра для кабелей, обмоточных и монтажных проводов.
Современную катанку из меди получают двумя основными путями. Первый – непрерывное литьё заготовки с последующей горячей прокаткой в линию. Второй – литьё вверх, при котором пруток формируется в кристаллизаторе без прокатки. Исходным сырьём служит катодная медь, а стабильность размеров и качества поверхности обеспечивается непрерывностью процесса и длиной бунта: одна бухта позволяет тянуть проволоку без частых сварок и перезаправок.
Исторически проволоку для электротехники тянули из медных прутков небольшой длины, и каждый стык был потенциальным дефектом. Появление катанки в бунтах, которую можно подавать на волочильный стан непрерывно, радикально упростило производство кабельной продукции. Сегодня именно такой материал считается базовым сырьём для жил кабелей и проводов.
Сравнение с ближайшими аналогами
Катанку часто путают с другими формами медного проката и с катанкой из других металлов. Различие определяется назначением, формой поставки и способом дальнейшей переработки.
Алюминиевая катанка
Используется для тех же кабельных изделий, но плотность алюминия примерно втрое ниже, чем у меди, а электропроводность при равном сечении уступает. Подробнее о материале – в разделе алюминиевая катанка.
Стальная катанка
Предназначена для арматуры, метизов и стальной проволоки, не рассчитана на токопроводящие жилы. Сортамент и марки стальной заготовки рассмотрены в разделе катанка.
Медная проволока
Готовое изделие после волочения: меньший диаметр, калиброванная поверхность, заданное состояние (мягкое или твёрдое). Ассортимент приведён в разделе проволока медная.
Пруток медный
Мерные прутки или бухты для механической обработки, ковки и изготовления деталей; нормируется отдельным стандартом на медные прутки.
| Признак | Катанка медная | Проволока медная | Пруток медный |
|---|---|---|---|
| Назначение | Заготовка под волочение | Готовый проводник или изделие | Заготовка для обработки резанием, ковки, прокатки |
| Форма поставки | Бунт большой массы | Бухты, катушки, барабаны | Мерные длины, реже бухты |
| Дальнейшая переработка | Волочение, отжиг, лужение | Скрутка, изоляция, намотка | Токарная и фрезерная обработка |
| Основной потребитель | Кабельные и метизные заводы | Электромонтаж, электротехнические производства | Машиностроение, станкостроение |
2. Нормативная база
Требования к меди как к материалу задаёт стандарт на марки. Требования к самой катанке (диаметр, допуски, состояние поверхности, упаковка) устанавливаются документом, по которому её изготовил завод: это национальный стандарт либо технические условия производителя. Номер документа указывается в сертификате качества партии, а при подготовке заказа его уточняют у менеджера. Ниже приведены стандарты, на которые опираются при выборе меди и смежной продукции.
ГОСТ 859-2014
«Медь. Марки». Основной документ по маркам меди: обозначения, группы чистоты и химический состав. По нему выбирают марку исходной меди для катанки.
ГОСТ 1535-2016
«Прутки медные. Технические условия». Смежный стандарт: относится к медным прутьям, а не к катанке, но используется при выборе между заготовками для обработки.
ГОСТ 434-78
«Проволока прямоугольного сечения и шины медные для электротехнических целей. Технические условия». Смежный документ для шин, например медных шин.
ГОСТ 1173-2006
«Фольга, ленты, листы и плиты медные. Технические условия». Регламентирует плоский медный прокат, который в ряде изделий применяют вместе с проволокой из катанки.
| Документ | Название | Что регламентирует |
|---|---|---|
| ГОСТ 859-2014 | Медь. Марки | Марки меди, обозначения и химический состав |
| ГОСТ 1535-2016 | Прутки медные. Технические условия | Медные прутки (не катанка) |
| ГОСТ 434-78 | Проволока прямоугольного сечения и шины медные для электротехнических целей. Технические условия | Проволока прямоугольного сечения и шины |
| ГОСТ 1173-2006 | Фольга, ленты, листы и плиты медные. Технические условия | Плоский медный прокат |
Важно. Нормативный документ на конкретную партию катанки определяется заводом-изготовителем. Не подменяйте его стандартами на прутки или шины: у них иные сортамент и требования. Актуальность и номер документа уточняйте у менеджера до оформления заказа.
3. Виды и классификация
Классифицировать медную катанку удобно по трём признакам: способ производства, исходный материал и состояние поставки. От способа производства зависят содержание кислорода и пригодность для тонкого волочения. От исходного материала (катодная медь или переплав) зависит чистота. Состояние поставки определяет упаковку и условия хранения.
| Признак | Вариант | Особенность | Где востребован |
|---|---|---|---|
| Способ производства | Непрерывное литьё и прокатка | Литая заготовка проходит горячую прокатку в линию, получается длинный бунт | Массовое производство кабелей и проводов |
| Способ производства | Литьё вверх (без прокатки) | Пруток формируется в кристаллизаторе, металл отличается пониженным содержанием кислорода | Тонкая и особо ответственная проволока, где важна пластичность |
| Исходный материал | Катодная медь | Переплавленные катоды высокой чистоты | Электротехника |
| Исходный материал | Медь с добавлением вторичного сырья | Чистота зависит от подготовки шихты, возможны ограничения по применению | Неответственные изделия; допустимость уточняйте |
| Состояние поставки | Бунты на поддонах | Транспортная упаковка, защита от влаги и загрязнений | Все направления |
Что влияет на пригодность катанки
- Содержание кислорода и примесей: определяет пластичность при волочении и электропроводность.
- Качество поверхности: оксидная плёнка и дефекты прокатки могут вызывать обрывы на волочильном стане.
- Стабильность диаметра по длине бунта: от неё зависит равномерность вытяжки.
- Масса бунта: чем крупнее бунт, тем меньше сварок и простоев линии.
Если вам нужен готовый проводник, а не заготовка, обратите внимание на медную проволоку. Для деталей, получаемых обработкой резанием, подходит медный пруток.
4. Марки и материалы
Обозначения марок меди собраны в ГОСТ 859-2014 «Медь. Марки». Буква «М» означает медь, цифры отражают степень чистоты: чем меньше цифра, тем выше чистота и тем строже ограничения по примесям. Буквенный индекс после цифр указывает на способ получения или раскисления: «к» – катодная, «б» – бескислородная. Точные пределы по химическому составу для каждой марки берите из текста стандарта и сертификата партии.
| Группа марок | ГОСТ | Смысл обозначения | Типичное применение |
|---|---|---|---|
| М00, М0 | ГОСТ 859-2014 | Повышенная чистота, жёсткие ограничения по примесям | Тонкая проволока, ответственные электротехнические изделия |
| М1 | ГОСТ 859-2014 | Марка общего электротехнического назначения | Жилы кабелей и проводов, обмоточные провода |
| М2, М3 | ГОСТ 859-2014 | Меньшая чистота по сравнению с М0 и М1 | Изделия без повышенных требований к проводимости; применимость уточняйте |
| Индекс «к» | ГОСТ 859-2014 | Медь катодная | Исходное сырьё для высококачественной катанки |
| Индекс «б» | ГОСТ 859-2014 | Медь бескислородная | Проволока, где критичны пластичность и стойкость к водородной болезни |
Самая ходовая группа. В электротехнике наиболее часто встречается медь марки М1, в том числе катодная. Именно такую медь чаще всего закладывают в проект по умолчанию. Фактическую марку каждой партии подтверждает сертификат качества, поэтому заявленное в заказе обозначение сверяйте с документом изготовителя.
Рабочие температуры и сроки службы изделий из катанки не определяются стандартом на марки меди: они зависят от конструкции кабеля, изоляции и условий эксплуатации. Смежный материал с иными свойствами – медные сплавы (латунь, бронза). Для них действуют отдельные стандарты; общий каталог цветного проката представлен в разделе медный прокат.
Медь и её заменители
Выбор между медью и алюминием обычно делают по расчёту сечения жилы, допустимой массы изделия и способу монтажа. Медь выигрывает по электропроводности и механической надёжности контактных соединений, алюминий – по массе. Окончательное решение принимает проектировщик, а не поставщик заготовки.
5. Типоразмеры и сортамент
Диаметры медной катанки и допуски на них зависят от документа, по которому изготовлена партия. Универсального ряда, одинакового для всех заводов, не существует, поэтому в статье не приводится числовая таблица размеров: значения берутся из стандарта или технических условий конкретного производителя. В кабельной промышленности ориентировочно часто используется катанка диаметром порядка 8 мм, но это не заменяет проверки по документам. Наличие нужного диаметра и мерной массы бунта уточняйте у менеджера.
Чтобы заказ был точным, заранее определите набор параметров. Их перечень приведён ниже.
| Параметр | Что уточнять | Где найти подтверждение |
|---|---|---|
| Диаметр | Номинал и допускаемое отклонение | Нормативный документ на катанку, сертификат |
| Марка меди | Обозначение по ГОСТ 859-2014, индекс «к» или «б» | Сертификат качества |
| Нормативный документ | Стандарт или ТУ изготовителя | Сертификат, спецификация |
| Масса бунта и партии | Минимальная и максимальная масса, число бунтов | Паспорт партии, коммерческое предложение |
| Упаковка | Тип поддона, защитная плёнка, обвязка | Условия поставки |
| Состояние поверхности | Отсутствие окалины, трещин, закатов | Входной контроль при приёмке |
Если вам нужен материал не в бунтах, а в виде мерных изделий, посмотрите раздел прутков медных. Для готовых проводников в бухтах есть проволока медная.
Не округляйте и не подбирайте диаметр «по аналогии». Замена диаметра на близкий меняет вытяжку на волочильном стане и режим отжига. Согласуйте любое отклонение от проекта с технологом.
6. Применение в отраслях
Подавляющая часть медной катанки перерабатывается в проволоку и далее в кабельно-проводниковую продукцию. Поэтому спрос на неё определяется энергетикой, строительством, связью и электромашиностроением. Прямое использование катанки без волочения встречается редко.
Энергетика и кабельная промышленность
Жилы силовых и контрольных кабелей, провода для воздушных линий и подстанций. Катанка для кабельной промышленности – основной сегмент потребления.
Машиностроение и электромашиностроение
Обмоточные провода для электродвигателей, генераторов, трансформаторов и катушек. К чистоте меди и качеству поверхности здесь предъявляют повышенные требования.
Строительство и ЖКХ
Монтажные провода и кабели для электроснабжения зданий, заземляющие проводники, молниезащита. Катанка попадает сюда в виде готовой продукции через кабельные заводы.
Электротехника и связь
Провода для оборудования, слаботочные и телекоммуникационные кабели, проволока для электрических машин и аппаратов.
Специальные применения
Проволока для сварки меди, припоев и лужёных изделий, а также гибкие проводники и плетёнка. Состав и марку меди подбирают под технологический процесс.
Если же задача связана с токоведущими шинами для распределительных устройств, лучше сразу рассматривать плоский прокат: шины медные нормируются отдельным стандартом ГОСТ 434-78 и поставляются в мерных длинах.
| Отрасль | Конечное изделие | Ключевое требование к катанке |
|---|---|---|
| Кабельная промышленность | Жилы кабелей и проводов | Стабильный диаметр, качество поверхности, марка М1 или выше |
| Электромашиностроение | Обмоточные провода | Высокая чистота, пластичность |
| Строительство | Электромонтажные кабели | Соответствие проекту по марке и сечению |
| Связь | Слаботочные кабели | Электропроводность, тонкое волочение |
7. Как выбрать катанку под задачу
Для катанки не применяют классические критерии «давление и температура», характерные для труб. Выбор строится по назначению готового изделия, марке меди, диаметру и по условиям поставки. Ниже приведена четырёхшаговая методика.
Шаг 1. Определить назначение и технологию переработки
Уточните, что вы будете делать: тянуть проволоку на собственном стане, перепродавать материал или использовать его как заготовку для специальных изделий. От этого зависят требования к пластичности и поверхности. Для тонкого волочения предпочтительна бескислородная медь или катанка, полученная литьём вверх.
Шаг 2. Выбрать марку меди
Опирайтесь на проект и на ГОСТ 859-2014. Для изделий с жёсткими требованиями по проводимости выбирайте марки высокой чистоты (М0, М1). Менее чистые марки допустимы только если это прямо разрешает проект или технологическая карта. Подтвердите марку по сертификату партии.
Шаг 3. Согласовать диаметр и точность
Диаметр катанки должен соответствовать конфигурации волочильного стана и маршруту вытяжки. Уточните допускаемое отклонение по диаметру и овальность: от них зависят обрывы и износ фильер. Размеры берите из документа на продукцию, а не из памяти.
Шаг 4. Проверить упаковку, массу бунта и документы
Уточните вес бунта, способ упаковки и условия хранения: медь чувствительна к влаге и агрессивным средам. Запросите сертификат качества и убедитесь, что номер партии совпадает с маркировкой бунтов. Проверьте возможность отгрузки партиями под ваш график.
Совет. Если вы не уверены в выборе марки или диаметра, не подбирайте материал «на глаз»: уточните параметры у менеджера и опишите назначение изделия. Это быстрее и дешевле, чем возвращать партию. Наличие нужной позиции уточняется отдельно: товар бывает в наличии или под заказ.
8. Расчёт веса и количества
Массу катанки считают по площади поперечного сечения и плотности меди. Расчётная плотность для оценки – около 8,9 г/см³; в коммерческих расчётах используйте значение, согласованное с поставщиком и указанное в документах. Фактическая масса определяется взвешиванием бунтов.
m (кг/м) = 0,7854 × D² × ρ / 1000
при ρ = 8,9 г/см³: m ≈ 0,00699 × D²
D – диаметр, мм; ρ – плотность, г/см³; длина в метрах = масса в кг / m
Пример расчёта. Катанка диаметром 8 мм. Площадь сечения: 0,7854 × 64 = 50,27 мм². Масса одного метра: 0,7854 × 64 × 8,9 / 1000 = 0,4474 кг. Масса 1000 м: около 447,4 кг. В одной тонне: 1000 / 0,4474 ≈ 2235 м.
Обратная задача. Для 10 000 м катанки диаметром 8 мм: 10 000 × 0,4474 = 4474 кг (около 4,47 т). С запасом 3-5% потребуется от 4608 до 4698 кг.
Запас на потери. Закладывайте 3-5% на технологические потери: обрезь концов бунта, брак при заправке и перенастройке стана. Точный процент зависит от технологии и опыта производства, поэтому рассчитайте его по собственным данным и подтвердите с менеджером при формировании заказа.
Для сверки итоговой массы используйте паспорт партии: в нём указаны фактическая масса каждого бунта и общая масса. Расхождение с расчётом в пределах разумной погрешности объясняется допусками по диаметру и округлением плотности.
Часто задаваемые вопросы
Чем катанка медная отличается от медной проволоки?
Катанка – горячедеформированная или литая заготовка круглого сечения в бунтах, предназначенная для дальнейшей переработки, в первую очередь волочения. Проволока получается из катанки после волочения: у неё меньший диаметр, калиброванная поверхность и заданные механические и электрические свойства.
Какие марки меди используют для катанки?
Марки меди определяет ГОСТ 859-2014 «Медь. Марки». Для электротехнических целей используют марки повышенной чистоты, например М0 и М1, в том числе катодные (индекс «к») и бескислородные (индекс «б»). Конкретную марку партии подтверждает сертификат качества, а допустимость замены уточняйте у менеджера.
Можно ли заменить медную катанку алюминиевой?
Для ряда кабельных изделий замена возможна, но она меняет сечение жилы, массу изделия, способ соединения и конструкцию кабеля. Алюминий примерно втрое легче меди по плотности, но уступает ей по электропроводности при равном сечении, поэтому решение принимает проектировщик по конкретному расчёту.
Как рассчитать массу медной катанки?
Масса одного метра в килограммах равна 0,7854 × D² × ρ / 1000, где D – диаметр в миллиметрах, ρ – плотность в г/см³. При плотности 8,9 г/см³ формула упрощается до 0,00699 × D². Для диаметра 8 мм получается около 0,4474 кг/м.
Какой диаметр медной катанки наиболее распространён?
Ориентировочно в кабельной промышленности часто используют катанку диаметром около 8 мм, однако ряд диаметров определяется документом, по которому изготовлена партия. Точный типоразмерный ряд и наличие нужного диаметра уточняйте у менеджера.
Какие документы должны сопровождать партию катанки?
Партию сопровождает сертификат качества или паспорт производителя с указанием марки меди, диаметра, массы, номера партии и нормативного документа, по которому изготовлена продукция. Перед приёмкой сверяйте данные в документах с маркировкой бунтов.
Глоссарий
