Днища

Что такое днища и где они применяются

Днища – это замыкающие элементы цилиндрических сосудов, резервуаров, аппаратов и трубопроводной арматуры. Они воспринимают внутреннее или наружное давление рабочей среды и обеспечивают герметичность корпуса. Без этого элемента невозможно изготовить ни котёл, ни теплообменник, ни технологический аппарат нефтехимии.

Нормативная база на днища достаточно широка: различные типы регламентируются отдельными стандартами в зависимости от формы, давления и отрасли применения. При оформлении заказа уточняйте конкретный стандарт, по которому требуется изготовление.

Типы конструкций

Форма днища определяет распределение напряжений и область применения. Основные конструктивные исполнения:

Материалы и марки стали

Выбор марки стали зависит от рабочей среды, температуры и давления. Поскольку факты по конкретным маркам в данном разделе не зафиксированы, при подборе следует ориентироваться на следующие общие группы:

• Углеродистые стали – применяются при работе с нейтральными средами и умеренных температурах; экономичное решение для резервуаров общего назначения.
• Низколегированные стали – обеспечивают повышенную прочность и хладостойкость; востребованы в нефтяной и газовой промышленности, а также в условиях пониженных температур.
• Нержавеющие стали – используются при контакте с агрессивными средами: кислотами, щелочами, пищевыми продуктами, фармацевтическим сырьём.
• Легированные жаропрочные стали – применяются в энергетическом и котельном оборудовании при высоких рабочих температурах.

Конкретную марку и группу исполнения рассчитаем под вашу спецификацию.

Применение в отраслях

• Нефтегазовая переработка – сепараторы, ёмкости для хранения нефтепродуктов, реакторы.
• Химическая промышленность – аппараты с агрессивными рабочими средами, теплообменники, колонное оборудование.
• Энергетика и котлостроение – котлы, деаэраторы, паровые барабаны.
• Пищевая и фармацевтическая отрасли – ёмкости из нержавеющей стали для хранения и переработки продуктов.
• Машиностроение – гидроаккумуляторы, ресиверы, компрессорные установки.
• Сельское хозяйство и АПК – силосы, бункеры, ёмкости для хранения зерна и жидкостей.

Как подобрать днище под задачу

При выборе необходимо учитывать несколько ключевых параметров:

• Диаметр и толщина стенки – определяются расчётом на прочность исходя из рабочего давления и марки стали.

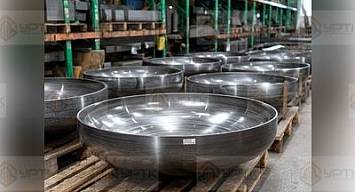

• Тип формы – эллиптическое подходит для большинства аппаратов под давлением; плоское – для крышек при низком давлении; коническое – если требуется самотёчный выгруз среды.
• Рабочая среда – агрессивные среды требуют нержавеющих или легированных сталей; нейтральные – допускают применение углеродистых марок.
• Температурный режим – при низких температурах (ниже -40 °С) необходима хладостойкая сталь; при высоких – жаропрочное исполнение.
• Нормативные требования – для сосудов под давлением обязательна привязка к профильным стандартам и расчётам по правилам промышленной безопасности.

Особенности конструкции и ключевые свойства

Штампованные и сварные днища отличаются по технологии изготовления. Штампованные формируются из листа за один или несколько переходов – это обеспечивает однородность структуры металла и отсутствие сварных швов в зоне максимальных напряжений. Сварные (сегментные) применяются при больших диаметрах, когда ограничения пресса не позволяют отштамповать изделие целиком.

Важный конструктивный параметр – наличие отбортовки: борт обеспечивает удобство стыковки с обечайкой и снижает концентрацию напряжений в сварном шве. Высота и радиус отбортовки нормируются в зависимости от типа днища.

Все позиции раздела доступны под заказ. Для расчёта под конкретную спецификацию – обращайтесь к менеджерам УРТК.
