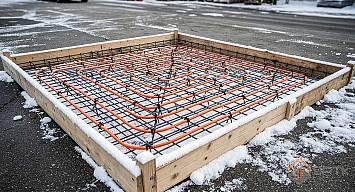

Раздел объединяет то, что нужно для электропрогрева монолитного бетона и мёрзлого грунта на стройплощадке в холодное время: греющие провода и кабели, трансформаторные подстанции, распределительные шкафы и подводящий провод. Если укладываете готовые секции в опалубку и включаете их прямо в бытовую сеть, выбирайте кабель для прогрева бетона - секция резистивная, длина и мощность заданы производителем, резать и укорачивать её нельзя.

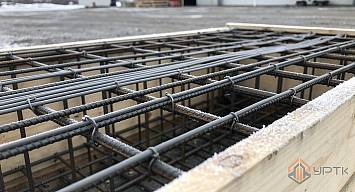

Для протяжённых конструкций и больших объёмов чаще берут провод ПНСВ: его укладывают по арматуре произвольной длиной прямо на площадке, но подключают не к сети 220 В, а через понижающий трансформатор из раздела трансформаторы для прогрева бетона. От щита к трансформатору и между точками подключения тянут подводящий провод АПВ - он не греющий, а силовой, выпускается по ГОСТ 6323-79.
Когда на площадке одновременно работает несколько групп кабелей или проводов прогрева, питание разводят через шкаф распределительный на 9 или 12 групп, со счётчиком или без - от него запитывают каждую линию отдельным автоматом.
Готовую секцию кабеля подбирают по суммарной мощности и длине: у всех марок в каталоге около 40 Вт на метр греющей части, поэтому общая мощность, делённая на 40 Вт/м, даёт длину, а мощность, делённая на 220 В, - ток, который потребляет секция при включении. Провод ПНСВ считают иначе: сначала подбирают трансформатор по ступеням выходного напряжения - 55, 65, 75, 85, 95 В у КТПТО-80, 63, 70, 80 В у ТСДЗ-63, 45, 55, 75 В у ТСДЗ-80, а затем берут провод нужного диаметра жилы от 1,2 до 3,0 мм бухтами по 1000, 500 или 250 м; подключать этот провод напрямую к сети 220 В нельзя. Сечение подводящего АПВ под нагрузку линии выбирают из диапазона от 2,5 до 120 кв.мм.
| Позиция | Подключение | Мощность / напряжение | Форма поставки |
|---|---|---|---|
| Кабель для прогрева бетона | сеть ~220 В напрямую | около 40 Вт/м, длина 3-150 м | готовая секция |
| Провод ПНСВ | через понижающий трансформатор | диаметр жилы 1,2-3,0 мм | бухта 250-1000 м |
| Провод АПВ | подводящий, не греющий | сечение 2,5-120 кв.мм | бухта |
| ТСДЗ-63 | вход ~380 В | 63 кВА, ступени 63/70/80 В | штука |
| ТСДЗ-80 | вход ~380 В | 80 кВА, ступени 45/55/75 В | штука |
| КТПТО-80 | вход ~380 В | 80 кВА, ступени 55/65/75/85/95 В | штука |
| Шкаф распределительный | 380/220 В | 9 или 12 групп | штука |
Частая ошибка - включать кабель прогрева, ещё не залитый бетоном: греющая часть рассчитана на отвод тепла именно в бетон, а установочный провод выводят наружу отдельно от секции. Вторая ошибка - подавать на провод ПНСВ напряжение сети 220 В вместо ступени понижающего трансформатора, это нарушение условий применения провода. Заказ считают по фронту работ: суммарную мощность подключённых кабелей делят между группами шкафа, а трансформатор подбирают по ступеням так, чтобы суммарный ток в цепях прогрева не превышал паспортное значение подстанции.
Подберём кабель, провод и трансформатор под объём заливки и температуру на площадке, посчитаем количество секций и метраж бухт, рассчитаем поставку вместе со шкафом и подводящим проводом и отгрузим в регион.
Чем кабель для прогрева бетона отличается от провода ПНСВ? Кабель - готовая секция фиксированной длины, которая работает от сети около 220 В, укорачивать её нельзя. Провод ПНСВ поставляется бухтами произвольной длины и питается только от понижающего трансформатора, а не от сети 220 В.
Можно ли подключить провод ПНСВ напрямую к сети 220 В? Нет, провод ПНСВ рассчитан на питание через понижающий трансформатор со ступенями низкого напряжения, прямое подключение к сети 220 В не допускается ни при каких условиях.
Как прикинуть длину кабеля прогрева под нужную мощность? Погонная мощность у секций в каталоге около 40 Вт на метр, поэтому требуемую общую мощность делят на 40 Вт/м и получают длину секции, которую имеет смысл заказывать.

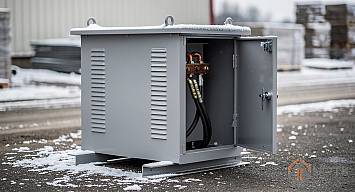

Какой трансформатор подходит для провода ПНСВ? Подстанция серии КТПТО-80 на 80 кВА со ступенями 55-95 В или ТСДЗ-63/80 на 63 либо 80 кВА со своими ступенями низкого напряжения - выбор зависит от объёма заливки и температуры на площадке.

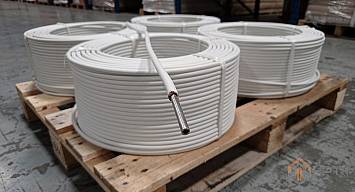

Зачем в разделе провод АПВ, если он не греющий? АПВ - подводящий провод по ГОСТ 6323-79: им соединяют щит или трансформатор с точками подключения кабелей и провода ПНСВ, а также используют в силовых и осветительных сетях площадки.

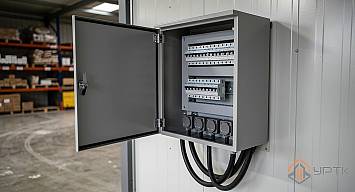

Для чего нужен шкаф распределительный на площадке прогрева? Он разводит питание 380/220 В по отдельным группам, к каждой из которых подключают свою линию кабеля или провода прогрева - так проще защитить и отключить конкретную линию автоматом.
