Здесь собраны огнеупорные материалы для кладки и футеровки тепловых агрегатов: шамотный кирпич, мертель и глина, каолиновая вата, шамотные заполнители, огнеупорный бетон, набивные массы и смеси, периклазовый порошок, формовочный песок. Для печей выбор начинается с задачи: кладка, теплоизоляция, монолитная футеровка или литейная оснастка. Материал подбирают по этой задаче, а марку, размер и норматив уточняют уже в нём. В конце есть таблица с нормативами и ответы на частые вопросы.

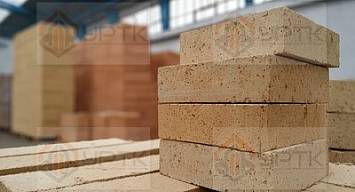

Основа кладки – шамотный кирпич по ГОСТ 390-2018. ША имеет огнеупорность 1690 °C, ШБ – 1650 °C; максимальная температура применения по справочному приложению стандарта – 1400 °C для ША и 1350 °C для ШБ. Размеры описывает ГОСТ 8691-2018: кирпич № 5 имеет размер 230х114х65 мм, № 6 – 230х114х40 мм, № 8 – 250х124х65 мм. Для арок, сводов и закруглений нужны клиновые ШБ-22, ШБ-44 и ШБ-45. Под печи и перекрытия проёмов выкладывают крупным форматом – плита шамотная № 94 (460х230х75 мм) и № 96 (600х230х90 мм) тех же марок ША и ШБ, а тонкую облицовку – лещадкой 230х114х25 мм.

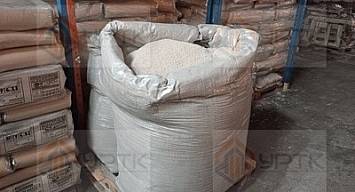

Кирпич кладут на растворе. Мертель огнеупорный – сухой тонкомолотый порошок, из которого у потребителя делают кладочный раствор. Алюмосиликатные мертели описывает ГОСТ 6137-2015, и все они термотвердеющие. Шамотные МШ-28, МШ-31, МШБ-35, МШ-36 и МШ-39 предназначены для печей и для кладки кирпича ША и ШБ; раствор затворяют водой, а МШ-28, МШ-31, МШ-36 и МШ-39 можно затворять и жидким стеклом, тогда он твердеет на воздухе.
Для печных работ есть и готовая сухая кладочная глино-шамотная смесь в мешке 20 кг: глина, шамот и песок, жаростойкость до +1300 °C. Ею кладут и ремонтируют печи, а воду и порядок работы указывает инструкция изготовителя на мешке. Для раствора из отдельных компонентов предназначена шамотная глина ПГБ: сухой молотый порошок в мешке 20 кг, Al2O3 не менее 30 %, огнеупорность не ниже 1670 °C. Это полуфабрикат, его смешивают с шамотом или песком и затворяют водой.
Каолиновая вата – теплоизоляционный муллитокремнеземистый материал по ГОСТ 23619-2024. Её ставят слоем за рабочей футеровкой из шамотного кирпича на мертеле или из огнеупорного бетона: в промышленные печи, воздухонагреватели доменных печей, металлопроводы, нагревательные колодцы. В том же разделе – одеяло, шнур, бумага и лента из керамического волокна класса 1260 °C по ТУ изготовителя: ими изолируют котлы и дымоходы и уплотняют дверцы и люки печей.
Рулон МКРР-130 и войлок МКРВ-200 отличаются плотностью (предел 130 и 200 кг/м³), толщина у обоих 20 мм, а 30 и 40 мм изготавливают под заказ. До 1150 °C рассчитаны эти марки, до 1300 °C – хромсодержащие МКРРХ-150 и МКРВХ-250. Плита МКРП-340 – жёсткий слой толщиной от 30 до 60 мм, картон МКРК-500 – тонкие листы от 3 до 7 мм. Если на материал попадают расплавы, агрессивные газы, истирание, удары или поток газа быстрее 10 м/с, его ставят не рабочим, а промежуточным защищённым слоем.

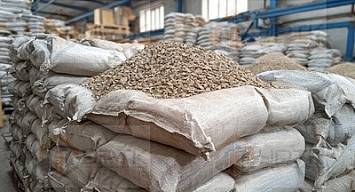

Шамот – обожжённая огнеупорная глина, раздробленная до нужного зерна. Раздел шамот и огнеупорные заполнители шире: заполнитель – сыпучий зернистый материал заданного класса крупности для бетонов, масс, смесей, мертелей и изделий. Требования задаёт ГОСТ 23037-2022, действующий с 1 марта 2023 года.
Шамотные ЗША, ЗШБ и ЗШВ имеют огнеупорность не ниже 1690, 1630 и 1580 °C: крупный класс идёт в бетоны, мелкий – в смеси и мертель. Порошок шамотный молотый ПШБМ, фракция 0–2 мм, огнеупорность не ниже 1670 °C, добавляют в глину для кладочного раствора печей, его применяют и при ремонте тепловых агрегатов. В обозначении при заказе указывают марку, класс зерна и подкласс.

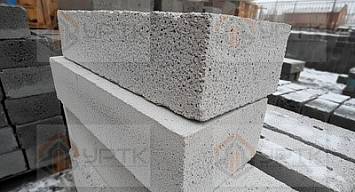

Монолитную футеровку печей и котлов делают из огнеупорного бетона. Его поставляют сухой бетонной смесью, которую перед укладкой затворяют водой; требования задаёт ГОСТ 34470-2018. Стандарт делит бетоны по содержанию CaO: бесцементные – до 0,2 %, а среднецементные – свыше 2,5 %, между ними есть промежуточные группы. По температуре применения классы идут от умеренных до 1100 °C до особо высоких свыше 1700 °C. Укладывают вибролитьём, торкретированием, штыкованием или набивкой.

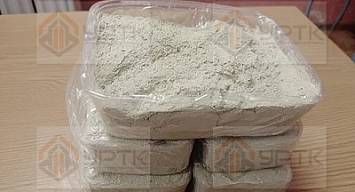

От бетона отличается набивная масса: она готова к укладке без жидкости, её засыпают в футеруемое место и трамбуют. Назначение – футеровка и ремонт футеровки набивкой в металлургии, литейном производстве, индукционных и промышленных печах. Серии отличаются основой: корундовая МКН, муллитокорундовые ММКН и СМКН, периклазовая МПН, шпинельные МШПН. Составы задают технические условия изготовителя, а марку и способ укладки подтверждает паспорт партии.

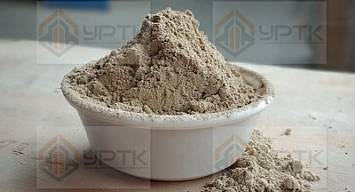

Сухие составы других назначений собраны в разделе огнеупорные смеси: корундовые СКНГ-94 и СБКА, цирконокорундовые СБЦА, муллитокорундовые СМКБ-72 и СМКБ-85, шамотная СБШК-40. Они поставляются по ТУ изготовителя, поэтому цифр состава в разделе нет.

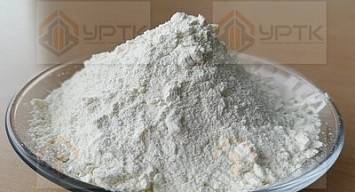

В разделе периклазовый порошок собран магнезиальный огнеупор из оксида магния: его не формуют заранее, а засыпают, набивают и трамбуют. Он служит в сталеплавильном и литейном производстве для подин, стен и откосов печей, для заправки и ремонта футеровки и набивки тиглей индукционных печей. Спечённые марки описывает ГОСТ 24862-81; так, ППЭ-88 (MgO не менее 88 %, зерно до 4 мм) отнесён к подинам и участкам электропечей. Плавленые ППЛ и ПППЛ идут по ТУ изготовителя с долей MgO от 93 до 96,5 % для индукционных печей.

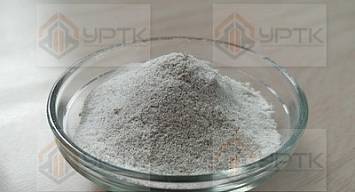

Для формовочных и стержневых смесей нужны формовочный песок и связующее. Песок – сыпучий кварцевый материал по ГОСТ 2138-91; в марке закодированы четыре группы: глинистая составляющая, доля SiO2, однородность и средний размер зерна. Например, в марке 1К1О101 SiO2 не менее 99,0 %, а зерно до 0,14 мм.

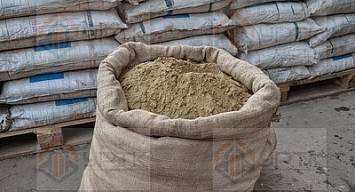

Связующим служит формовочная глина в разделе огнеупорная глина: формовочная огнеупорная по ГОСТ 3226-93 и бентонитовая по ГОСТ 28177-89. У огнеупорной марка показывает прочность при сжатии во влажном и сухом состоянии, а огнеупорность стандарт не нормирует. Марку подбирают по прочности смеси.
В разделе огнеупорная глина есть и буровой бентонит, к литейке он не относится: глинопорошки ПБМА, ПБМБ, ПБМВ и ПБМГ по ТУ 39-0147001-105-93 – буква в конце марки задаёт выход раствора из 1 т порошка, от 20 м³ у ПБМА до 8 м³ у ПБМГ, – и натриевый бентонит для ГНБ в мешках 25 кг.
| Раздел | Для чего | Норматив |
|---|---|---|
| Кирпич шамотный огнеупорный | Кладка печей и тепловых агрегатов, арки и своды | ГОСТ 390-2018, ГОСТ 8691-2018 |
| Плита шамотная | Под и перекрытия печей, крупноформатная кладка, облицовка лещадкой | ГОСТ 390-2018, ГОСТ 8691-2018, лещадка – ТУ изготовителя |
| Мертель огнеупорный | Раствор для огнеупорной кладки | ГОСТ 6137-2015 |
| Огнеупорная глина | Кладка печей, связующее формовочных смесей, буровые растворы | ГОСТ 3226-93, ГОСТ 28177-89, ТУ 39-0147001-105-93, ПГБ – ТУ изготовителя |
| Огнеупорная смесь | Кладка печей и футеровка тепловых агрегатов | ТУ изготовителя |
| Каолиновая вата и керамическое волокно | Теплоизоляция высокотемпературного оборудования, уплотнение дверец и стыков | ГОСТ 23619-2024, керамоволокно – ТУ изготовителя |
| Огнеупорный бетон | Монолитная футеровка печей и котлов | ГОСТ 34470-2018 |
| Набивная масса | Футеровка и ремонт набивкой | ТУ изготовителя, упаковка по ГОСТ 34470-2018 |
| Шамот и огнеупорные заполнители | Зерновая часть бетонов, масс, смесей и мертелей | ГОСТ 23037-2022 |
| Порошок периклазовый огнеупорный | Подины, стены, набивка тиглей индукционных печей | ГОСТ 24862-81, плавленые – ТУ изготовителя |
| Формовочный песок | Формовочные и стержневые смеси для литья | ГОСТ 2138-91 |
Чем шамотный кирпич ША отличается от ШБ? Огнеупорностью и содержанием глинозёма. У ША огнеупорность 1690 °C и Al2O3 не менее 30 %, у ШБ – 1650 °C и не менее 28 %. Предельная температура применения: 1400 °C для ША и 1350 °C для ШБ, поэтому для зоны нагрева до 1400 °C подходит ША.
На что класть шамотный кирпич: на мертель или на глино-шамотную смесь? Кладку ведут на мертеле или на огнеупорной глине. Шамотные мертели МШ рассчитаны на кладку кирпича ША и ШБ и на печи. Готовая кладочная смесь в мешке 20 кг тоже предназначена для печей и для шамотного кирпича в топке; воду и порядок работы указывает инструкция на мешке.
Какую каолиновую вату взять? Выбор идёт по температуре и форме изделия: рулон МКРР-130 и войлок МКРВ-200 выдерживают 1150 °C, хромсодержащие МКРРХ-150 и МКРВХ-250 – 1300 °C. Жёсткий слой даёт плита МКРП-340, а тонкие листы – картон МКРК-500.
Чем шамот отличается от шамотной глины? Шамот – обожжённая глина, раздробленная до нужного зерна; он служит заполнителем для бетонов, масс и смесей. Шамотная глина ПГБ – сухой молотый порошок для кладки, который смешивают с шамотом или песком и затворяют водой.
Чем огнеупорный бетон отличается от набивной массы? Жидкостью. Бетонную смесь перед укладкой затворяют водой, а набивная масса готова к применению: её засыпают в футеруемое место и уплотняют трамбованием. Так различает их ГОСТ 34470-2018.
Цены опубликованы на карточках: у шамотного кирпича и плит – за штуку, у глины, бентонита, мертеля, смесей, шамота, порошков, бетона и каолиновой ваты – за килограмм, у формовочного песка – за тонну, у керамического одеяла – за рулон, у шнура – за метр, у бумаги – за квадратный метр. Позиции без цены на карточке поставляются под заказ: цену рассчитываем по спецификации и фиксируем в счёте или КП. Пришлите спецификацию файлом или напишите марку и объём, мы посчитаем партию. УРТК отгружает по Екатеринбургу и доставляет в регионы России.
