1. Что такое трубы в ППУ изоляции и чем отличаются от аналогов

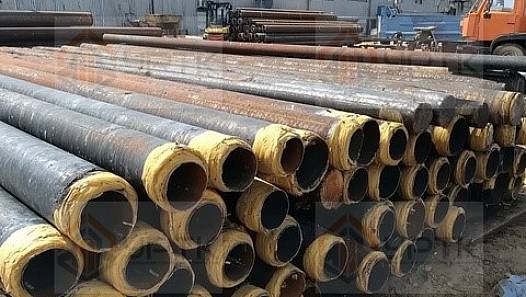

Определение. Труба в ППУ изоляции – это предварительно изолированная трубная конструкция, состоящая из несущей стальной трубы, слоя жёсткого пенополиуретана (ППУ) и наружной защитной оболочки из полиэтилена высокой плотности (ПЭ) или оцинкованной стали. Слой ППУ нанесён на заводе методом заливки под давлением непосредственно на трубу.
Принципиальное отличие от традиционных методов изоляции – заводское исполнение теплоизоляционного слоя. При классической тепловой прокладке в каналах изоляция наносится на месте монтажа и зависит от качества работы бригады. В случае предизолированных конструкций тепловое сопротивление и геометрия слоя ППУ контролируются в заводских условиях, что обеспечивает воспроизводимые характеристики от секции к секции.
Тепловые потери предизолированного трубопровода в 3-4 раза ниже, чем у аналогичного трубопровода в традиционном минераловатном канальном исполнении. Это делает технологию основным решением для бесканальной прокладки тепловых сетей в городской инфраструктуре.
Сравнение с ближайшими аналогами
| Параметр | ППУ изоляция | Минераловатная изоляция (канальная) | Пенопластовая изоляция |
|---|---|---|---|
| Коэффициент теплопроводности, Вт/(м·К) | 0,029-0,033 | 0,040-0,055 | 0,035-0,045 |
| Водопоглощение | Крайне низкое (<3%) | Высокое (требует гидроизоляции) | Низкое |
| Способ прокладки | Бесканальный, канальный, надземный | Только канальный | Бесканальный |
| Система ОДК | Встроена в заводских условиях | Не предусмотрена | Не предусмотрена |
| Расчётный срок службы | 30 лет | 15-20 лет | 20-25 лет |
| Скорость монтажа | Высокая (нет изоляционных работ на объекте) | Низкая | Средняя |
Конструкция «труба в трубе»
Заводская заливка ППУ между несущей трубой и оболочкой создаёт монолитный слой без пустот и мостиков холода. Жёсткое сцепление ППУ с металлом исключает сдвиг изоляции при температурных деформациях.
Система ОДК
Сигнальные проводники, залитые в слой пенополиуретана, позволяют выявить участки увлажнения прибором без земляных работ. Это снижает эксплуатационные затраты на протяжении всего жизненного цикла трубопровода.
Бесканальная прокладка
Жёсткая структура ППУ и прочная полиэтиленовая оболочка позволяют укладывать трубопровод непосредственно в грунт без строительства бетонных каналов, что существенно сокращает объём земляных работ.
Снижение потерь тепла
Коэффициент теплопроводности ППУ – один из наименьших среди промышленных теплоизоляционных материалов. При диаметре DN100 тепловые потери составляют около 8-12 Вт/п.м. против 30-40 Вт/п.м. для канальной прокладки без теплоизоляции.
Смежные изделия для трубопроводных систем – в частности, труба бесшовная стальная и труба электросварная – служат несущей основой для большинства предизолированных конструкций.
2. Нормативная база
Производство, приёмка и эксплуатация предизолированных трубопроводов в России регулируются рядом государственных стандартов и отраслевых документов. Приведём основные из них.
ГОСТ 30732-2006
Основной стандарт на трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке. Устанавливает конструктивные требования, классификацию исполнений, технические характеристики ППУ и ПЭ оболочки, методы испытаний и правила маркировки.
ГОСТ 10704-91
Стандарт на трубы стальные электросварные прямошовные, которые наиболее широко используются в качестве несущего элемента предизолированных конструкций для диаметров DN50-DN1200. Определяет сортамент, допуски на геометрию и требования к механическим свойствам.
ГОСТ 8731-74
Стандарт на трубы стальные бесшовные горячедеформированные. Применяются для несущих труб при повышенных рабочих давлениях и температурах, характерных для сетей промышленного теплоснабжения и нефтяной отрасли.
СП 41-105-2002
Свод правил по проектированию и строительству тепловых сетей бесканальной прокладки с применением предизолированных трубопроводов. Регламентирует требования к траншее, засыпке, сварным и неподвижным опорам, а также к приёмочным испытаниям системы ОДК.
ГОСТ 16338-85
Стандарт на полиэтилен высокого давления (ПВД) – материал, применяемый для изготовления покровной оболочки предизолированных труб. Определяет марки полиэтилена, физико-механические показатели и условия переработки.
| Документ | Сфера регулирования | Ключевые требования |
|---|---|---|
| ГОСТ 30732-2006 | Предизолированные трубы и фасонные изделия | Конструкция, классификация, испытания, маркировка |
| ГОСТ 10704-91 | Несущая электросварная труба | Сортамент, геометрические допуски, прочность |
| ГОСТ 8731-74 | Несущая бесшовная горячекатаная труба | Размеры, механические свойства, испытания |
| СП 41-105-2002 | Строительство тепловых сетей | Проектирование, монтаж, ОДК, приёмка |
| ГОСТ 16338-85 | Материал покровной оболочки (ПЭ) | Марки полиэтилена, физико-механические свойства |
Важно. При составлении проектной документации следует руководствоваться актуальными редакциями стандартов. Если проектом предусмотрена эксплуатация при температуре теплоносителя выше +130 °C, необходимо проверить, что выбранное исполнение трубы соответствует классу применяемого пенополиуретана по ГОСТ 30732-2006.
3. Виды и классификация
По ГОСТ 30732-2006 предизолированные трубы разделяют по нескольким признакам: тип покровной оболочки, исполнение по рабочей температуре, наличие системы ОДК и конфигурация (прямые трубы или фасонные изделия).
По типу покровной оболочки
С полиэтиленовой оболочкой (ПЭ)
Наиболее распространённый вариант для подземной бесканальной прокладки. Оболочка из полиэтилена высокой плотности обеспечивает высокую химическую стойкость, механическую прочность и герметичность слоя ППУ при контакте с влажным грунтом. Рабочая температура оболочки – до +50 °C.
С оцинкованной оболочкой
Применяется при надземной прокладке и в условиях повышенных механических нагрузок. Стальная оцинкованная оболочка устойчива к ударным воздействиям и не требует дополнительной защиты от УФ-излучения в отличие от полиэтилена.
По исполнению (рабочая температура)
| Исполнение | Рабочая температура теплоносителя | Состав ППУ | Типичное применение |
|---|---|---|---|
| Исполнение 1 | до +130 °C | Стандартный пенополиуретан | Городские тепловые сети, ГВС |
| Исполнение 2 | до +140 °C | Модифицированный ППУ с повышенной термостойкостью | Промышленные тепловые сети |
| Исполнение 3 | до +150 °C | Высокотемпературный ППУ | Магистральные сети повышенных параметров |
По наличию системы ОДК
- С ОДК – в слой ППУ при заводской заливке закладываются медные или стальные сигнальные проводники диаметром 1,5-2,0 мм; конфигурация проводников фиксируется в сопроводительной документации.
- Без ОДК – применяются при технической невозможности подключения к системе мониторинга или в нестандартных конфигурациях.
По конфигурации
- Прямые трубы – основной элемент трубопровода, поставляются длиной 6 и 12 м.
- Отводы – угловые элементы 30°, 45°, 60°, 90° в ППУ изоляции.
- Тройники – для разветвления трубопровода.
- Переходы – для изменения диаметра трубопровода.
- Неподвижные опоры – для фиксации трубопровода и компенсации тепловых удлинений.
- Концевые муфты и термоусадочные манжеты – для герметизации стыков при монтаже.
Выбор конкретного исполнения определяется проектными параметрами тепловой сети: давлением, температурой теплоносителя, типом прокладки и требованиями к мониторингу. При нестандартных условиях – уточняйте у менеджера.
4. Марки и материалы
Наиболее распространённая марка несущей трубы – сталь 20 (ГОСТ 1050-2013). Она сочетает удовлетворительную свариваемость, достаточную прочность при рабочих температурах до +200 °C и доступность. Сталь 20 применяется для большинства городских тепловых сетей с параметрами теплоносителя до 150 °C и давлением до 1,6 МПа.
Несущая труба – основной силовой элемент конструкции. Именно от её марки зависят допустимое рабочее давление, температурный диапазон и срок эксплуатации всего трубопровода. Пенополиуретан и оболочка выполняют теплоизоляционную и защитную функции, но давление и температуру воспринимает металл.
| Марка стали | ГОСТ на трубу | Рабочая температура, °C | Рабочее давление, МПа | Применение |
|---|---|---|---|---|
| Ст20 | ГОСТ 10704-91, ГОСТ 8731-74 | –40 ... +200 | до 1,6 | Городские тепловые сети, ГВС, промышленные системы отопления |
| 09Г2С | ГОСТ 10706-76, ГОСТ 8731-74 | –60 ... +200 | до 2,5 | Объекты в районах с суровым климатом, магистральные трубопроводы, нефтегаз |
| 17Г1С | ГОСТ 10706-76 | –40 ... +200 | до 2,5 | Магистральные трубопроводы большого диаметра |
| 10 | ГОСТ 8733-74 | –40 ... +200 | до 1,0 | Трубопроводы горячего водоснабжения, малых диаметров |
Материалы покровной оболочки
| Тип оболочки | Материал | Рабочая температура среды | Особенности |
|---|---|---|---|
| Полиэтиленовая | ПЭ высокой плотности (ГОСТ 16338-85) | до +50 °C на поверхности оболочки | Высокая химическая стойкость, гидроизоляция, подходит для бесканальной прокладки |
| Оцинкованная стальная | Лист оцинкованный по ГОСТ 14918-80 | –60 ... +200 °C | Механическая прочность, стойкость к УФ, надземная и канальная прокладка |
При выборе марки несущей трубы для промышленных объектов с давлением свыше 1,6 МПа или температурой теплоносителя выше +130 °C рекомендуется применять бесшовные трубы по ГОСТ 8731-74. Для городских тепловых сетей с типовыми параметрами достаточно электросварных труб по ГОСТ 10704-91.
5. Типоразмеры и сортамент
Типоразмер предизолированной трубы характеризуется тремя величинами: условным проходом (DN) несущей трубы, наружным диаметром несущей трубы и наружным диаметром покровной оболочки. Толщина слоя ППУ определяется разностью этих диаметров.
По ГОСТ 30732-2006 допускается два ряда толщины изоляции в зависимости от тепловых потерь: стандартная (тип 1) и усиленная (тип 2). Ниже приведены ориентировочные параметры для труб с полиэтиленовой оболочкой при стандартной толщине изоляции.
| DN, мм | Наруж. Ø несущей трубы, мм | Стенка несущей трубы, мм | Наруж. Ø оболочки (тип 1), мм | Наруж. Ø оболочки (тип 2), мм | Масса 1 п.м. (тип 1), кг/м |
|---|---|---|---|---|---|
| DN32 | 38 | 3,0 | 110 | 125 | 4,8 |
| DN40 | 45 | 3,0 | 110 | 125 | 5,3 |
| DN50 | 57 | 3,5 | 125 | 140 | 6,7 |
| DN65 | 76 | 3,5 | 140 | 160 | 8,5 |
| DN80 | 89 | 4,0 | 160 | 180 | 11,0 |
| DN100 | 108 | 4,0 | 180 | 200 | 13,5 |
| DN125 | 133 | 4,5 | 200 | 225 | 17,2 |
| DN150 | 159 | 5,0 | 225 | 250 | 21,8 |
| DN200 | 219 | 6,0 | 315 | 355 | 38,5 |
| DN250 | 273 | 7,0 | 400 | 450 | 60,0 |
| DN300 | 325 | 8,0 | 450 | 500 | 80,5 |
| DN400 | 426 | 9,0 | 560 | 630 | 125,0 |
| DN500 | 530 | 10,0 | 710 | 800 | 185,0 |
Примечание. Значения массы погонного метра приведены ориентировочно и зависят от плотности ППУ (60-80 кг/м³), толщины оболочки и конкретной марки несущей трубы. Точные данные указаны в сертификате производителя и опросном листе. Для нестандартных диаметров или усиленной изоляции – уточняйте у менеджера.
Длина мерных труб составляет 6 или 12 м. Резка в размер по чертежам заказчика выполняется на складе при наличии соответствующего оборудования. При прокладке нестандартных участков используют отводы, тройники и переходы в ППУ изоляции того же производителя, чтобы обеспечить единую систему ОДК.
6. Применение в отраслях
Предизолированные трубопроводы применяются везде, где требуется транспортировка горячей воды, пара или иных теплоносителей с минимальными тепловыми потерями. Перечислим основные отрасли.
ЖКХ и городские тепловые сети
Наиболее массовый сегмент применения. Реконструкция тепловых сетей в городах по программам замены ветхих трубопроводов, прокладка новых кварталов. Параметры: T до +130 °C, P до 1,6 МПа, диаметры DN50-DN600.
Энергетика
Трубопроводы от ТЭЦ и котельных до распределительных пунктов. Применяются исполнения 2 и 3 при температурах теплоносителя до +150 °C. Несущие трубы – как правило, бесшовные по ГОСТ 8731-74, марка 09Г2С или Ст20.
Нефтегаз
Трубопроводы для нагрева и транспортировки вязких нефтепродуктов в суровых климатических условиях, системы обогрева площадок и резервуарных парков. Марка несущей трубы – преимущественно 09Г2С для температур до –60 °C.
Промышленность
Внутриплощадочные трубопроводы промышленных предприятий: пищевые производства, металлургия, горнодобывающие комплексы. Применяются для систем горячего водоснабжения цехов и теплоснабжения административных корпусов.
Химия и нефтехимия
Трубопроводы технологического теплоснабжения, транспортировка греющей воды и пара низкого давления для поддержания температурного режима технологических процессов. Особое внимание – к совместимости материала оболочки со средой.
Машиностроение
Системы отопления и горячего водоснабжения производственных корпусов машиностроительных заводов. Предизолированные трубопроводы сокращают теплопотери при прокладке в неотапливаемых пространствах между корпусами.
При реконструкции объектов нередко требуется сочетание предизолированных труб с трубами водогазопроводными ВГП во внутренних разводках, а для нефтяных объектов Западной Сибири – с насосно-компрессорными трубами в технологических схемах.
7. Как выбрать трубы в ППУ изоляции под задачу
Грамотный выбор предизолированного трубопровода начинается с анализа проектных условий эксплуатации. Ниже – методика в четыре шага.
Шаг 1. Определите рабочее давление и гидравлические параметры
Рабочее давление теплоносителя определяет требования к несущей трубе: толщину стенки, марку стали и стандарт изготовления. При давлении до 1,0 МПа достаточно электросварных труб по ГОСТ 10704-91. При давлении 1,0-2,5 МПа рекомендуется переходить на бесшовные трубы по ГОСТ 8731-74. Условный проход DN выбирается по гидравлическому расчёту сети исходя из расходных параметров.
Шаг 2. Определите температурный режим и выберите исполнение
Рабочая температура теплоносителя определяет исполнение по ГОСТ 30732-2006. При температурах до +130 °C выбирается исполнение 1. При +130 °C ... +140 °C – исполнение 2. При +140 °C ... +150 °C – исполнение 3. Следует принимать во внимание не только номинальную температуру, но и возможные кратковременные пиковые значения при пусковых режимах.
Шаг 3. Определите тип прокладки и покровную оболочку
Для бесканальной подземной прокладки применяется полиэтиленовая оболочка – она устойчива к грунтовым водам и механическому воздействию грунта. Для надземной прокладки предпочтительнее оцинкованная стальная оболочка, не требующая защиты от ультрафиолета. В условиях химически агрессивных грунтов следует дополнительно согласовать тип оболочки с проектировщиком.
Шаг 4. Укажите типоразмер и требования к системе ОДК
На основании проектного DN, выбранного исполнения и типа оболочки формируется обозначение трубы. Для тепловых сетей коммунальной инфраструктуры наличие системы ОДК является обязательным по СП 41-105-2002. Для промышленных объектов с закрытым трубопроводным контуром решение о применении ОДК принимается проектной организацией.
Рекомендация. Если параметры теплоносителя, тип прокладки или нормативные требования вызывают сомнения – проконсультируйтесь с менеджером до оформления заявки. Замена исполнения после изготовления труб нецелесообразна. Уточняйте детали у специалиста УРТК перед оформлением заказа.
8. Расчёт веса и количества
При подготовке спецификации необходимо рассчитать суммарную массу трубопровода для выбора грузоподъёмного оборудования и транспортных средств, а также определить точное количество труб с учётом неизбежных потерь на обрезь.
Формула массы погонного метра предизолированной трубы
Пример расчёта для DN100 (тип 1, исполнение 1).
Исходные данные: D_тр = 108 мм, s = 4 мм, D_об = 180 мм, t_об = 4 мм, ρ_ппу = 70 кг/м³.
m_тр = π × (108 - 4) × 4 × 7850 × 10⁻⁶ = 3,14159 × 104 × 4 × 7850 × 0,000001 ≈ 10,24 кг/м
m_ппу = π/4 × (180² - 108²) × 70 × 10⁻⁶ = 0,7854 × (32400 - 11664) × 70 × 0,000001 ≈ 1,14 кг/м
m_об = π × (180 - 4) × 4 × 950 × 10⁻⁶ = 3,14159 × 176 × 4 × 950 × 0,000001 ≈ 2,10 кг/м
Итого: m ≈ 10,24 + 1,14 + 2,10 ≈ 13,5 кг/м – что совпадает с табличным значением для DN100.
Расчёт количества труб с учётом потерь
Внимание. При расчёте количества всегда закладывайте запас 3-5% на обрезь, подгонку и возможный брак при монтаже. Для трасс с большим числом поворотов и врезок запас следует увеличить до 5-7%. Дозаказ труб из следующей производственной партии может привести к несовпадению параметров ОДК и потребует дополнительного согласования.
Помимо собственно трубных секций, в спецификацию следует включить фасонные изделия (отводы, тройники, переходы), неподвижные опоры, концевые уплотнения и термоусадочные манжеты для стыков. Полный комплект изделий обеспечивает герметичность системы ОДК на всей трассе.
Часто задаваемые вопросы
Какой срок службы труб в ППУ изоляции?
Расчётный срок службы трубопроводов с ППУ изоляцией составляет 30 лет при соблюдении проектных параметров эксплуатации: рабочей температуры, давления и условий монтажа. Реальный ресурс во многом определяется качеством сварных стыков, правильностью выполнения неподвижных опор и состоянием компенсаторов тепловых удлинений. Повреждение полиэтиленовой оболочки в период монтажа снижает расчётный ресурс из-за увлажнения ППУ.
Чем исполнение 1 отличается от исполнения 2 и 3?
Классификация по исполнениям соответствует допустимой рабочей температуре теплоносителя. Исполнение 1 – до +130 °C, применяется для большинства городских тепловых сетей. Исполнение 2 – до +140 °C, использует модифицированный пенополиуретан с повышенной термостойкостью. Исполнение 3 – до +150 °C, предназначено для тепловых сетей с высокотемпературными параметрами. Различия – в рецептуре ППУ; внешне трубы разных исполнений идентичны, поэтому маркировка на оболочке является обязательным требованием.
Можно ли прокладывать трубы в ППУ изоляции надземно?
Да, надземная прокладка допускается. Для полиэтиленовой оболочки необходима защита от ультрафиолетового излучения – лакокрасочное покрытие или специальный кожух, поскольку ПЭ деградирует под воздействием УФ. Трубы с оцинкованной стальной оболочкой не требуют дополнительной защиты от УФ. При надземной прокладке особое внимание уделяется компенсации тепловых удлинений: из-за большей разницы между монтажной и рабочей температурой нагрузки на неподвижные опоры возрастают.
Что такое система ОДК и обязательна ли она?
ОДК – оперативный дистанционный контроль. Система представляет собой медные или стальные сигнальные проводники, залитые в слой ППУ при заводском производстве. При появлении влаги в изоляции изменяется электрическое сопротивление между проводниками, что фиксируется прибором-рефлектометром с точностью до нескольких метров без вскрытия грунта. Для тепловых сетей коммунальной инфраструктуры применение ОДК является обязательным по СП 41-105-2002.
Какие трубы используются в качестве несущих?
В качестве несущего элемента применяют стальные трубы по ГОСТ 10704-91 (электросварные прямошовные) – наиболее широко, ГОСТ 8731-74 (бесшовные горячедеформированные) – при повышенных требованиях по давлению и температуре, ГОСТ 8733-74 (бесшовные холоднодеформированные) – для малых диаметров. Марки стали: Ст20 – для стандартных условий; 09Г2С – для пониженных монтажных температур и повышенного рабочего давления; 17Г1С – для магистральных трубопроводов большого диаметра.
Как рассчитать необходимое количество труб с учётом потерь?
К расчётной длине трубопровода по проекту добавляют 3-5% на обрезь, подгонку и монтажный брак. Результат делят на длину одной трубы (6 или 12 м) и округляют вверх. Для трасс с большим числом поворотов, врезок тройников или при сложном рельефе местности запас рекомендуется увеличить до 5-7%. Точные значения массы погонного метра для расчёта грузоподъёмности уточняйте по сертификату конкретного производителя.
