1. Что такое медная шина и чем отличается от аналогов

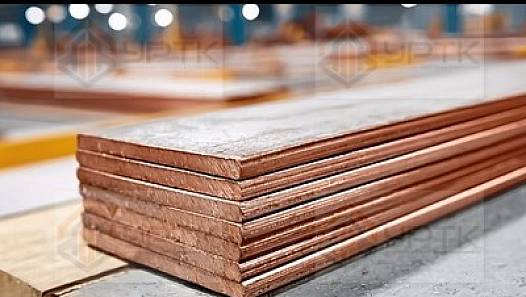

Определение. Шина медная - это прямоугольный или фасонный токопроводящий прокат из меди высокой чистоты, предназначенный для сборки шинопроводов, заземляющих контуров, распределительных устройств и силовых электрических соединений. Изготавливается методом горячей прокатки или прессования с последующим волочением, нормируется по ГОСТ 434-78.
Термин «шина» в электротехническом контексте обозначает жёсткий токопроводник с постоянным поперечным сечением. В отличие от кабеля или проволоки, шина не имеет изоляционной оболочки и монтируется открыто или в защитных коробах. Именно жёсткость и фиксированное сечение обеспечивают предсказуемое распределение тока по длине шинопровода без потерь на контактных соединениях.
Медь как материал для шин выбирают за сочетание высокой электрической проводимости (около 57-58 МСм/м для марки М1), технологичности в обработке и достаточной механической прочности. По проводимости медь уступает только серебру, но при этом несопоставимо дешевле. Алюминиевые шины - ближайший конкурент - имеют примерно вдвое меньшую проводимость и большее тепловое расширение, что создаёт сложности при проектировании шинопроводов большой длины.
Сравнение медной шины с ближайшими аналогами
| Параметр | Шина медная | Шина алюминиевая | Шина латунная |
|---|---|---|---|
| Удельная проводимость | 57-58 МСм/м | 34-37 МСм/м | 15-25 МСм/м |
| Плотность, кг/м³ | 8 900 | 2 700 | 8 400-8 700 |
| Предел прочности (МТ), МПа | 250-300 | 130-160 | 300-400 |
| Пайка / сварка | Легко паяется оловом | Требует флюса, сложнее | Паяется хорошо |
| Основное назначение | Силовые шинопроводы, заземление | Шинопроводы там, где важен вес | Декор, слаботочные соединения |
| Коррозионная стойкость | Высокая (патина защищает) | Высокая | Высокая |
Если по проекту допустима алюминиевая шина, можно обратиться к разделу шина алюминиевая - там представлен аналогичный сортамент для менее нагруженных токопроводов. При специфических требованиях к прочности и коррозионной стойкости рассматривают шину латунную, хотя её проводимость значительно ниже медной.
2. Нормативная база: ГОСТы и ТУ
Производство и приёмка медных шин в России регулируется несколькими действующими стандартами. Ниже - основные документы, на которые ссылаются при поставке, проектировании и монтаже.
ГОСТ 434-78
Основной стандарт на шины медные и алюминиевые для электротехнических целей. Устанавливает марки, размеры, допуски, механические свойства, состояние поставки (ММ/МТ) и правила приёмки.
ГОСТ 859-2014
Стандарт на медь марок М00б, М0б, М1, М1р, М2, М3 и другие. Регламентирует химический состав меди, допустимое содержание примесей и влияние состава на электрофизические свойства.
ГОСТ 1173-2006
Распространяется на медные полосы, ленты и шины для общего применения (не только электротехнического). При выборе важно уточнять, по какому стандарту произведён конкретный прокат.
ГОСТ 193-79
Регулирует производство медных прутков прессованных. Актуален при выборе заготовок для изготовления шин нестандартных сечений методом механической обработки.
Ключевые требования ГОСТ 434-78
| Параметр | Требование | Примечание |
|---|---|---|
| Марка меди | М1, М2 | М1 - содержание Cu ≥ 99,9% |
| Состояние поставки | ММ (мягкая), МТ (твёрдая) | Указывается в заказе |
| Допуск по ширине | ±0,5-1,0 мм в зависимости от размера | Класс точности уточняется |
| Допуск по толщине | ±0,1-0,4 мм | Зависит от толщины профиля |
| Состояние поверхности | Без трещин, расслоений, посторонних включений | Допускается потемнение (патина) |
| Длина мерная | До 4 000 мм (стандарт); под заказ - иная | Немерная длина - от 500 мм |
При поставке на объекты с повышенными требованиями к качеству металла запрашивайте сертификат соответствия с указанием номера плавки и результатов химического анализа. Это обязательное условие для приёмки на объектах Ростехнадзора и при монтаже главных распределительных шинопроводов.
3. Виды и классификация
Медные шины классифицируют по нескольким признакам: форме поперечного сечения, состоянию материала после производства и точности изготовления. Понимание классификации позволяет корректно сформировать техническое задание при заказе.
По форме сечения
Прямоугольная (плоская)
Наиболее распространённый вид. Сечение - прямоугольник с соотношением ширины к толщине от 2:1 до 20:1. Применяется в шинопроводах, распределительных устройствах, щитовом оборудовании. Типичные размеры: от 15×3 до 120×10 мм.
Гибкая (плетёная)
Набирается из множества тонких медных проволок или лент, скреплённых в пакет. Используется в местах, требующих компенсации вибрации, температурного расширения или гибкого соединения между подвижными частями оборудования.
Фасонная (профильная)
Шины специального профиля - Г-образные, Т-образные, в форме «двойного уголка». Производятся под заказ методом экструзии или механической обработки. Применяются в сложных узлах шинных систем.
Многополосная
Набор из нескольких параллельных полос одного сечения, разделённых прокладками. Применяется при больших токах, когда одна шина не обеспечивает нужную токовую нагрузку из-за скин-эффекта.
По состоянию материала
| Обозначение | Расшифровка | Характеристики | Область применения |
|---|---|---|---|
| ММ | Медь мягкая (отожжённая) | Предел прочности 200-250 МПа, удлинение ≥ 30% | Гибкие соединения, заземляющие шины, монтаж в стеснённых условиях |
| МТ | Медь твёрдая (нагартованная) | Предел прочности 250-300 МПа, удлинение 6-10% | Жёсткие шинопроводы, открытые распределительные устройства, силовые щиты |
| МП | Медь полутвёрдая | Промежуточные механические свойства | Специальные применения, уточняется по проекту |
Для большинства промышленных шинопроводов выбирают МТ: она сохраняет геометрию при нагреве от протекающего тока и не провисает между опорными изоляторами. ММ предпочтительна там, где необходима простая гибка на монтаже без подогрева.
4. Марки и материалы
Ходовая марка. М1 - рафинированная медь с содержанием Cu + Ag не менее 99,9% по ГОСТ 859-2014. Это стандартный выбор для силовых шинопроводов, распределительных щитов и заземляющих систем. Удельное электрическое сопротивление М1 не превышает 0,017241 мкОм·м при 20 °C, что соответствует проводимости около 58 МСм/м.
| Марка меди | ГОСТ | Содержание Cu + Ag, % | Уд. сопротивление, мкОм·м | Рабочая температура | Типичное применение |
|---|---|---|---|---|---|
| М00б | ГОСТ 859-2014 | ≥ 99,99 | ≤ 0,01700 | До +120 °C | Электроника, высокоточные приборы |
| М0б | ГОСТ 859-2014 | ≥ 99,97 | ≤ 0,01707 | До +120 °C | Ответственные электротехнические соединения |
| М1 | ГОСТ 859-2014 | ≥ 99,90 | ≤ 0,01724 | До +120 °C | Шинопроводы, РУ, заземляющие контуры |
| М2 | ГОСТ 859-2014 | ≥ 99,70 | ≤ 0,01777 | До +100 °C | Менее ответственные шины, вторичные цепи |
| М3 | ГОСТ 859-2014 | ≥ 99,50 | ≤ 0,01835 | До +100 °C | Заземление, неответственные соединения |
На практике при заказе шины по ГОСТ 434-78 используют марки М1 и М2. М00б и М0б - электролитная медь повышенной чистоты, она встречается преимущественно в специализированных заказах для электроники или экспериментальных установок. Если техническое задание не оговаривает марку отдельно, поставщик по умолчанию предлагает М1.
Смежные изделия из меди того же сортамента - медная полоса и медная лента - производятся из тех же марок, но нормируются по иным стандартам и предназначены для конструкционных, а не электротехнических целей.
5. Типоразмеры и сортамент
ГОСТ 434-78 устанавливает стандартный ряд размеров медных шин прямоугольного сечения. Ниже приведены ходовые типоразмеры с расчётными значениями массы одного погонного метра (при плотности меди 8 900 кг/м³).
| Ширина b, мм | Толщина a, мм | Площадь сечения, мм² | Масса 1 п.м., кг | Допустимый ток (МТ, на воздухе), А |
|---|---|---|---|---|
| 15 | 3 | 45 | 0,401 | ~170 |
| 20 | 3 | 60 | 0,534 | ~220 |
| 25 | 4 | 100 | 0,890 | ~320 |
| 30 | 4 | 120 | 1,068 | ~375 |
| 40 | 4 | 160 | 1,424 | ~480 |
| 40 | 5 | 200 | 1,780 | ~545 |
| 50 | 5 | 250 | 2,225 | ~665 |
| 60 | 5 | 300 | 2,670 | ~780 |
| 60 | 6 | 360 | 3,204 | ~870 |
| 80 | 6 | 480 | 4,272 | ~1 100 |
| 80 | 8 | 640 | 5,696 | ~1 300 |
| 100 | 8 | 800 | 7,120 | ~1 600 |
| 100 | 10 | 1 000 | 8,900 | ~1 900 |
| 120 | 10 | 1 200 | 10,680 | ~2 200 |
Внимание. Значения допустимого тока в таблице носят ориентировочный характер для шин, установленных горизонтально на воздухе при температуре окружающей среды +25 °C и нагреве шины до +70 °C. Точные значения определяются по проектным расчётам с учётом способа монтажа, количества шин в пакете и условий охлаждения. Проверяйте по актуальным ПУЭ и технической документации проекта.
Шины поставляются в прутках длиной до 4 000 мм (мерная длина) или в бухтах для тонких сечений. Нестандартную длину и раскрой в размер по чертежам уточняйте у менеджера при оформлении заказа.
Для небольших токовых нагрузок и заземляющих цепей иногда используют медную проволоку или медный круг - их сортамент охватывает более широкий диапазон малых сечений.
6. Применение в отраслях
Медная шина - универсальный токопроводящий прокат. Её применяют везде, где требуется надёжная передача электрической энергии, защитное заземление или соединение электрооборудования в условиях длительной эксплуатации.
Электроэнергетика
Главные шинопроводы трансформаторных подстанций, распределительные устройства 0,4-35 кВ, шины генераторов и трансформаторов. Жёсткие шинопроводы открытых РУ выполняются из МТ сечением 80×8 - 120×10 мм.
Промышленное производство
Силовые щиты, вводно-распределительные устройства (ВРУ) промышленных предприятий, шины питания мощных электродвигателей и установок. Типичное сечение - 40×4 - 80×8 мм.
Машиностроение
Шины в составе пультов управления, промышленных контроллеров, сварочного оборудования, гальванических линий. Для гальваники используют широкие полосы 80-120 мм с высокой плотностью тока.
Химическая промышленность
Электролизные установки для производства хлора, каустика, цветных металлов. В электролизёрах шины несут ток в сотни килоампер - применяют многополосные пакеты из шин большого сечения.
Строительство и ЖКХ
Системы заземления и молниезащиты зданий (горизонтальные и вертикальные заземлители), шины уравнивания потенциалов в жилых и общественных зданиях. Используют ММ малого сечения (25×4 - 40×4 мм).
Нефтегазовый комплекс
Системы защитного заземления взрывоопасных зон, шины ввода питания буровых установок и нефтеперерабатывающих агрегатов. Требования к качеству металла и наличию сертификатов повышены.
Особенности выбора по отраслям
В электроэнергетике приоритет - токовая нагрузка и механическая прочность; выбирают МТ из М1. В химической промышленности (электролиз) важна максимальная проводимость - применяют М00б или М0б. Для заземляющих систем в строительстве достаточно М2 в состоянии ММ, что позволяет снизить стоимость. В нефтегазе на первый план выходит наличие полного комплекта разрешительной документации.
7. Как выбрать медную шину под задачу
Корректный выбор шины включает четыре последовательных шага. Пропуск любого из них приводит к ошибкам: перегреву проводника, механическим повреждениям при монтаже или перерасходу бюджета.
Шаг 1. Определите расчётный ток
Токовая нагрузка - первичный параметр. Рассчитайте максимальный рабочий ток цепи (с учётом пусковых токов и перегрузки) и допустимый нагрев шины. Для большинства промышленных шинопроводов принимают допустимую температуру нагрева +70 °C при окружающей +25 °C. По сечению шины из таблицы допустимых токов выбирают ближайшее большее значение. При значительных токах (более 2 000 А) рассматривают многополосные компоновки.
Шаг 2. Оцените условия монтажа и рабочую температуру
Если шина монтируется в закрытом коробе или в пакете из нескольких полос, допустимый ток снижается - применяют поправочные коэффициенты (определяются по ПУЭ). При повышенной температуре окружающей среды (более +35 °C) также необходима корректировка. В агрессивных средах (влажность выше 80%, наличие кислот или щелочей) поверхность шин покрывают лужением или никелированием.
Шаг 3. Выберите марку и состояние
Для стандартных шинопроводов и заземляющих систем - М1, МТ. Для мест, где требуется ручная гибка на монтаже, - М1, ММ. Если проект допускает снижение проводимости (вторичные цепи, выравнивание потенциалов) - М2. Для особо ответственных электрохимических производств - М00б или М0б с сертификатом на химический состав.
Шаг 4. Подберите типоразмер и длину
После определения расчётного сечения выбирайте ширину и толщину из стандартного ряда ГОСТ 434-78. Соотношение ширины к толщине влияет на эффективность охлаждения: широкая плоская шина охлаждается лучше, чем квадратная того же сечения, из-за большей площади поверхности. Длину заказывают кратно проектным меркам с учётом запаса на обрезь.
Рекомендация. Если параметры проекта нестандартны или техническое задание содержит требования нескольких нормативных документов одновременно - проконсультируйтесь с менеджером по подбору металлопроката. Специалист поможет подобрать оптимальное сечение и уточнит наличие нужного типоразмера на складе или сроки поставки под заказ.
8. Расчёт веса и количества
Перед оформлением заказа необходимо рассчитать общую массу партии. Это позволяет правильно спланировать логистику, сравнить предложения разных поставщиков и проверить технические характеристики прокатанной шины.
Пример расчёта. Требуется шина 60×6 мм, суммарная длина - 50 м.
m₁ = 0,060 × 0,006 × 8 900 = 3,204 кг/м
Масса партии без запаса: 3,204 × 50 = 160,2 кг
С запасом 5% на обрезь: 160,2 × 1,05 = 168,2 кг
Запас на обрезь. При раскрое шины в размер (распиловка, рубка) часть материала уходит в отход. Стандартная рекомендация - закладывать 3-5% к расчётной длине. При большом числе коротких заготовок или сложном раскрое запас может достигать 7-8%. Уточняйте коэффициент по схеме раскроя перед заказом.
Проверочный расчёт сечения по плотности тока
Значение допустимой плотности тока зависит от условий монтажа, температуры среды и допустимого перегрева. Приведённые 1,5-2,0 А/мм² - ориентировочные значения для открыто проложенных одиночных шин. Для пакетных компоновок плотность тока снижают до 0,8-1,2 А/мм².
Часто задаваемые вопросы
Чем шина медная отличается от медной полосы?
Медная шина и медная полоса - близкие по форме изделия с прямоугольным сечением. Ключевое отличие - в назначении и нормировании. Шина производится по ГОСТ 434-78 специально для электрических целей: нормируется электропроводность, чистота меди и состояние поверхности. Полоса по ГОСТ 1173-2006 - конструкционный прокат с более широким допуском по примесям. Для токопроводящих шинопроводов, распределительных щитов и заземляющих систем применяют именно шину. Смотрите также раздел каталога медная полоса для конструкционных применений.
Какая марка меди применяется для шин чаще всего?
В большинстве задач электроэнергетики и промышленной электротехники применяется марка М1 с содержанием меди не менее 99,9%. Она обеспечивает удельную электрическую проводимость не менее 57 МСм/м. Марка М2 (содержание меди 99,7%) используется там, где требования к проводимости несколько ниже и важнее снизить стоимость материала.
Что означают обозначения ММ и МТ в маркировке шины?
ММ - мягкая (отожжённая) медь. Шина в состоянии ММ пластична, хорошо гнётся и применяется там, где требуется монтажная гибкость: соединения в щитах, заземляющие проводники. МТ - твёрдая (холоднодеформированная) медь. Обладает повышенной механической прочностью, применяется в жёстких шинопроводах, где важна стабильность формы под нагрузкой.
Как рассчитать вес партии медных шин?
Масса одного погонного метра медной шины с прямоугольным сечением рассчитывается по формуле: m = a × b × ρ, где a и b - ширина и толщина в метрах, ρ - плотность меди 8 900 кг/м³. Например, шина 60×6 мм: m = 0,060 × 0,006 × 8 900 = 3,204 кг/м. На всю длину партии умножают на количество метров и прибавляют 3-5% запаса на обрезь.
Можно ли резать медную шину на месте монтажа?
Медную шину режут ножовкой по металлу, угловой шлифмашиной с отрезным диском по цветмету или гидравлическими ножницами. Важно использовать инструмент, предназначенный для цветных металлов, чтобы избежать засорения резца железной стружкой и окисления края. При промышленных объёмах экономичнее заказать раскрой в размер у поставщика.
Нужны ли сертификаты качества на медную шину?
Да. При поставке медной шины для объектов электроэнергетики, промышленных установок и заземляющих систем требуется сертификат качества (паспорт плавки), подтверждающий химический состав и механические характеристики. Документ оформляется на основании ГОСТ 434-78. Уточняйте наличие сертификатов при оформлении заказа у менеджера.
