1. Что такое сварная сетка и чем отличается от аналогов

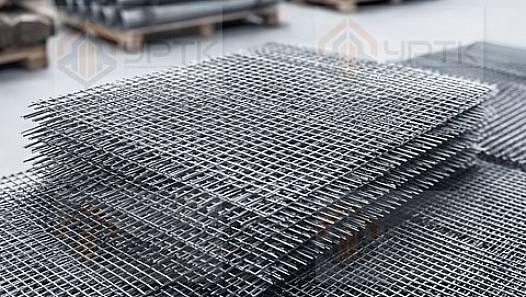

Определение. Сварная сетка – плоское или рулонное изделие из стальной проволоки или арматурных стержней, соединённых в узлах пересечения методом контактной точечной сварки. Перекрёстное соединение обеспечивает фиксированный шаг ячейки и жёсткость конструкции без дополнительного крепежа.
Технология контактной точечной сварки для изготовления проволочных изделий начала активно развиваться в середине XX века. Автоматизированные линии позволили выпускать панели и рулоны с точным соблюдением геометрии ячейки – что было недостижимо при плетении вручную. Сегодня продукция выпускается на высокопроизводительных многоэлектродных установках, которые формируют сотни сварных точек одновременно.
Наряду со сварными конструкциями на рынке присутствуют сетка тканая, сетка плетёная (рабица) и сетка гиттер. Каждый тип имеет свою область применения – выбор зависит от требований к жёсткости, шагу ячейки и условиям эксплуатации.
Сравнение с ближайшими аналогами
| Параметр | Сварная | Тканая | Плетёная (рабица) | Гиттер |
|---|---|---|---|---|
| Способ изготовления | Точечная сварка узлов | Переплетение нитей | Скрутка по спирали | Сварка, сложный профиль |
| Жёсткость | Высокая | Средняя | Низкая (гибкая) | Высокая |
| Точность шага ячейки | Высокая (±1-2 мм) | Средняя | Низкая | Высокая |
| Форма поставки | Карта, рулон | Рулон, лист | Рулон | Карта |
| Основное применение | Армирование, ограждения, промышленность | Фильтрация, сортировка | Ограждения, заборы | Ограждения, фасады |
| Нормативный документ | ГОСТ 23279-2012, ГОСТ 8478-81 | ГОСТ 3826-82 | ГОСТ 5336-80 | ТУ производителя |
Подробный технический разбор плетёной сетки – в статье «Сетка плетёная (рабица) ГОСТ 5336-80: техническое руководство».
2. Нормативная база: ГОСТы и ТУ
Производство и приёмка сварных сеток регулируется несколькими стандартами в зависимости от назначения изделия. Ниже приведены документы, актуальные на момент публикации.
ГОСТ 23279-2012
«Сетки арматурные сварные для железобетонных конструкций и изделий». Устанавливает технические требования к арматурным сеткам из стержней классов А240, А400, А500С и проволоки ВР-1. Регламентирует допуски на шаг ячейки, смещение стержней и прочность сварного соединения.
ГОСТ 8478-81
«Сетки сварные. Технические условия». Распространяется на сетки общего назначения из низкоуглеродистой проволоки диаметром 0,5-6 мм с прямоугольными ячейками. Определяет размеры, допуски, методы испытаний и правила приёмки.
ГОСТ 6727-80
«Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций» (проволока ВР-1). Определяет механические свойства и допуски на диаметр проволоки, из которой изготавливают арматурные сетки.
ГОСТ 380-2005
«Сталь углеродистая обыкновенного качества. Марки». Регулирует химический состав и механические свойства сталей Ст0–Ст6, из которых изготавливают проволоку для сеток общего назначения.
ГОСТ 3282-74
«Проволока стальная низкоуглеродистая общего назначения». Распространяется на проволоку диаметром 0,16-10 мм, которая используется как исходный материал при производстве сеток марок ВР и В. Устанавливает механические характеристики и допуски по диаметру.
Обратите внимание. Сетки из оцинкованной или нержавеющей проволоки могут выпускаться по техническим условиям (ТУ) конкретного предприятия. В этом случае характеристики покрытия и основного металла указываются в паспорте на партию. При закупке запрашивайте сертификат качества с указанием ГОСТ или ТУ, по которому произведено изделие.
| Документ | Область применения | Диаметр проволоки, мм | Ячейка, мм |
|---|---|---|---|
| ГОСТ 23279-2012 | Армирование ЖБК | 3-16 (стержни А240–А500С) | 100×100 – 400×400 |
| ГОСТ 8478-81 | Общее назначение | 0,5-6 | 4×4 – 100×100 |
| ГОСТ 6727-80 (ВР-1) | Арматурная проволока | 3-5 | По ГОСТ 23279 |
| ГОСТ 3282-74 | Проволока общего назначения | 0,16-10 | По ГОСТ 8478 |
3. Виды и классификация
Сварные сетки классифицируются по нескольким признакам: назначению, геометрии ячейки, виду проволоки и типу покрытия. Понимание классификации помогает подобрать изделие без переплаты за избыточные характеристики.
По назначению
Арматурная (дорожная, кладочная)
Изготавливается из стержней А240, А400, А500С или проволоки ВР-1 по ГОСТ 23279-2012. Применяется для армирования монолитных плит, дорожных покрытий, фундаментов и стяжек. Выпускается в картах шириной 0,5-3,8 м.
Общего назначения
Проволока диаметром 0,5-6 мм, ячейка от 4×4 до 100×100 мм, ГОСТ 8478-81. Используется в ограждениях, клетках, поддонах, фильтрах, защитных экранах. Поставляется в рулонах и картах.
Оцинкованная
Проволока с цинковым покрытием (электролитическим или горячим). Повышенная коррозионная стойкость – для уличных ограждений, сельскохозяйственных объектов, влажных помещений. Толщина покрытия: 12-40 мкм и выше.
Из нержавеющей стали
Марки AISI 304, AISI 316. Для пищевой, химической, фармацевтической промышленности и морской среды. Сочетает жёсткость сварного узла с коррозионной стойкостью нержавеющей стали.
По форме ячейки
| Тип ячейки | Описание | Типичные размеры | Применение |
|---|---|---|---|
| Квадратная | Шаг по основе = шагу по утку | 50×50, 100×100, 150×150, 200×200 мм | Армирование, ограждения |
| Прямоугольная | Разные шаги по основе и утку | 100×200, 150×200, 200×300 мм | Армирование плит, дорог |
| Мелкоячеистая | Ячейка до 20×20 мм | 5×5, 10×10, 12,5×12,5, 20×20 мм | Фильтры, защитные кожухи |
По форме поставки
- Карта (панель) – листы фиксированного размера, чаще всего 1,0×2,0 м, 1,5×3,0 м, 2,0×6,0 м и другие.
- Рулон – для сеток из тонкой проволоки (до 3 мм). Ширина рулона 0,5-2,0 м, длина до 50 м.
4. Марки стали и материалы
Наиболее распространённая марка. Для сеток общего назначения по ГОСТ 8478-81 чаще всего используется проволока из стали Ст3пс/сп (ГОСТ 380-2005). Это недорогой низкоуглеродистый сплав с достаточными прочностными характеристиками для строительных и сельскохозяйственных задач. Временное сопротивление разрыву – 370-490 МПа, относительное удлинение – не менее 20%.
| Марка / класс | ГОСТ | Предел прочности, МПа | Рабочая температура, °C | Покрытие / особенности | Применение |
|---|---|---|---|---|---|
| Ст3пс, Ст3сп | ГОСТ 380-2005 | 370-490 | -40…+400 | Без покрытия или оцинковка | Ограждения, поддоны, общестроительные работы |
| ВР-1 (проволока) | ГОСТ 6727-80 | 550-650 | -40…+400 | Без покрытия (чёрная) | Армирование ЖБК по ГОСТ 23279-2012 |
| А240 (А-I) | ГОСТ 5781-82 | 370 (нормативная) | -55…+400 | Без покрытия | Арматурные сетки, нижний класс армирования |
| А400 (А-III) | ГОСТ 5781-82 | 590 (нормативная) | -55…+400 | Без покрытия | Арматурные сетки для несущих конструкций |
| AISI 304 (08Х18Н10) | ГОСТ 18143-72 | 515 | -196…+800 | Нержавеющая (пассивный слой) | Пищевая и химическая промышленность |
| AISI 316 (10Х17Н13М2) | ГОСТ 18143-72 | 515 | -196…+900 | Нержавеющая, кислотостойкая | Агрессивные среды, морская вода |
| Ст3 оцинкованная | ГОСТ 380-2005 + ГОСТ 9.307-89 | 370-490 | -40…+300 | Цинк 40-200 мкм (горячее цинкование) | Уличные ограждения, сельское хозяйство |
Если задача предполагает контакт с нержавеющими средами, обратите внимание на сетку нержавеющую – изделие из сталей AISI 304/316, оптимальное для пищевых производств и химических объектов.
5. Типоразмеры и сортамент
Сортамент сварных сеток охватывает широкий диапазон диаметров проволоки и размеров ячеек. В таблице ниже приведены наиболее востребованные позиции с ориентировочным весом одного квадратного метра.
Сетки общего назначения (ГОСТ 8478-81)
| Диаметр проволоки, мм | Размер ячейки, мм | Масса 1 м², кг | Форма поставки |
|---|---|---|---|
| 1,2 | 12,5×12,5 | 0,72 | Рулон |
| 1,4 | 20×20 | 0,60 | Рулон |
| 1,6 | 25×25 | 0,63 | Рулон |
| 2,0 | 25×25 | 0,98 | Рулон |
| 2,0 | 50×50 | 0,49 | Рулон, карта |
| 2,5 | 50×50 | 0,77 | Рулон, карта |
| 3,0 | 50×50 | 1,11 | Рулон, карта |
| 3,0 | 100×100 | 0,55 | Карта |
| 4,0 | 50×50 | 1,97 | Карта |
| 4,0 | 100×100 | 0,99 | Карта |
| 5,0 | 100×100 | 1,54 | Карта |
| 6,0 | 100×100 | 2,22 | Карта |
Арматурные сетки (ГОСТ 23279-2012)
| Класс арматуры | Диаметр стержня, мм | Шаг ячейки, мм | Масса 1 м², кг | Размер карты (стандартный) |
|---|---|---|---|---|
| ВР-1 | 3 | 100×100 | 0,55 | 1,0×2,0 м |
| ВР-1 | 4 | 100×100 | 0,99 | 1,5×3,0 м |
| ВР-1 | 5 | 100×100 | 1,54 | 1,5×6,0 м |
| А240 | 6 | 150×150 | 1,48 | 1,5×6,0 м |
| А400 | 8 | 150×150 | 2,63 | 2,0×6,0 м |
| А400 | 10 | 200×200 | 3,08 | 2,0×6,0 м |
| А400 | 12 | 200×200 | 4,44 | 2,5×6,0 м |
| А500С | 14 | 200×200 | 6,04 | 2,5×6,0 м |
Нестандартные размеры карт, нестандартные шаги ячейки и диаметры уточняйте у менеджера – часть позиций изготавливается под заказ.
6. Применение в отраслях
Строительство и ЖБК
Армирование монолитных плит перекрытий, фундаментных плит, стяжек, дорожных покрытий. Кладочная сетка укрепляет горизонтальные швы кирпичной кладки. Арматурные карты по ГОСТ 23279-2012 – основной продукт для монолитного домостроения.
Дорожное строительство
Дорожная сетка из проволоки диаметром 3-6 мм укладывается в асфальтовое покрытие для предотвращения трещин и колейности. Применяется при ремонте старых покрытий (противоотражательная сетка) и при устройстве новых автомобильных дорог.
Машиностроение и металлообработка
Поддоны и стеллажные полки для хранения и транспортировки деталей. Защитные кожухи оборудования, решётки вентиляционных каналов, сортировочные грохоты для крупных фракций. Клетки для кранового и погрузочного оборудования.
Химическая и пищевая промышленность
Сетки из нержавеющей стали (AISI 304, AISI 316) применяются в фильтрационных установках, конвейерных линиях, сушильных камерах. Жёсткость сварного соединения обеспечивает стабильность геометрии при термоциклировании.
Агропромышленный комплекс
Клетки для птицы и кроликов, загоны, перегородки, навесы. Оцинкованная сетка с ячейкой 25×25 и 50×50 мм – стандартное решение для фермерских хозяйств. Цинковое покрытие продлевает срок службы при контакте с почвой и органическими средами.
Энергетика и ЖКХ
Ограждения трансформаторных подстанций и электрощитовых, защитные панели кабельных трасс. В системах ЖКХ – решётки водостоков, защита вентиляционных шахт, разделительные конструкции в подвальных помещениях.
Для задач, где требуется фильтрация тонких фракций, рассматривайте сетку тканую с меньшим размером ячейки. Для коррозионностойких применений в цветных металлах – медную сетку.
7. Как выбрать сетку под задачу
Подбор сварной сетки сводится к последовательному определению четырёх ключевых параметров. Ошибка на любом из этапов ведёт либо к недостаточной несущей способности, либо к неоправданной переплате.
Шаг 1. Определите назначение и класс нагрузки
Разграничьте задачу: армирование железобетона, ограждение, промышленный поддон или фильтрация. Для армирования ЖБК необходим продукт по ГОСТ 23279-2012 с классом арматуры А240 или А400. Для ограждений и общестроительных задач достаточно ГОСТ 8478-81. Промышленные поддоны и кожухи допускают продукцию по ТУ производителя, если нагрузки не критичны.
Шаг 2. Выберите диаметр проволоки исходя из нагрузки
Чем выше механическая нагрузка или больший вес должна удерживать конструкция – тем крупнее диаметр. Для лёгких ограждений (птица, кролики) достаточно 1,2-2,0 мм. Для промышленных поддонов – 3,0-5,0 мм. Для армирования стяжек – ВР-1 диаметром 3-5 мм, для несущих плит – А400 диаметром 8-14 мм. Точный расчёт сечения арматуры выполняется по СП 63.13330.2018 (проектировщиком).
Шаг 3. Определите размер ячейки
Ячейка определяет функциональность конструкции. Для армирования стяжек пола – 100×100 или 150×150 мм. Для дорожных покрытий – 150×150 или 200×200 мм. Для ограждения кур – не более 25×25 мм (цыплята) или 50×50 мм (взрослая птица). Для промышленных поддонов – 50×50 или 100×100 мм. Мелкоячеистые сетки (10×10, 20×20 мм) применяются в фильтрах и защитных кожухах.
Шаг 4. Выберите материал и покрытие
Для защищённых помещений подойдёт чёрная (без покрытия) сетка. Для уличного применения – оцинкованная (горячее цинкование для длительного срока службы). Для пищевой, химической и фармацевтической сферы – нержавеющая сталь AISI 304 или AISI 316. Для специальных задач (высокие температуры, специфические среды) уточняйте у менеджера – может потребоваться продукция по ТУ.
Рекомендация. Если параметры объекта неизвестны точно (класс бетона, расчётные нагрузки, агрессивность среды) – проконсультируйтесь с менеджером УРТК или предоставьте проектную документацию. Специалисты помогут подобрать позицию из наличия или под заказ.
8. Расчёт веса и количества
Знание расчётного веса партии необходимо для транспортной логистики, корректного бюджетирования и технического контроля при приёмке. Масса одной карты рассчитывается исходя из общей длины проволоки и её линейной плотности.
Пример расчёта. Требуется армировать стяжку площадью 50 м². Выбрана карта ВР-1 d=4 мм, ячейка 100×100 мм, размер карты 1,5×3,0 м (площадь 4,5 м²). Масса 1 м² = 0,99 кг.
Количество карт: 50 м² / 4,5 м² = 11,1 → принимаем 12 карт (с учётом нахлёста 10% по периметру).
Общая масса: 12 × 4,5 м² × 0,99 кг/м² = 53,5 кг.
С запасом 5% на обрезь: 53,5 × 1,05 ≈ 56 кг.
Важно. При расчёте количества карт для армирования всегда добавляйте 3-5% на обрезь и нахлёст. При укладке с нахлёстом в один шаг ячейки (100 мм) расход материала увеличивается дополнительно. Точный расход определяется схемой раскладки, разработанной проектировщиком. Закажите с запасом – нехватка нескольких карт в середине работ приводит к вынужденным простоям.
Линейная масса погонного метра проволоки
Для самостоятельного расчёта по произвольным параметрам используйте формулу линейной плотности стальной проволоки:
Часто задаваемые вопросы
Чем сварная сетка отличается от тканой и плетёной?
Сварная сетка изготавливается контактной точечной сваркой в узлах пересечения проволок, что обеспечивает жёсткость и точность шага ячейки. Тканая сетка формируется переплетением нитей без сварки – она гибче, но менее жёсткая. Плетёная (рабица) скручивается из одной проволоки по спирали – гибкая, подходит для ограждений, но не для армирования. Сварная конструкция сохраняет форму под нагрузкой, поэтому предпочтительна в строительном армировании и промышленных поддонах.
Какой ГОСТ регламентирует сварную сетку для армирования?
Основной документ для арматурных сварных сеток – ГОСТ 23279-2012 «Сетки арматурные сварные для железобетонных конструкций». Для сеток общего назначения (сельскохозяйственных, строительных) применяется ГОСТ 8478-81. Сетка из проволоки ВР-1 дополнительно регулируется ГОСТ 6727-80.
Какая марка стали используется чаще всего в сварных сетках?
Для сеток общестроительного назначения чаще всего применяется низкоуглеродистая сталь марок Ст3пс/сп (ГОСТ 380-2005) в виде проволоки ВР-1 или В-1. В арматурных сетках используются стержни классов А240, А400 и А500С. Для агрессивных сред проволоку оцинковывают или изготавливают из нержавеющей стали.
Как рассчитать вес карты сварной сетки?
Масса одной карты определяется как произведение площади карты на удельную массу 1 м² по сортаменту. Например, карта 1,5×3,0 м из проволоки d=4 мм с ячейкой 100×100 мм имеет массу: 4,5 м² × 0,99 кг/м² = 4,46 кг. При необходимости точного расчёта используйте формулу через суммарную длину проволоки и её линейную плотность (см. раздел «Расчёт веса»). К итогу добавляйте 3-5% на обрезь.
Можно ли заказать сетку нестандартного размера?
Да, большинство производителей и поставщиков предлагают резку карт в размер по чертежам заказчика. Нестандартные шаги ячейки и диаметры проволоки уточняйте у менеджера – часть позиций выполняется под заказ с производственным сроком.
Какое покрытие выбрать для сетки при использовании на улице?
Для открытого воздуха и умеренно агрессивных сред подходит оцинкованная сетка (горячее или электролитическое цинкование). При контакте с почвой или во влажных помещениях рекомендуется горячее цинкование с толщиной слоя от 40 мкм. Для пищевой, химической и морской среды применяют сетку из нержавеющей стали.
