Содержание
1. Введение
Определение и назначение продукции

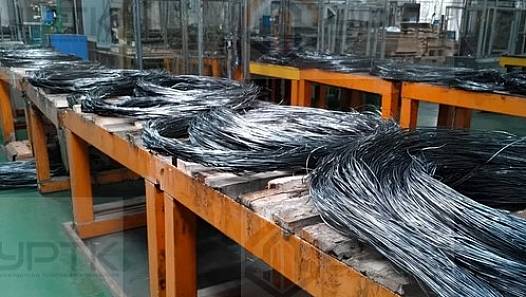

Малозаметное препятствие (МЗП) – объемное проволочное заграждение сдерживающего типа, состоящее из переплетённых колец из тонкой стальной проволоки, предназначенное для защиты периметров объектов от несанкционированного проникновения людей и техники.
Краткая история развития
Малозаметные препятствия были разработаны во второй половине XX века как альтернатива традиционным проволочным заграждениям. Принцип действия основан на запутывании нарушителя в объёмной сети из тонкой проволоки, которую сложно заметить и практически невозможно быстро преодолеть.
Обзор нормативной базы в РФ/ЕАЭС
ГОСТ 7372-79
«Проволока стальная канатная. Технические условия» – регламентирует материал основных колец МЗП
ГОСТ 3282-74
«Проволока стальная низкоуглеродистая общего назначения» – определяет требования к скруткам и крепежу
ТУ 79658-255-22
Технические условия на производство малозаметного проволочного препятствия типов МЗП-1М, МЗП-2М, МЗП-3М
ГОСТ Р 12.4.026-2015
Знак безопасности W 14 «Осторожно. Малозаметное препятствие»
Отличия от аналогичной продукции
В отличие от колючей проволоки (АКЛ, «Егоза»), МЗП не имеет режущих элементов, но создаёт объёмное запутывающее препятствие. По сравнению со спиральными барьерами безопасности (СББ), МЗП практически незаметно на местности и не требует жёсткого крепления к опорам.
2. Калькулятор расчётов
Интерактивный калькулятор массы и площади МЗП
Основные расчётные параметры и формулы
Площадь покрытия одним комплектом: S = L × W
где L – длина в развёрнутом виде (м), W – ширина (м)
Количество комплектов: N = ⌈Sтреб / Sкомп⌉
Общая масса: mобщ = N × mкомп
Примеры расчётов
Пример 1: МЗП-1М
Площадь покрытия: 10 × 5 = 50 м²
Количество гирлянд: 52 шт
Масса комплекта: 12,15 кг
Пример 2: МЗП-2М
Площадь покрытия: 10 × 5 = 50 м²
Количество гирлянд: 48 шт
Масса комплекта: 14,15 кг
Пример 3: МЗП-3М
Площадь покрытия: 10 × 10 = 100 м²
Количество гирлянд: 100 шт
Масса комплекта: 24,15 кг
3. Актуальные нормативные документы
| Номер ГОСТ/ТУ | Название | Статус |
|---|---|---|
| ГОСТ 7372-79 | Проволока стальная канатная. Технические условия | действует |
| ГОСТ 3282-74 | Проволока стальная низкоуглеродистая общего назначения. Технические условия | действует |
| ТУ 79658-255-22 | Малозаметное препятствие МЗП-1М, МЗП-2М, МЗП-3М. Технические условия | действует |
| ГОСТ Р 12.4.026-2015 | ССБТ. Цвета сигнальные, знаки безопасности и разметка сигнальная | действует |
| СП 132.13330.2011 | Обеспечение антитеррористической защищенности зданий и сооружений | действует |
Краткое сравнение с международными стандартами
МЗП относится к категории невзрывных инженерных заграждений. Международные аналоги описываются в военных стандартах НАТО (STANAG) и национальных документах стран-производителей. В гражданской сфере применяются национальные строительные нормы по антитеррористической защищенности объектов.
4. Классификация
Виды МЗП согласно ТУ 79658-255-22
МЗП-1М
Размер 10×5×1 м, 52 гирлянды, масса 12,15 кг
МЗП-2М
Размер 10×5×1,4 м, 48 гирлянд, масса 14,15 кг
МЗП-3М
Размер 10×10×1,4 м, 100 гирлянд, масса 24,15 кг
Сравнительная таблица типов МЗП
| Параметр | МЗП-1М | МЗП-2М | МЗП-3М |
|---|---|---|---|
| Размеры развёрнутые (Д×Ш×В), м | 10×5×1 | 10×5×1,4 | 10×10×1,4 |
| Размеры в пакете, м | 1,2×0,6×0,06 | 1,2×0,6×0,08 | 1,2×0,6×0,12 |
| Количество гирлянд | 52 | 48 | 100 |
| Диаметр проволоки, мм | 0,5–0,9 | 0,5–0,9 | 0,5–0,9 |
| Вес пакета, кг | 12,15±0,5 | 14,15±0,5 | 24,15±0,5 |
| Площадь покрытия, м² | 50 | 50 | 100 |
Система обозначений и маркировки
Условное обозначение: МЗП-[тип]М d[диаметр] ТУ 79658-255-22
Пример: «МЗП-2М d0,8 ТУ 79658-255-22»
Критерии разделения на категории
Основное различие между типами МЗП-1М, МЗП-2М и МЗП-3М заключается в размерах развёрнутого препятствия, количестве гирлянд и массе комплекта. МЗП-1М имеет меньшую высоту (1 м), МЗП-2М – стандартную высоту (1,4 м) при ширине 5 м, а МЗП-3М – удвоенную ширину (10 м) при той же высоте 1,4 м.
5. Типы и их характеристики
Детальные технические параметры
МЗП-1М (облегчённое)
Назначение: Временные заграждения, низкая угроза
Высота: 1,0 м (ниже стандарта)
Гирлянды: 52 шт (наибольшее количество)
Особенность: Наименьший вес, компактная упаковка
МЗП-2М (стандартное)
Назначение: Стандартная защита периметров
Высота: 1,4 м (стандартная)
Гирлянды: 48 шт
Особенность: Оптимальное соотношение цена/эффективность
МЗП-3М (усиленное)
Назначение: Критичные объекты, высокая угроза
Высота: 1,4 м, ширина удвоена (10 м)
Гирлянды: 100 шт (максимальная плотность)
Особенность: Максимальная площадь покрытия
Материалы изготовления и их свойства
Канатная проволока ГОСТ 7372-79
Основной материал колец. Диаметр 0,5–0,9 мм. Высокая прочность на разрыв (≥1400 МПа). Может быть оцинкованной (защита от коррозии) или чёрной. Марка стали: Ст70 (высокоуглеродистая).
Низкоуглеродистая проволока ГОСТ 3282-74
Используется для скруток между гирляндами. Диаметр 0,5–0,6 мм. Термически обработанная (отожжённая) для обеспечения пластичности.
Соединительные кольца
Диаметр проволоки 1,5 мм. Количество комплектов: 40 шт для МЗП-1М и МЗП-2М, 80 шт для МЗП-3М. Предназначены для соединения отдельных комплектов между собой.
Конструктивные особенности
Диаметр колец гирлянд: стандартный 500 мм, обеспечивает оптимальное запутывание
Четырёхъярусная структура: нижние ярусы из проволоки большего диаметра (0,8–0,9 мм), верхние – меньшего (0,5–0,6 мм)
Упаковка: пропитка маслом или пушечной смазкой для защиты от коррозии при хранении
6. Размерный ряд и расчёт массы
Стандартные размеры МЗП согласно ТУ 79658-255-22
МЗП-1М:
• В развёрнутом виде: 10×5×1 м (длина × ширина × высота)
• В пакете: 1,2×0,6×0,06 м
• Площадь покрытия: 50 м²
МЗП-2М:
• В развёрнутом виде: 10×5×1,4 м
• В пакете: 1,2×0,6×0,08 м
• Площадь покрытия: 50 м²
МЗП-3М:
• В развёрнутом виде: 10×10×1,4 м
• В пакете: 1,2×0,6×0,12 м
• Площадь покрытия: 100 м²
Таблица масс комплектов МЗП
| Тип МЗП | Базовая масса, кг | Допуск, кг | Количество гирлянд |
|---|---|---|---|
| МЗП-1М | 12,15 | ±0,5 | 52 |
| МЗП-2М | 14,15 | ±0,5 | 48 |
| МЗП-3М | 24,15 | ±0,5 | 100 |
Расчёт потребности в комплектах МЗП
Для периметра 100 м
МЗП-1М или МЗП-2М: 20 комплектов (однократная установка)
МЗП-3М: 10 комплектов
Для площади 500 м²
МЗП-1М или МЗП-2М: 10 комплектов
МЗП-3М: 5 комплектов
Транспортировка
20 комплектов МЗП-2М занимают объём ≈0,58 м³. В стандартный грузовой автомобиль входит 200–250 комплектов.
7. Технические требования и контроль качества
Требования к материалам
Канатная проволока: ГОСТ 7372-79, марка стали Ст70, предел прочности при растяжении ≥1400 МПа.
Скрутки: ГОСТ 3282-74, термически обработанная проволока диаметром 0,5–0,6 мм.
Требования к конструкции
Диаметр колец: 500±20 мм. Количество гирлянд: согласно типу (52/48/100 шт). Высота в установленном виде: 1,0 или 1,4±0,1 м. Соединения колец – надёжные скрутки без разрывов.
Требования к покрытию
Для оцинкованной проволоки: равномерное цинковое покрытие без пропусков. Поверхностная плотность цинка: 35–50 г/м². Отсутствие отслаивания и вздутий.
Приемка и маркировка
Партия принимается по качеству упаковки, массе, количеству гирлянд. Маркировка на упаковке: тип МЗП, диаметр проволоки, дата изготовления, ТУ 79658-255-22.
Методы испытаний
Испытание на разрыв: Отдельные кольца из проволоки испытываются на разрывной машине. Предел прочности должен соответствовать ГОСТ 7372-79.
Визуальный контроль: Проверка качества скруток, отсутствие обрывов проволоки, равномерность цинкового покрытия.
Проверка размеров: Измерение диаметра колец, количества гирлянд, размеров пакета в сложенном виде.
Контроль массы: Взвешивание комплекта, допустимое отклонение ±0,5 кг от номинальной массы.
8. Области применения
Военная сфера
Инженерные заграждения на передовой, защита блокпостов, создание противопехотных и противотанковых препятствий
Охрана периметров объектов
Критически важные и потенциально опасные объекты (ТЭК, АЭС, военные объекты, склады боеприпасов)
Антитеррористическая защита
Дополнительный рубеж защиты зданий государственных органов, вокзалов, аэропортов, торговых центров
Пограничная служба
Усиление участков государственной границы, создание дополнительных заграждений в труднодоступной местности
Промышленные предприятия
Защита складских территорий, производственных площадок, стоянок техники от несанкционированного проникновения
Временные заграждения
Массовые мероприятия, строительные площадки, временная изоляция опасных зон
Рекомендации по выбору типа МЗП
| Тип объекта | Рекомендуемый тип МЗП | Обоснование |
|---|---|---|
| Временные заграждения, низкая угроза | МЗП-1М | Минимальная масса, быстрый монтаж/демонтаж |
| Промышленные объекты, склады | МЗП-2М | Оптимальное соотношение цена/эффективность |
| Критичные объекты, военные базы | МЗП-3М | Максимальная площадь покрытия, высокая плотность |
| Периметры большой протяжённости | МЗП-3М | Меньше комплектов на погонный метр |
Эффективность против различных типов угроз
Одиночный нарушитель: Время преодоления 5–15 минут, высокая вероятность запутывания.
Группа нарушителей: Время преодоления 15–30 минут, требуется инструмент для прорезания.
Лёгкая техника: Наматывание проволоки на колёса, блокировка движения через 10–20 минут.
Гусеничная техника: Средняя эффективность, снижение скорости движения.
Совместимость с другими системами
Комбинированное применение: МЗП эффективно сочетается с колючей проволокой АКЛ, спиральными барьерами СББ, противотанковыми ежами, рвами и валами.
Интеграция в систему безопасности: МЗП устанавливается на внешних рубежах охраны в сочетании с видеонаблюдением, датчиками движения, освещением периметра.
9. Практический алгоритм выбора и применения
Определить цель применения и уровень угрозы (низкий, средний, высокий)
Рассчитать требуемую площадь покрытия или длину периметра
Выбрать тип МЗП: МЗП-1М (облегчённое), МЗП-2М (стандарт), МЗП-3М (усиленное)
Определить диаметр проволоки (0,5–0,9 мм) исходя из требуемой прочности
Учесть условия эксплуатации: для влажного климата выбрать оцинкованную проволоку
Рассчитать количество комплектов с учётом кратности установки (1×, 2×, 3×)
Подготовить план установки: разметка местности, подготовка колышков и инструмента
Проверить наличие документов: ТУ 79658-255-22, сертификаты соответствия
Сравнение типов МЗП по критериям выбора
| Критерий | МЗП-1М | МЗП-2М | МЗП-3М |
|---|---|---|---|
| Вес | ✓✓✓ Минимальный | ✓✓ Средний | ✓ Максимальный |
| Эффективность | ✓ Базовая | ✓✓ Стандартная | ✓✓✓ Максимальная |
| Стоимость | ✓✓✓ Низкая | ✓✓ Средняя | ✓ Высокая |
| Скорость монтажа | ✓✓✓ Быстро | ✓✓ Средне | ✓ Медленно |
Типичные ошибки и способы их избежать
Неправильный выбор типа: МЗП-1М для критичного объекта – недостаточная защита. Решение: использовать МЗП-3М.
Недостаточное закрепление: проволока поднимается ветром. Решение: колышки через каждые 1–2 метра.
Отсутствие маркировки: риск травмирования персонала. Решение: установка знаков W 14.
Неучёт коррозии: быстрая потеря свойств. Решение: оцинкованная проволока во влажном климате.
Чек-лист для правильного выбора
Инструкция по установке МЗП
1. Подготовка: Разметить участок установки, подготовить колышки, кольца для соединения, инструмент (молоток, кусачки).
2. Раскладка: Развернуть пакет МЗП на месте установки. Команда 3–8 человек. Нижний ярус – проволока максимального диаметра.
3. Закрепление нижнего яруса: Прикрепить нижние кольца к грунту колышками через 1–2 метра по периметру.
4. Подъём верхних ярусов: Поднять верхние гирлянды на колышки для придания объёма (высота 1,0 или 1,4 м).
5. Соединение комплектов: Соседние комплекты МЗП соединить между собой соединительными кольцами.
6. Установка маркировки: Разместить знаки безопасности W 14 по периметру заграждения.
10. Часто задаваемые вопросы (FAQ)
МЗП-1М имеет высоту 1 м и массу 12,15 кг (52 гирлянды). МЗП-2М – стандартная высота 1,4 м и масса 14,15 кг (48 гирлянд). МЗП-3М – удвоенная ширина 10 м, высота 1,4 м и масса 24,15 кг (100 гирлянд). Все типы покрывают 50 м² (МЗП-1М и МЗП-2М) или 100 м² (МЗП-3М).
Для промышленных объектов со средним уровнем угрозы рекомендуется МЗП-2М. Это стандартный тип с оптимальным соотношением цена/эффективность, высота 1,4 м обеспечивает надёжную защиту.
Для установки одного комплекта требуется команда из 3–8 человек. МЗП-1М (самый лёгкий) можно установить втроём за 15–20 минут, МЗП-3М (самый тяжёлый) требует 6–8 человек и 25–35 минут.
Да, все три типа МЗП могут устанавливаться на плоских крышах, заборах, стенах. Требуется надёжное закрепление к основанию с помощью специальных кронштейнов или крючков. Для крыш рекомендуется МЗП-1М как наиболее лёгкий вариант.
МЗП из оцинкованной проволоки при наружной эксплуатации сохраняет свойства 8–12 лет. Чёрная (неоцинкованная) проволока служит 2–4 года в зависимости от климата. Срок службы не зависит от типа МЗП (1М, 2М или 3М).
Для периметра длиной L метров: МЗП-1М или МЗП-2М – L/10 комплектов (однократная установка), МЗП-3М – L/10 комплектов (покрывает удвоенную площадь). Используйте калькулятор выше для точных расчётов.
Да, все типы МЗП можно демонтировать и использовать повторно. Необходимо аккуратно извлечь колышки, свернуть комплект обратно в пакет. При демонтаже возможны повреждения отдельных колец, которые легко восстанавливаются скрутками.
Для установки МЗП на своей территории специальное разрешение не требуется. Для государственных объектов установка согласовывается в рамках проекта антитеррористической защищенности. Обязательна установка предупреждающих знаков безопасности W 14.
11. Заключение
Ключевые выводы и рекомендации
Малозаметные препятствия МЗП-1М, МЗП-2М и МЗП-3М представляют собой эффективные средства защиты периметров объектов различного назначения. Выбор конкретного типа зависит от уровня угрозы, размеров охраняемой территории и бюджета проекта. Строгое соблюдение требований ТУ 79658-255-22, ГОСТ 7372-79 и ГОСТ 3282-74 гарантирует качество и долговечность заграждений.
Преимущества системы МЗП
• Три типоразмера для различных задач (МЗП-1М, МЗП-2М, МЗП-3М)
• Малозаметность на местности – сложно обнаружить визуально
• Высокая эффективность против пехоты и лёгкой техники
• Быстрота развёртывания – 15–35 минут на комплект
• Возможность многократного использования
• Компактность в транспортировке и хранении
Рекомендации по выбору
МЗП-1М: Временные заграждения, объекты с низким уровнем угрозы, установка на крышах
МЗП-2М: Стандартная защита промышленных объектов, складов, оптимальное соотношение цена/качество
МЗП-3М: Критически важные объекты, военные базы, периметры большой протяжённости
Перспективы развития
• Разработка композитных материалов с повышенной прочностью
• Интеграция сенсорных элементов для обнаружения попыток преодоления
• Создание модульных систем быстрого развёртывания
• Применение полимерных покрытий для увеличения срока службы
