Содержание
1. Что такое круг стальной и чем отличается от аналогов

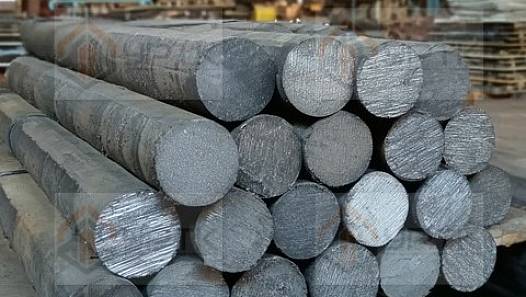

Определение. Круг стальной (круглый сортовой прокат) – длинномерный металлический профиль со сплошным круглым поперечным сечением, изготовленный из углеродистой, легированной или нержавеющей стали методами горячей прокатки, холодного волочения либо шлифования. Диаметр варьируется от 5 до 270 мм, длина прутка – от 2 до 12 м в соответствии с ГОСТ 2590-2006.
Круглый прокат – один из наиболее востребованных видов сортового металла. Его универсальность объясняется простотой механической обработки: точение, фрезерование, шлифование, нарезка резьбы выполняются без предварительной правки или перевалки заготовки. Профиль легко сваривается, куётся и подвергается термической обработке, что делает его базовым материалом для деталей машиностроения, строительных конструкций и инструментальных заготовок.
Сравнение с аналогичными профилями
Среди длинномерного сортового проката круг конкурирует с квадратом, шестигранником и полосой. Каждый тип имеет свою область применения, обусловленную формой сечения и технологичностью обработки.
| Профиль | Форма сечения | Преимущества | Ограничения | Типичное применение |
|---|---|---|---|---|
| Круг | Круглое (Ø 5-270 мм) | Минимальное сопротивление при вращении, удобство токарной обработки | При нагрузке на изгиб уступает квадрату равного веса | Валы, оси, болты, штифты, арматура |
| Квадрат стальной | Квадратное (10-200 мм) | Высокая жёсткость при изгибе, простота крепления | Сложнее в токарной обработке | Кованые изделия, ограждения, зубчатые рейки |
| Шестигранник стальной | Шестиугольное (8-100 мм) | Готовая заготовка под ключ и гайку | Ограниченный сортамент диаметров | Крепёжные изделия, инструмент |
| Полоса стальная | Прямоугольное (ширина 12-200 мм) | Экономичность при плоских деталях | Неудобна для вращающихся деталей | Рамы, скобы, подкладки, хомуты |
Если задача связана с производством деталей тел вращения или нарезкой резьбы, круглый прокат остаётся оптимальным выбором по соотношению технологичности и стоимости заготовки. Для статических несущих элементов, где важнее момент сопротивления изгибу, рассматривают двутавр или швеллер.
2. Нормативная база: ГОСТы и технические условия
Производство, приёмка и контроль качества круглого сортового проката регулируются рядом межгосударственных стандартов. Знание нормативной базы позволяет корректно сформулировать требования к заказу и проверить сертификат качества.
ГОСТ 2590-2006
«Прокат сортовой стальной горячекатаный круглый. Сортамент». Устанавливает номинальные диаметры от 5 до 270 мм, допуски по точности прокатки (А – высокая, Б – повышенная, В – обычная), длины прутков и предельные отклонения по кривизне.
ГОСТ 7417-75
«Сталь калиброванная круглого сечения. Сортамент». Регламентирует диаметры от 3 до 100 мм с жёсткими допусками по квалитетам h9, h10, h11. Применяется там, где требуется посадочная точность без дополнительного точения.
ГОСТ 14955-77
«Сталь качественная круглого сечения со специальной отделкой поверхности». Распространяется на шлифованный (серебрянка) и полированный прокат диаметром 0,2-25 мм. Гарантирует шероховатость Ra до 0,63 мкм и высокую точность формы.
ГОСТ 1050-2013
«Металлопродукция из нелегированных конструкционных качественных и специальных сталей». Распространяется на марки 08, 10, 20, 35, 45 и другие. Нормирует механические свойства, химический состав и правила приёмки.
ГОСТ 4543-2016
«Металлопродукция из конструкционной легированной стали». Охватывает марки хромистые (40Х), хромоникелевые (40ХН), хромомолибденовые (38ХМА) и другие. Устанавливает требования к закаливаемости, прокаливаемости и ударной вязкости.
ГОСТ 5632-2014
«Легированные нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные». Определяет марочный состав нержавеющего проката, включая 12Х18Н10Т, 08Х18Н10, 20Х13 и аналоги. Применяется совместно с ГОСТ 2590-2006 при поставке нержавеющего круга.
Важно. При заказе необходимо указывать не только диаметр и длину, но и ссылку на конкретный ГОСТ сортамента (2590-2006 или 7417-75), марку стали с указанием профильного стандарта, а также класс точности прокатки. Эта информация напрямую влияет на допуски и стоимость партии.
| Документ | Тип проката | Диапазон диаметров | Точность |
|---|---|---|---|
| ГОСТ 2590-2006 | Горячекатаный | 5-270 мм | А, Б, В (высокая, повышенная, обычная) |
| ГОСТ 7417-75 | Калиброванный | 3-100 мм | h9, h10, h11 |
| ГОСТ 14955-77 | Шлифованный (серебрянка) | 0,2-25 мм | h6, h7, h8, h9 |
3. Виды и классификация
Круглый сортовой прокат классифицируют по способу производства, состоянию поверхности, точности изготовления и типу исходного материала. Выбор вида определяется требованиями к геометрии, поверхности и механическим свойствам детали.
Горячекатаный
Производится прокаткой нагретой заготовки через валки стана. Диаметры – 5-270 мм, ГОСТ 2590-2006. Поверхность покрыта прокатной окалиной. Применяется для общестроительных конструкций, кованых заготовок и деталей, требующих последующей обточки. Наиболее доступен по цене и представлен в широком сортаменте.
Калиброванный
Получают холодным волочением или холодной прокаткой горячекатаного прутка через волоку. Диаметры – 3-100 мм, ГОСТ 7417-75. Поверхность чистая, без окалины. Жёсткие допуски по квалитетам h9-h11 позволяют использовать прокат непосредственно как посадочную поверхность без дополнительного точения.
Шлифованный (серебрянка)
Изготавливают шлифованием или полированием калиброванного прутка. Диаметры – 0,2-25 мм, ГОСТ 14955-77. Точность – квалитеты h6-h9, шероховатость Ra ≤ 0,63 мкм. Применяется для прецизионных деталей: направляющие, штоки, оси приборов.
Нержавеющий
Горячекатаный или калиброванный из коррозионно-стойких сталей (12Х18Н10Т, 08Х18Н10, 20Х13 и др.). ГОСТ 2590-2006 + ГОСТ 5632-2014. Применяется в пищевой, химической, медицинской промышленности и объектах с агрессивными средами. Подробнее – в разделе круг нержавеющий.
Классификация по точности прокатки (ГОСТ 2590-2006)
| Класс точности | Обозначение | Отклонение по диаметру (Ø 30 мм) | Область применения |
|---|---|---|---|
| Высокая | А | ±0,3 мм | Ответственные детали, требующие минимальной обточки |
| Повышенная | Б | ±0,5 мм | Машиностроительные заготовки, валы |
| Обычная | В | ±0,8 мм | Строительные конструкции, общего назначения |
Классификация по виду стали
- Углеродистая конструкционная обыкновенного качества – Ст3сп, Ст5сп (ГОСТ 380-2005)
- Углеродистая качественная – 20, 35, 45 (ГОСТ 1050-2013)
- Легированная конструкционная – 40Х, 40ХН, 38ХМА, 65Г (ГОСТ 4543-2016)
- Инструментальная – У8А, У10А, ХВГ (ГОСТ 1435-99)
- Нержавеющая – 12Х18Н10Т, 08Х18Н10, 20Х13 (ГОСТ 5632-2014)
4. Марки стали и материалы
Самая ходовая марка. Сталь 45 (ГОСТ 1050-2013) – наиболее распространённая марка в машиностроении. Содержит 0,42-0,50% углерода, обеспечивает после нормализации предел прочности не менее 600 МПа и твёрдость 197-241 HB. Хорошо обрабатывается резанием, поддаётся поверхностной закалке ТВЧ. Применяется для валов, осей, шестерён, кулачков и шпинделей.
Ниже приведена сравнительная таблица основных марок сталей для круглого проката. Выбор марки определяется условиями нагружения, рабочей температурой и требованиями к коррозионной стойкости.
| Марка | ГОСТ | σв, МПа | Рабочая t° | Особенности | Типичное применение |
|---|---|---|---|---|---|
| Ст3сп | ГОСТ 380-2005 | 370-490 | -40...+425 °C | Хорошая свариваемость, невысокая стоимость | Строительные конструкции, закладные детали, арматура |
| 20 | ГОСТ 1050-2013 | 420-500 | -40...+400 °C | Цементуется, хорошая пластичность | Цементованные шестерни, крепёжные детали, трубные заготовки |
| 45 | ГОСТ 1050-2013 | 600-850 | -40...+350 °C | Закаливается ТВЧ, высокая твёрдость поверхности | Валы, оси, шпиндели, муфты, зубчатые колёса |
| 40Х | ГОСТ 4543-2016 | 800-1000 | -40...+425 °C | Повышенная прокаливаемость, закалка + отпуск | Высоконагруженные валы, шатуны, болты ответственного назначения |
| 40ХН | ГОСТ 4543-2016 | 900-1100 | -60...+425 °C | Хладостойкость, высокая ударная вязкость | Коленчатые валы, зубчатые колёса, нагруженные оси |
| 65Г | ГОСТ 14959-2016 | 800-1000 | -40...+300 °C | Высокая упругость, износостойкость | Пружины, рессоры, диски сцепления |
| 12Х18Н10Т | ГОСТ 5632-2014 | 520-600 | -196...+600 °C | Коррозионная стойкость в большинстве сред, немагнитная | Химическая, пищевая, медицинская промышленность |
| У10А | ГОСТ 1435-99 | 650 (отожжённая) | не рекомендуется выше +200 °C | Высокая твёрдость после закалки (62-65 HRC) | Режущий инструмент, штампы, метчики, зубила |
При выборе между конструкционными марками следует учитывать не только прочность, но и свариваемость: Ст3сп и сталь 20 свариваются без ограничений, тогда как 40Х и 45 требуют предварительного подогрева и последующей термообработки сварного шва.
5. Типоразмеры и сортамент
Сортамент горячекатаного круга по ГОСТ 2590-2006 охватывает диаметры от 5 до 270 мм. Ниже приведены ходовые типоразмеры с теоретической массой одного погонного метра (плотность стали 7850 кг/м³), рассчитанной по формуле из раздела 8.
| Диаметр, мм | Площадь сечения, см² | Масса 1 п.м., кг/м | Длина прутка (стандарт), м |
|---|---|---|---|
| 10 | 0,785 | 0,617 | 4-7 |
| 12 | 1,131 | 0,888 | 4-7 |
| 16 | 2,011 | 1,578 | 4-7 |
| 20 | 3,142 | 2,466 | 4-7 |
| 25 | 4,909 | 3,853 | 4-7 |
| 30 | 7,069 | 5,549 | 4-7 |
| 35 | 9,621 | 7,552 | 4-7 |
| 40 | 12,566 | 9,865 | 4-7 |
| 45 | 15,904 | 12,485 | 4-7 |
| 50 | 19,635 | 15,413 | 4-7 |
| 60 | 28,274 | 22,195 | 4-7 |
| 70 | 38,485 | 30,210 | 4-7 / 3-6 |
| 80 | 50,265 | 39,458 | 3-6 |
| 90 | 63,617 | 49,939 | 3-6 |
| 100 | 78,540 | 61,654 | 3-6 |
| 120 | 113,097 | 88,781 | 2-6 |
| 150 | 176,715 | 138,721 | 2-6 |
| 200 | 314,159 | 246,615 | 2-4 |
| 250 | 490,874 | 385,336 | 2-4 |
| 270 | 572,555 | 449,456 | 2-4 |
Калиброванный круг (ГОСТ 7417-75) выпускается в диапазоне диаметров 3-100 мм с шагом по стандартному ряду Ra 10. Длины прутков – от 1,5 до 6 м. Отклонения диаметра для поля допуска h9 при Ø 50 мм составляют 0/-0,062 мм.
Мерная и немерная длина. По ГОСТ 2590-2006 прутки поставляются мерной длиной (указанной в заказе с допуском +50 мм), кратной мерной длиной (для нарезки на несколько заготовок) или немерной длиной (в диапазоне, например, 4-7 м). Мерная длина позволяет снизить отходы при раскрое, но может увеличить срок ожидания партии.
Для нержавеющего круглого проката сортамент аналогичен ГОСТ 2590-2006, но ходовой диапазон диаметров на складе обычно ограничен 8-150 мм. Позиции вне этого диапазона, как правило, поставляются под заказ.
6. Применение в отраслях
Круглый сортовой прокат применяется практически во всех отраслях промышленности и строительства. Конкретная марка и способ производства выбираются исходя из условий эксплуатации детали или конструктивного элемента.
Машиностроение
Основная область потребления. Из круга вытачивают валы, оси, пальцы, втулки, шпиндели, болты и гайки. Марки 45 и 40Х обеспечивают нужную прочность после термообработки. Калиброванный прокат позволяет сократить припуск на точение до минимума.
Нефтегаз
Используется для штанг насосных установок, деталей запорной арматуры, переводников и муфт. Применяют стали 40ХН, 38ХМА, а для сред с сероводородом – нержавеющие и коррозионно-стойкие марки. Требуется сертификация по стандартам API или ГОСТ Р.
Строительство
Ст3сп и аналоги – для закладных деталей, анкеров, стержневых элементов металлоконструкций. Круг Ø 12-32 мм из Ст3 применяют как ненормируемую арматуру или элементы связей. Нержавеющий круг – для фасадных конструкций и крепления в агрессивных средах.
Энергетика
Детали турбин, насосов, теплообменников. Для работы при повышенных температурах – жаропрочные марки (20Х1М1Ф1ТР, 15Х1М1Ф и аналоги). Нержавеющий круг 12Х18Н10Т – для трубопроводов пара и горячей воды, компонентов реакторного оборудования.
Химическая промышленность
Нержавеющий и кислотостойкий круг для деталей перемешивающих устройств, мешалок, насосных штоков и крепежа реакторов. Марки 12Х18Н10Т и 10Х17Н13М2Т устойчивы к органическим кислотам, щелочам и хлорсодержащим средам.
Инструментальное производство
Инструментальные стали У8А, У10А, ХВГ, 9ХС поставляются в виде круглых прутков для изготовления режущего инструмента: свёрл, метчиков, разверток, зубил, пуансонов. Шлифованная серебрянка обеспечивает точность без дополнительной обработки.
При выборе позиции для нержавеющего проката удобно воспользоваться разделом нержавеющий круг в каталоге. Если задача требует цветного металла – смотрите круг алюминиевый или круг бронзовый.
7. Как выбрать круг стальной под задачу
Правильный выбор профиля предполагает последовательное уточнение нескольких ключевых параметров. Ошибка на любом из шагов ведёт либо к избыточным затратам, либо к преждевременному выходу детали из строя.
Шаг 1. Определить механические требования к детали
Установите минимально необходимый предел прочности (σв) и твёрдость материала в конечном изделии. Для деталей, не подвергающихся термообработке после раскроя, ориентируйтесь на нормализованные или горячекатаные свойства по соответствующему ГОСТ. Если деталь закаливается – учитывайте прокаливаемость марки: у Ст3 она минимальна, у 40Х – существенно выше.
Шаг 2. Учесть условия эксплуатации
Коррозионные среды, повышенные или пониженные температуры, ударные нагрузки – каждый из этих факторов сужает перечень подходящих марок. Для работы при температурах ниже -40 °C нужна хладостойкая сталь (40ХН, 14Г2, 09Г2С). При контакте с пищевыми продуктами, лекарственными препаратами или агрессивными химикатами – нержавеющий прокат по ГОСТ 5632-2014.
Шаг 3. Выбрать вид проката по точности
Если деталь подвергается токарной обточке, достаточно горячекатаного круга класса точности Б или В (ГОСТ 2590-2006). Когда поверхность служит посадочной без дополнительной обработки (направляющие, ходовые штоки), требуется калиброванный прокат h9-h11 (ГОСТ 7417-75) или шлифованный (серебрянка, ГОСТ 14955-77).
Шаг 4. Подобрать диаметр с учётом припуска на обработку
Для токарных операций на диаметр детали добавляют припуск: ориентировочно 3-5 мм на сторону для диаметров до 50 мм и 5-10 мм для более крупных. Итоговый диаметр заготовки округляют до ближайшего стандартного значения по ГОСТ 2590-2006 в большую сторону.
Совет. Если технические требования к детали нестандартны – нетипичная рабочая температура, специфическая среда или сочетание прочности с немагнитностью – уточните марку и вид проката у менеджера до размещения заказа. Это позволит избежать ошибки при выборе из широкого перечня марок и видов поверхности.
8. Расчёт веса и количества
Теоретическая масса прутка – обязательный параметр при логистике, расчёте транспортных расходов и бюджетировании закупки. Расчёт выполняется по стандартной формуле для сплошного цилиндра.
где:
- m – масса прутка, кг
- d – диаметр круга в метрах (например, 50 мм = 0,05 м)
- ρ – плотность стали, 7850 кг/м³ (для углеродистых и низколегированных марок)
- L – длина прутка в метрах
- 0,7854 – константа, равная π/4
Для удобства масса одного погонного метра (L = 1 м):
Пример расчёта. Требуется рассчитать массу партии: 50 прутков диаметром 60 мм, длина 6 м, сталь 45.
1. Масса 1 п.м.: m₁ = 0,7854 × 0,06² × 7850 = 0,7854 × 0,0036 × 7850 ≈ 22,19 кг/м
2. Масса одного прутка: 22,19 × 6 = 133,1 кг
3. Масса партии: 133,1 × 50 = 6657 кг ≈ 6,66 т
Значение совпадает с табличным (22,195 кг/м из раздела 5), что подтверждает корректность расчёта.
Внимание. При заказе партии под конкретный раскрой всегда добавляйте 3-5% к расчётному количеству на обрезь и торцовочные потери. Если резка выполняется абразивом или газовой горелкой – потери могут составить 5-8% в зависимости от диаметра и твёрдости марки. Уточните норму потерь у технолога перед оформлением заявки.
Поправочные коэффициенты по плотности для разных марок
| Группа сталей | Плотность, кг/м³ | Поправка к расчёту |
|---|---|---|
| Углеродистая и низколегированная (Ст3, 45, 40Х) | 7850 | Базовое значение (×1,00) |
| Нержавеющая аустенитная (12Х18Н10Т) | 7920 | ×1,009 (≈+0,9%) |
| Инструментальная высокоуглеродистая (У10А) | 7830 | ×0,997 (≈-0,3%) |
| Марганцовистая (65Г, 14Г2) | 7850 | ×1,00 (без поправки) |
Для большинства практических расчётов разница в плотности между марками несущественна – она не превышает 1%. Тем не менее при крупных партиях в несколько сотен тонн эта погрешность может привести к заметному расхождению в весе накладной и расчётном.
Часто задаваемые вопросы
Чем горячекатаный круг отличается от калиброванного?
Горячекатаный круг производится прокаткой при температуре выше 1000 °C, имеет окалину на поверхности и более широкие допуски по диаметру (ГОСТ 2590-2006). Калиброванный получают волочением или холодной прокаткой горячекатаной заготовки – поверхность чистая, допуски жёстче (ГОСТ 7417-75, квалитеты h9-h11). Калиброванный применяют там, где важна точность посадки без дополнительной механической обработки.
Какой ГОСТ регулирует круг стальной горячекатаный?
Основной документ – ГОСТ 2590-2006 «Прокат сортовой стальной горячекатаный круглый. Сортамент». Он устанавливает диаметры от 5 до 270 мм, допуски по точности прокатки (А – высокая, Б – повышенная, В – обычная) и длины прутков. Качество поверхности нормируется ГОСТ 2590-2006 совместно с ГОСТами на конкретные марки стали.
Какая марка стали подходит для изготовления валов и осей?
Для валов и осей с умеренными нагрузками используют сталь 45 (ГОСТ 1050-2013) – после закалки и отпуска она даёт твёрдость 197-241 HB и предел прочности 600-850 МПа. При повышенных ударных нагрузках или требовании к прокаливаемости выбирают 40Х (ГОСТ 4543-2016). Для высоконагруженных деталей ответственного назначения применяют 40ХН, 38ХМА и аналогичные легированные марки.
Как рассчитать вес круга стального?
Масса одного погонного метра: m = 0,7854 × d² × ρ, где d – диаметр в метрах, ρ – плотность стали (7850 кг/м³). Для диаметра 50 мм: m = 0,7854 × 0,05² × 7850 ≈ 15,41 кг/м. При заказе добавляйте 3-5% к расчётному количеству на обрезь и торцовочные потери.
Можно ли заказать круг нестандартной длины или с резкой в размер?
Да. Стандартные длины прутков по ГОСТ 2590-2006 составляют от 2 до 12 м (мерная или немерная длина). Резка в размер выполняется на дисковых пилах, отрезных станках или плазмой в зависимости от диаметра и марки. Точный допуск на длину реза и минимальный остаток уточняйте у менеджера при оформлении заявки.
Чем круг стальной отличается от прутка?
В промышленной практике термины «круг стальной» и «пруток стальной» часто используются как взаимозаменяемые для цилиндрического длинномерного профиля. Формально пруток – более широкое понятие, охватывающее любую форму сечения (круглую, квадратную, шестигранную). Круг стальной – конкретно круглое сечение. Нормативная документация для обоих – ГОСТ 2590-2006 (горячекатаный) и ГОСТ 7417-75 (калиброванный). В каталоге смотрите также раздел пруток стальной.
