1. Введение
Определение и назначение

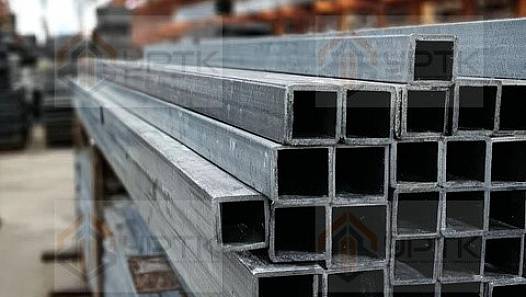

Труба квадратная стальная (профильная труба) — это востребованный вид сортового металлопроката, представляющий собой полое металлическое изделие с замкнутым профилем квадратного сечения. Главное преимущество данного сортамента — наличие четырех ребер жесткости, которые обеспечивают исключительную прочность конструкции на изгиб и кручение при значительном снижении общего веса сооружения по сравнению с полнотелым брусом.
Трубы стальные электросварные производятся из листового проката (штрипса) методом формовки с последующей сваркой продольного шва. Данная технология гарантирует высокую точность геометрии профиля и позволяет выпускать широкий сортамент изделий с различной толщиной стенки, полностью соответствующий строгим требованиям ГОСТ и ТУ.
Основные преимущества профильных труб
Оптимальное соотношение вес/прочность
Квадратное сечение обеспечивает высокую жесткость при минимальной массе конструкции
Универсальность применения
Используются в строительстве, машиностроении, производстве мебели и рекламных конструкций
Экономичность
Снижение расхода металла на 25-40% по сравнению с полнотелыми профилями
Простота монтажа
Плоские грани упрощают сварку и крепление элементов конструкции
2. Калькулятор веса профильной трубы
Интерактивный калькулятор расчета веса
* Расчет производится по формуле ГОСТ 8639-82: M = 0.0157 × S × (A × 2 - 2.86 × S)
Формула расчета теоретического веса
Формула расчета массы 1 погонного метра:
где M — масса 1 м (кг), A — размер стороны (мм), S — толщина стенки (мм)
Примеры расчетов
Пример 1: Труба 40×40×2 мм
Расчет: M = 0.0157 × 2 × (40 × 2 - 2.86 × 2) = 2.33 кг/м
Длина: 10 м
Общий вес: 23.3 кг
Пример 2: Труба 60×60×3 мм
Расчет: M = 0.0157 × 3 × (60 × 2 - 2.86 × 3) = 5.25 кг/м
Длина: 12 м
Общий вес: 63.0 кг
Пример 3: Труба 100×100×4 мм
Расчет: M = 0.0157 × 4 × (100 × 2 - 2.86 × 4) = 11.88 кг/м
Длина: 6 м
Общий вес: 71.28 кг
3. Нормативные документы
Производство и сортамент квадратных профильных труб регулируются следующими стандартами:
| Номер документа | Название | Статус |
|---|---|---|
| ГОСТ 8639-82 | Трубы стальные квадратные. Сортамент. | Действует |
| ГОСТ 13663-86 | Трубы стальные профильные. Технические требования. | Действует |
| ГОСТ 30245-2003 | Профили стальные гнутые замкнутые сварные квадратные для строительных стальных конструкций. | Действует |
| ТУ 14-105-737-2004 | Трубы стальные электросварные профильные квадратные. | Действует |
Краткая характеристика основных стандартов
ГОСТ 8639-82 — основной документ, определяющий размерный ряд квадратных труб (от 10×10 мм до 180×180 мм), предельные отклонения и теоретическую массу.
ГОСТ 13663-86 — регламентирует технические требования к профильным трубам, включая марки стали, механические свойства и методы испытаний.
ГОСТ 30245-2003 — специализированный стандарт для гнутых сварных профилей, применяемых в строительных конструкциях.
4. Классификация
По способу производства
Электросварные
Изготавливаются из штрипса методом формовки с последующей сваркой продольного шва. Наиболее распространенный тип.
- Высокая точность размеров
- Доступная цена
- Широкий размерный ряд
Холоднодеформированные
Бесшовные трубы, прошедшие холодную прокатку для придания квадратного профиля.
- Отсутствие сварного шва
- Повышенная прочность
- Высокая стоимость
Горячедеформированные
Бесшовные трубы, полученные методом горячего проката и последующей калибровки.
- Применяются редко
- Для специальных условий
- Максимальная прочность
По термической обработке
Без термообработки
Стандартные трубы, не прошедшие дополнительную термическую обработку после формовки.
Термически обработанные
Трубы, прошедшие термообработку для снятия внутренних напряжений и улучшения механических свойств.
По точности изготовления
Обычная точность: стандартные допуски согласно ГОСТ 8639-82
Повышенная точность: более жесткие требования к геометрии профиля
Высокая точность: для специальных применений, требующих минимальных отклонений
5. Размерный ряд и характеристики
Популярные типоразмеры (ГОСТ 8639-82)
Наиболее востребованные размеры квадратных профильных труб на российском рынке:
| Сторона A (мм) | Толщина стенки S (мм) | Примерная масса 1 м (кг) |
|---|---|---|
| 15×15 | 1.0 - 1.5 | 0.43 - 0.60 |
| 20×20 | 1.0 - 2.0 | 0.58 - 1.07 |
| 25×25 | 1.5 - 2.0 | 0.90 - 1.16 |
| 30×30 | 1.5 - 3.0 | 1.12 - 2.07 |
| 40×40 | 2.0 - 4.0 | 2.33 - 4.30 |
| 50×50 | 2.0 - 5.0 | 2.96 - 6.73 |
| 60×60 | 2.0 - 5.0 | 3.59 - 8.17 |
| 80×80 | 3.0 - 6.0 | 7.05 - 12.96 |
| 100×100 | 3.0 - 8.0 | 8.99 - 22.33 |
| 120×120 | 4.0 - 8.0 | 14.22 - 26.82 |
| 140×140 | 5.0 - 10.0 | 20.75 - 38.83 |
| 150×150 | 6.0 - 10.0 | 26.70 - 41.63 |
Стандартные длины поставки
Мерная длина
6 метров — стандартная длина для большинства размеров
12 метров — для крупных сечений и специальных заказов
Немерная длина
Отрезки разной длины в пределах 4-12 метров
Обычно дешевле мерной длины на 5-10%
Кратная мерная длина
Трубы нарезаются кратно указанному размеру
Используется при производстве серийных изделий
Марки стали и их применение
| Марка стали | Характеристики | Применение |
|---|---|---|
| Ст3сп/пс | Углеродистая сталь обыкновенного качества | Общестроительные конструкции, не несущие большую нагрузку |
| 09Г2С | Низколегированная конструкционная сталь | Ответственные конструкции, работа при низких температурах |
| Ст20 | Качественная углеродистая сталь | Машиностроение, детали под сварку |
| 08кп | Мягкая низкоуглеродистая сталь | Изделия, требующие холодной штамповки и гибки |
6. Области применения
Строительство
• Каркасы зданий и сооружений
• Металлоконструкции ангаров
• Навесы и козырьки
• Опоры и колонны
Ограждения
• Заборы и ограды
• Калитки и ворота
• Перила и балюстрады
• Защитные решетки
Мебельное производство
• Каркасы столов и стульев
• Офисная мебель
• Торговое оборудование
• Стеллажи и полки
Рекламные конструкции
• Каркасы баннеров
• Рекламные щиты
• Выставочные стенды
• Световые короба
Машиностроение
• Рамы оборудования
• Подъемные механизмы
• Конвейеры
• Станины станков
Бытовое применение
• Теплицы и парники
• Беседки
• Лестницы
• Гаражи и хозпостройки
Сравнение с другими типами профиля
| Тип профиля | Преимущества | Недостатки |
|---|---|---|
| Квадратная труба | Высокая жесткость, удобство монтажа, эстетичный вид | Дороже круглой трубы |
| Круглая труба | Минимальный расход материала, равномерная прочность | Сложнее в соединении |
| Прямоугольная труба | Оптимальна для горизонтальных балок | Ограниченный сортамент |
| Швеллер/уголок | Простота изготовления, низкая цена | Меньшая жесткость |
7. Практический алгоритм выбора
Определите назначение конструкции и условия эксплуатации (нагрузки, температура, влажность)
Рассчитайте требуемую прочность и жесткость конструкции с учетом пролетов и нагрузок
Выберите размер трубы (сторону A) исходя из расчетных параметров
Определите толщину стенки S с учетом запаса прочности 1.3-1.5
Выберите марку стали: Ст3 для обычных условий, 09Г2С для ответственных конструкций
Определите требуемую длину: мерная (6 или 12 м) или немерная (экономия 5-10%)
Рассчитайте общий вес конструкции с помощью калькулятора выше
Проверьте наличие сертификатов качества и соответствие ГОСТ 8639-82
Рекомендации по выбору размера
Для легких конструкций
15×15 - 30×30 мм
Мебель, рекламные конструкции, декоративные элементы, ограждения
Для средних нагрузок
40×40 - 80×80 мм
Навесы, козырьки, ворота, заборы, каркасы теплиц, малые архитектурные формы
Для тяжелых конструкций
100×100 - 150×150 мм
Несущие колонны, фермы, каркасы зданий, мосты, подъемное оборудование
Критерии качества при покупке
✓ Проверьте геометрию профиля — отсутствие искривлений и вмятин
✓ Осмотрите сварной шов — он должен быть ровным, без трещин и непроваров
✓ Убедитесь в равномерности толщины стенки по всей длине
✓ Проверьте маркировку и наличие сертификатов соответствия ГОСТ
✓ Оцените состояние поверхности — отсутствие ржавчины и глубоких царапин
8. Часто задаваемые вопросы (FAQ)
ГОСТ 8639-82 регламентирует сортамент (размеры и веса) всех типов квадратных труб (бесшовных, сварных). ГОСТ 30245-2003 применяется специально для гнутых замкнутых сварных профилей, используемых в строительных стальных конструкциях. Первый — более универсальный документ, второй — специализированный для строительства.
Наиболее распространены углеродистые стали обыкновенного качества (Ст3сп/пс) и низколегированные конструкционные стали (09Г2С). Ст3 применяется для общестроительных конструкций, не несущих критическую нагрузку. 09Г2С используется для ответственных конструкций, работающих под нагрузкой или при низких температурах до -70°C.
Нет, профильные трубы предназначены исключительно для создания несущих конструкций, каркасов и ограждений. Для транспортировки жидкостей и газов используются круглые трубы (ВГП, электросварные прямошовные), так как круглое сечение лучше держит внутреннее давление и обеспечивает равномерное распределение напряжений.
Класс прочности — это показатель, определяющий механические свойства металла. Для строительных профилей часто используются классы С235, С245, С345 (где цифра обозначает минимальный предел текучести в МПа). Например, С345 означает, что сталь начинает необратимо деформироваться при напряжении 345 МПа. Чем выше класс, тем прочнее материал.
Для расчета нужно знать: длину забора (L), высоту (H) и шаг установки столбов (обычно 2-3 м). Количество столбов = (L / шаг) + 1. Количество лаг (горизонтальных труб) = количество рядов × (L / длина_трубы). Для забора высотой 2 м рекомендуется: столбы 60×60×3 мм, лаги 40×20×2 мм, шаг столбов 2.5 м.
Радиус закругления — это радиус скругления внутренних и наружных углов профильной трубы. Согласно ГОСТ 8639-82, он зависит от толщины стенки и способа производства. Для электросварных труб типичный радиус закругления составляет 1.5-2.5 толщины стенки. Чем меньше радиус, тем острее угол и тем сложнее технология производства.
9. Приобретите трубу профильную в нашем каталоге
Широкий ассортимент профильных труб
В нашем каталоге представлены все виды профильных труб согласно ГОСТ 8639-82, ГОСТ 30245-2003 и ТУ 14-105-737-2004:
- Размеры от 15×15 до 300×300 мм
- Сталь различных марок (Ст3, 09Г2С)
- Все типоразмеры (мерная и немерная длина)
- Толщина стенки от 1.0 до 12.0 мм
- Сертификаты соответствия ГОСТ
Наши преимущества
Быстрая доставка
По всей России, оптимальные сроки
Гарантия качества
Вся продукция сертифицирована
Выгодные цены
Оптовые и розничные поставки
Консультации
Поможем подобрать нужную трубу
Нужна помощь в выборе? Свяжитесь с нами, и наши специалисты бесплатно проконсультируют вас!
10. Глоссарий
Перечень типоразмеров продукции, выпускаемой промышленностью, с указанием геометрических параметров и допусков.
Излишки металла, выдавливаемые из стыка при сварке давлением, остающиеся на поверхности трубы (наружный грат) или внутри (внутренний грат).
Геометрический параметр углов профильной трубы. Согласно ГОСТ, зависит от толщины стенки и способа производства.
Трубы, нарезанные на заводе строго определенной длины (обычно 6м или 12м).
Трубы, поставляемые в отрезках разной длины в пределах, допускаемых стандартом (обычно 4-12 м).
Листовой прокат (полоса) определенной ширины, используемый для производства сварных труб методом формовки.
Напряжение, при котором начинается необратимая пластическая деформация материала. Измеряется в МПа.
Процесс нагрева и охлаждения металла для изменения его структуры и свойств (снятия внутренних напряжений).
Труба, изготовленная из листового проката методом формовки с последующей электросваркой продольного шва.
Показатель механических свойств стали (С235, С245, С345), определяющий минимальный предел текучести.
Заключение
Использование сертифицированной профильной трубы, соответствующей ГОСТ 8639-82 и ГОСТ 30245-2003, гарантирует надежность и долговечность металлоконструкций. При выборе всегда учитывайте не только геометрические параметры (A × S), но и марку стали, класс прочности и условия эксплуатации.
Правильный расчет несущей способности, использование калькулятора веса и соблюдение технологии монтажа обеспечат максимальную эффективность вашей конструкции. Всегда требуйте сертификаты качества и проверяйте геометрию профиля перед покупкой.
