Содержание
1. Введение
Определение и назначение продукции
Проволока колючая – металлическое ограждающее изделие, состоящее из стальной основы (одной или двух переплетённых нитей) с расположенными на ней на равных расстояниях острыми металлическими шипами, предназначенное для создания защитных барьеров и ограждения территорий.
Краткая история развития
Колючая проволока была изобретена в США в 1867 году и запатентована Джозефом Глидденом в 1874 году. Первоначально использовалась для ограждения пастбищ в сельском хозяйстве. С начала XX века получила широкое применение в военных и охранных целях. В СССР производство регламентировано с 1941 года (ГОСТ 285-41), действующий стандарт введён в 1970 году.
Обзор нормативной базы в РФ/ЕАЭС
ГОСТ 285-69
«Проволока колючая одноосновная рифленая. Технические условия» – регламентирует конструкцию, размеры, материалы и покрытия одноосновной проволоки
ТУ 14-170-219-95
«Проволока колючая двухосновная» – устанавливает требования к проволоке Глидден с двумя переплетёнными основами
ГОСТ 3282-74
«Проволока стальная низкоуглеродистая общего назначения» – регламентирует материал для изготовления основы и шипов
ГОСТ 9.307-89
«Покрытия цинковые горячие. Свойства и методы контроля» – определяет требования к цинкованию
Отличия от аналогичной продукции
В отличие от современных барьеров типа «Егоза» (АКЛ, АСКЛ) с плоскими лезвиями, традиционная колючая проволока имеет простые проволочные шипы, что обеспечивает меньшую защитную эффективность, но значительно снижает стоимость и упрощает монтаж. Применяется преимущественно в сельском хозяйстве и на объектах с низким уровнем требуемой защиты.
2. Калькулятор расчётов
Интерактивный калькулятор массы и длины колючей проволоки
Основные расчётные параметры и формулы
Масса 1 метра одноосновной проволоки:
m = π × d²основы × L × ρ / 4 + n × π × d²шипа × lшипа × ρ / 4
где d – диаметр (м), L – длина основы (м), n – количество шипов на метр, lшипа – длина шипа (м), ρ = 7850 кг/м³
Примеры расчётов
Пример 1: одноосновная 2,8×2,0 мм
Основа: d=2,8 мм, шипы: d=2,0 мм, 4 шт/м
Вес 1 м ≈ 90 г
В 35 кг ≈ 390 метров
Пример 2: двухосновная 2,5×2,0 мм
Две основы: d=2,5 мм, шипы: d=2,0 мм, 2 шт/м
Вес 1 м ≈ 155 г
В 35 кг ≈ 225 метров
3. Актуальные нормативные документы
| Номер ГОСТ/ТУ | Название | Дата введения | Статус |
|---|---|---|---|
| ГОСТ 285-69 | Проволока колючая одноосновная рифленая. Технические условия | 01.07.1970 | действует |
| ТУ 14-170-219-95 | Проволока колючая двухосновная | 1995 | действует |
| ГОСТ 3282-74 | Проволока стальная низкоуглеродистая общего назначения | 01.01.1976 | действует |
| ГОСТ 9.307-89 | Покрытия цинковые горячие | 01.07.1990 | действует |
| ГОСТ 1050-88 | Сталь углеродистая качественная конструкционная | 01.01.1991 | действует |
| ГОСТ 10446-80 | Проволока. Метод испытания на растяжение | 01.01.1981 | действует |
Краткое сравнение с международными стандартами
ASTM A121 (США) и BS 4102 (Великобритания) регламентируют аналогичную продукцию с отличиями в классах цинкования и допусках. Европейский стандарт EN 10223 устанавливает требования к стальной проволоке для ограждений. ГОСТ 285-69 в целом соответствует международной практике, но имеет более жёсткие требования к качеству рифления основы.
4. Классификация
Виды и типы по стандартам
Одноосновная рифленая (ГОСТ 285-69)
одна рифленая прядь с шипами на равных расстояниях
Двухосновная Глидден (ТУ 14-170-219-95)
две переплетённые основы с 2 или 4 шипами

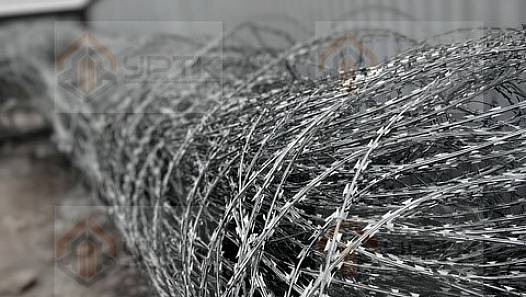

АКЛ – Армированная колючая лента
стальная лента с лезвиями, обжатая на проволоке
АСКЛ – Армированная скрученная
стальная лента обвитая вокруг проволоки-сердечника
СББ – Спиральный барьер безопасности
объёмная спираль из АКЛ или АСКЛ
ПББ – Плоский барьер безопасности
сплющенная спираль из армированной ленты
Система обозначений и маркировки
ГОСТ 285-69: Проволока К (КЦ-1А, КЦП-2) ГОСТ 285-69
К – без покрытия, КЦ – оцинкованная (1-4 класс), КЦП – пассивированная, А – повышенная точность
ТУ 14-170-219-95: указывают диаметр основы, шипа и количество шипов
Критерии разделения на категории
По количеству основ (одноосновная/двухосновная), по виду покрытия (чёрная/оцинкованная), по диаметру проволоки, по количеству шипов на единицу длины, по типу шипов (проволочные/плоские лезвия).
5. Типы и их характеристики
Одноосновная колючая проволока ГОСТ 285-69
| Параметр | Значение | Примечание |
|---|---|---|
| Диаметр основы | 2,8 мм | ±0,06…±0,15 мм в зависимости от покрытия |
| Диаметр шипа | 2,0 мм | ±0,05…±0,12 мм |
| Длина шипа | ≥17 мм | измеряется от основы |
| Количество шипов | 4 шт на основе | расположены равномерно |
| Масса мотка | 35±2 кг | ≈380-400 метров |
| Временное сопротивление основы | ≥350 Н/мм² | после термообработки |
| Временное сопротивление шипов | ≤1180 Н/мм² | без термообработки |
Двухосновная колючая проволока ТУ 14-170-219-95
| Параметр | Значение | Примечание |
|---|---|---|
| Диаметр основы | 1,6–2,8 мм | две переплетённые проволоки |
| Диаметр шипа | 1,4–2,5 мм | в зависимости от основы |
| Шаг свивки основ | 50±10 мм | равномерная свивка |
| Расстояние между шипами | 75, 100, 125, 150 мм | по требованию заказчика |
| Количество шипов | 2 или 4 шт | двух- или четырёхшиповая |
| Длина мотка | 350–380 м | для основы 2,5 мм |
Классы цинкового покрытия ГОСТ 285-69
| Класс | Поверхностная плотность основы, г/м² | Поверхностная плотность шипа, г/м² | Область применения |
|---|---|---|---|
| 1 класс | ≥80 | ≥60 | Умеренный климат, временные ограждения |
| 2 класс | ≥114 | ≥85 | Стандартные условия эксплуатации |
| 3 класс | ≥175 | ≥147 | Повышенная коррозионная стойкость |
| 4 класс | ≥260 | ≥240 | Агрессивные условия, морской климат |
Материалы изготовления и их свойства
Низкоуглеродистая сталь ГОСТ 3282-74
Основной материал для основы и шипов. Содержание углерода ≤0,12%. Обеспечивает пластичность и свариваемость.
Сталь 08кп ГОСТ 1050-88
Спокойная углеродистая сталь. Используется при повышенных требованиях к качеству поверхности.
Цинковое покрытие
Горячее цинкование обеспечивает защиту от коррозии. Толщина слоя 20-80 мкм в зависимости от класса.
Пассивация
Дополнительная обработка цинкового покрытия. Цвет от светло-жёлтого до серо-жёлтого. Увеличивает срок службы на 15-20%.
6. Размерный ряд и расчёт массы
Стандартные размеры по ГОСТам и ТУ
ГОСТ 285-69 (одноосновная):
Диаметр основы: 2,8 мм (стандарт)
Диаметр шипа: 2,0 мм (стандарт)
Длина шипа: ≥17 мм
ТУ 14-170-219-95 (двухосновная):
Диаметр основы: 1,6; 2,0; 2,2; 2,5; 2,8 мм
Диаметр шипа: 1,4; 1,6; 2,0; 2,2; 2,5 мм
Теоретическая и фактическая масса
| Тип проволоки | Диаметр основы, мм | Диаметр шипа, мм | Вес 1 м, г | Метров в 1 кг | Метров в мотке 35 кг |
|---|---|---|---|---|---|
| Одноосновная | 2,8 | 2,0 | 90 | 11 | 380-400 |
| Двухосновная | 2,5 | 2,0 | 155 | 6,5 | 225-230 |
| Двухосновная | 2,0 | 1,6 | 98 | 10,2 | 350-360 |
| Двухосновная | 2,2 | 1,8 | 120 | 8,3 | 290-300 |
Размеры мотков и упаковка
Масса мотка
35±2 кг (стандарт ГОСТ 285-69). Допускается изготовление мотков другой массы по согласованию.
Наружный диаметр
≤600 мм. Обеспечивает удобство транспортировки и хранения.
Высота мотка
≤250 мм. Компактная намотка для оптимизации логистики.
Внутренний диаметр
100-140 мм. Допускается конусность отверстия в тех же пределах.
7. Технические требования и контроль качества
Требования к основе
Изготовляется из термически обработанной проволоки. Временное сопротивление разрыву ≥350 Н/мм² (36 кгс/мм²). Должна выдерживать ≥5 перегибов на 180° без разрушения. Рифление обеспечивает неподвижность шипов.
Требования к шипам
Изготовляются из термически необработанной проволоки. Временное сопротивление разрыву ≤1180 Н/мм² (120 кгс/мм²). Концы острые, угол заострения ≥30°. Допускается притупление не более 1 шипа на 1 м.
Качество поверхности
Без покрытия: не допускаются плены, раковины, трещины, расслоения, ржавчина на основе. На шипах допускаются продольные и поперечные риски. Оцинкованная: сплошное покрытие, допускаются местные наплывы.
Крепление шипов
Должны сидеть неподвижно. Допускается провертывание на угол ≤30° и перемещение вдоль основы в пределах расстояния между выступами рифления. Пропуск шипов на участке ≤0,5 м, общая длина таких участков ≤4 м.
Методы испытаний
Испытание на растяжение (ГОСТ 10446-80)
Проверка временного сопротивления разрыву основы и шипов. Образцы длиной ≥100 мм испытывают на разрывных машинах.
Испытание на перегиб (ГОСТ 1579-80)
Основа должна выдержать ≥5 перегибов на 180° вокруг оправки без разрушения. Диаметр оправки равен 2-кратному диаметру проволоки.
Испытание шипов на навивку (ГОСТ 10447-80)
Проволока для шипов навивается спирально 5-ю витками на цилиндрический сердечник. Покрытие не должно растрескиваться и отслаиваться.
Определение плотности цинка
Весовой метод (арбитражный), объёмно-газометрический метод, метод погружения в раствор медного купороса. Точность измерения ±0,1 г/м².
Приёмка и сертификация
Правила приёмки: Партии принимают с документом о качестве. Качество поверхности, размеры, крепление шипов проверяют на каждом мотке. Для проверки механических свойств и цинкования отбирают 1% мотков, но не менее 5 штук. При неудовлетворительных результатах – повторные испытания на удвоенной выборке.
Сертификация: Продукция подлежит обязательной сертификации в системе ГОСТ Р или добровольной сертификации. Сертификат соответствия выдаётся аккредитованным органом по сертификации.
Маркировка, упаковка и хранение
8. Области применения
Сельское хозяйство
Ограждение пастбищ, выгонов, сенокосов. Разделение территорий для выпаса скота. Защита посевов от диких животных.
Охрана периметров объектов
Промышленные предприятия, складские комплексы, базы хранения. Дополнительная защита поверх основных ограждений.
Военные объекты
Временные и постоянные заграждения военных баз. Создание контрольно-следовой полосы. Противопехотные препятствия.
Исправительные учреждения
Ограждение колоний и тюрем. Создание дополнительных рубежей охраны. Монтаж на существующих заборах.
Строительные площадки
Временное ограждение территорий строительства. Ограничение доступа посторонних. Защита материальных ценностей.
Частные территории
Дачные и садовые участки. Защита от несанкционированного проникновения. Комбинирование с сетчатыми ограждениями.
Условия эксплуатации и ограничения
Климатические условия: Без покрытия – только в сухих помещениях или под навесом. Оцинкованная 1-2 класса – умеренный климат. Оцинкованная 3-4 класса – агрессивные условия, морской климат.
Температурный диапазон: От −50°C до +50°C (условия хранения и эксплуатации по ГОСТ 15150).
Ограничения: Не применять в непосредственном контакте с химически активными веществами. Не предназначена для защиты от лёгкой техники (используйте усиленные барьеры типа «Егоза»).
Совместимость с другими системами
✓ Сварная сетка (Гиттер, рабица) – монтаж поверх сетки
✓ Металлические и бетонные столбы – крепление скобами или хомутами
✓ Деревянные заборы – крепление на верхнюю перекладину
✓ Барьеры «Егоза» – комбинирование для усиления защиты
✓ Электроизгороди – совместное использование в животноводстве
Сравнительная эффективность типов
| Тип проволоки | Уровень защиты | Стоимость | Срок службы | Область применения |
|---|---|---|---|---|
| Одноосновная без покрытия | Низкий | Минимальная | 3-5 лет | Временные ограждения, навесы |
| Одноосновная оцинк. 1-2 кл. | Средний | Средняя | 10-15 лет | Сельское хозяйство, стандартные объекты |
| Двухосновная оцинк. | Средний-высокий | Выше средней | 15-20 лет | Промышленные объекты, усиленная защита |
| АКЛ/АСКЛ «Егоза» | Высокий | Высокая | 20-25 лет | Режимные объекты, критическая инфраструктура |
9. Практический алгоритм выбора и применения
Определить назначение: сельхоз, охрана периметра, временное/постоянное ограждение
Оценить уровень требуемой защиты: низкий (животные), средний (несанкционированный доступ), высокий (режимные объекты)
Выбрать тип проволоки: одноосновная для сельхоза, двухосновная для усиленной защиты, АКЛ/АСКЛ для критических объектов
Определить класс цинкования: 1-2 для умеренного климата, 3-4 для агрессивных условий и морского побережья
Рассчитать необходимое количество: длина периметра × количество линий + запас 10%
Проверить наличие сертификата соответствия ГОСТ Р и документа о качестве от производителя
Подготовить опоры: металлические столбы, деревянные колья или существующее ограждение
Выполнить монтаж с натяжением и креплением каждые 2-3 метра, соблюдая технику безопасности
Типичные ошибки и способы их избежать
❌ Недостаточное натяжение – провисание, снижение эффективности. Решение: использовать натяжители, промежуточные опоры каждые 10-15 м.
❌ Неправильный выбор класса цинкования – преждевременная коррозия. Решение: для морского климата только 3-4 класс.
❌ Монтаж без средств защиты – травмы. Решение: обязательно использовать перчатки из плотной кожи или брезента, защитные очки.
❌ Отсутствие соединений в мотке – разрывы при натяжении. Решение: допускается 2 соединения петлями с навивкой ≥4 витков.
❌ Хранение под открытым небом без покрытия – коррозия до монтажа. Решение: хранить в сухих помещениях или под навесом.
Чек-лист для правильного выбора
Рекомендации по монтажу
1. Подготовка: Установить опоры с шагом 2-3 м для промежуточных и 10-15 м для основных столбов. Высота установки – от 1,2 м (сельхоз) до 2,5 м (охрана).
2. Натяжение: Начинать с углового столба. Использовать рычажные натяжители или лебёдку. Натяжение до исчезновения провисания, но без деформации шипов.
3. Крепление: К металлическим столбам – проволочными скобами или хомутами. К деревянным – скобами 50-70 мм. Шаг крепления 2-3 м.
4. Количество линий: Для сельхоза – 3-5 линий. Для охраны – 5-7 линий. Расстояние между линиями 15-20 см.
5. Безопасность: Работать в плотных перчатках и защитных очках. Избегать резких движений. Не наступать на проволоку. Предупреждающие знаки на ограждении.
10. Часто задаваемые вопросы (FAQ)
Одноосновная (ГОСТ 285-69) состоит из одной рифлёной пряди с шипами, более экономична, подходит для сельхоза. Двухосновная (ТУ 14-170-219-95, тип Глидден) имеет две переплетённые основы, более прочная, шипы надёжнее закреплены, используется для усиленной защиты промышленных объектов.
Зависит от типа и диаметра. Одноосновная 2,8 мм – около 11 метров в 1 кг. Двухосновная 2,5 мм – около 6,5 метров в 1 кг. Двухосновная 2,0 мм – около 10 метров в 1 кг. Используйте калькулятор выше для точных расчётов.
1 класс – сухой умеренный климат, временные ограждения (5-7 лет). 2 класс – стандартные условия средней полосы России (10-15 лет). 3 класс – влажный климат, промышленные районы (15-20 лет). 4 класс – морское побережье, агрессивные среды (20-25 лет).
Да, но только для временных ограждений под навесом или в сухих помещениях. Срок службы 3-5 лет. Обязательна обработка консервационным маслом. Для наружного применения используйте только оцинкованную проволоку.
По ГОСТ 285-69 соединение выполняется в виде петель, входящих одна в другую. Закрепление – прочной навивкой не менее 4 витков каждого отогнутого конца петли вокруг основы. Допускается не более 2 соединений в мотке. Расстояние между соединениями не менее 5 метров.
Зависит от назначения. Сельское хозяйство (скот) – 1,2-1,5 м. Охрана периметров – 1,8-2,5 м над основным ограждением. Исправительные учреждения – многорядные заграждения на высоте 2,5-4 м. Для частных территорий – 1,5-2 м.
«Егоза» (АКЛ, АСКЛ) – армированная колючая лента с плоскими лезвиями-шипами, обжатая на стальной проволоке. Значительно эффективнее традиционной колючей проволоки: острее лезвия, больше точек контакта, выше защитные свойства. Но дороже в 3-5 раз. Егоза используется на режимных объектах, традиционная проволока – в сельском хозяйстве и на объектах с низким уровнем угроз.
В сухих закрытых помещениях или под навесом. Температура от −50°C до +50°C. Мотки укладывать горизонтально на поддоны, не более 5 рядов в высоту. Не допускать контакта с влагой и химически активными веществами. Проволоку без покрытия хранить не более 6 месяцев, оцинкованную – не более 2 лет до монтажа.
11. Заключение
Ключевые выводы и рекомендации
Колючая проволока остаётся одним из самых экономичных и эффективных средств создания защитных ограждений. Для обеспечения долговечности и надёжности необходимо:
- Строго соблюдать требования ГОСТ 285-69 и ТУ 14-170-219-95
- Правильно выбирать тип проволоки и класс цинкования с учётом назначения и климата
- Выполнять качественный монтаж с соблюдением технологии натяжения и крепления
- Использовать сертифицированную продукцию с документами о качестве
- Соблюдать правила хранения и транспортировки
Перспективы развития продукции
• Разработка новых типов защитных покрытий с увеличенным сроком службы до 30-40 лет
• Внедрение комбинированных материалов (сталь + полимеры) для снижения травматизма
• Создание «умных» систем с интеграцией датчиков нарушения целостности
• Экологичные технологии цинкования с минимальным воздействием на окружающую среду
Тенденции в нормативном регулировании
• Гармонизация ГОСТ 285-69 с международными стандартами ISO и EN
• Введение дополнительных требований к экологической безопасности производства
• Ужесточение контроля качества цинковых покрытий для увеличения срока службы
• Разработка национальных стандартов для новых типов барьерных систем
